Поверка ультразвукового толщиномера Microgage VX
Поверка толщиномеров ультразвуковых Microgage II, Microgage VX, CT-Gage, CT-Gage DL, CT-Gage DL + проводится в соответствии с LOCT 8.495- 83 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые. Методы и средства поверки».
Для моделей CT-Gage, CT-Gage DL, CT-Gage DL + поверка проводится также в соответствии с ГОСТ 8.502-84. «Государственная система обеспечения единства измерений. Толщиномеры покрытий. Методы и средства поверки».
Основные средства поверки:
- Комплекты стандартных образцов эквивалентной ультразвуковой толщины КУСОТ-180 (ГСО 2217-81, ГСО 2218-81), КМТ176М-1
- Комплект мер толщины покрытия ELCOMETER 990
Межповерочный интервал — 1 год
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

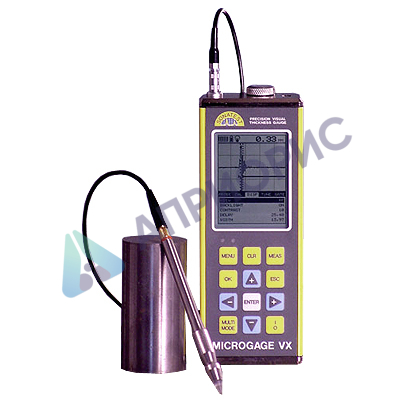

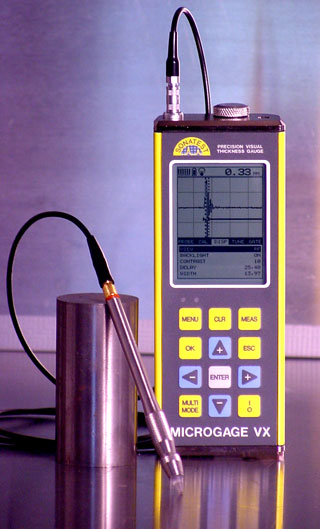

Microgage VX — это высокоточный ультразвуковой толщиномер с возможностью контроля через защитное покрытие (лак, краску). Толщиномер Microgage VX позволяет предоставлять результаты измерений не только в виде численного значения толщины, но и в виде А и В-сканов. Поверка ультразвукового толщиномера Microgage VX осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

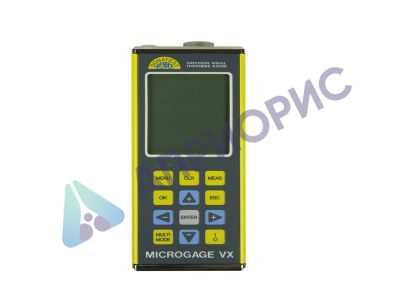

Поверка ультразвукового толщиномера Microgage VX
Толщиномеры ультразвуковые Microgage II, Microgage VX, CT-Gage, CT-Gage DL, CT-Gage DL + (далее по тексту — толщиномеры) предназначены для измерения толщин как ферромагнитных, так и неферромагнитных материалов труб, металлоконструкций различных объектов, сосудов под давлением, стекла, пластика, резины и т.п.
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Используются для контроля и диагностики особо ответственных промышленных объектов энергетики, машиностроения, судостроения, автомобилестроения, нефтегазовых и нефтеперерабатывающих комплексов и др.
Описание
Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяет измерять толщину различных объектов при одностороннем доступе.
Определение толщины контролируемого объекта производится по времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до донной поверхности материала и обратно.
Ультразвуковая волна, генерируемая преобразователем, проникает в объект контроля и, отражаясь от противоположенной поверхности объекта контроля, возвращаясь обратно на преобразователь, преобразуется в электрический сигнал и после этого обрабатывается электронным блоком.
Толщиномер состоит из электронного блока и ультразвукового преобразователя.
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. Записываемое электронным блоком показание толщины или изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость ультразвука, коэффициент усиления и т.п.
Ультразвуковой толщиномер модели Microgage II предназначен для измерения с высокой разрешающей способностью. В толщиномере модели Microgage VX добавлены функции сохранения результатов измерений и отображения А и В-сканов [развертка типа А; А-развертка; А-скан: форма представления ультразвукового сигнала на экране ультразвукового прибора, при котором ось абсцисс представляет время, а ось ординат — амплитуду; развертка типа В; В-скан: Изображение информативных сигналов в плоскости сечения объекта контроля, перпендикулярной поверхности ввода и параллельной плоскости падения волны].
Ультразвуковой толщиномер модели CT-Gage предназначены для измерения толщины основного материала, и покрытия. В модели CT-Gage DL добавлена функция сохранения результатов измерений. В модели CT-Gage DL + кроме памяти добавлена функция отображения А-скана.
Надежный и легкий в использовании прибор по доступной цене.
Технические характеристики ультразвукового толщиномера Microgage VX
Режимы измерений
- Зондирующий — первый эхо-сигнал.
- Интерфейс — первый эхо-сигнал.
- Эхо-эхо (измерения тонких материалов и измерения через покрытия).
Переключение между режимами нажатием одной кнопки.
Генератор
- Генератор прямоугольных импульсов с изменяемой длительностью.
Приемник
- Ручная или автоматическая регулировка усиления с диапазоном 40 дБ, зависящим от режима измерений.
- Частота дискретизации: 40 МГц с 8-битным АЦП сверхмалой мощности
Диапазон по скорости
- 1250 м/с — 9999 м/с
- Калибровка по 1 или 2 точкам или выбор скорости из БД по материалам.
Диапазон измерений
- Режим «Интерфейс-Эхо»: 1,27 — 25,4 мм по стали. Для пластмасс от 0,127 мм.
- Режим «Эхо-Эхо»: 0,15 — 12,7 мм по стали.
- Режим Зондирующий — первый эхосигнал (контактный): 1 — 254 мм по стали. Для пластмасс от 0,254 мм.
- Режим «Эхо-Эхо» (контактный): 2,54 — 76,2 мм, сталь через покрытие.
Разрешение
- На выбор 0,01 или 0,001 мм
Дисплей
- Жидкокристаллический 1/8» VGA (240 x 160 точек) с электролюминисцентной подсветкой.
- Зона обзора 62 х 45,7 мм.
- Индикация на дисплее:
- А-Scan: недетектированный радиосигнал или +/- полуволна с заливкой или без заливки зоны под кривой,
- В-Scan: временная развертка поперечного сечения объекта контроля. Скорость отображения 15 сек на всю ширину дисплея.
- Крупными цифрами: значение измерения.
- Индикатор стабильности результатов: отображается одновременно с В-разверткой или в режиме отображения крупными цифрами.
- Индикатор повторяемости
Блок памяти
- 12000 значений измерений в матричном формате с соответствующим изображением A-Scan и алфавитно-цифровыми комментариями.
- Рабочие настройки: 16 заводских и 48 задаваемых пользователем.
- Объем памяти: 16 мегабит.
Вывод данных
- Двунаправленный RS232. Последовательный порт.
- Windows-совместимое программное обеспечение.
Ультразвуковой толщиномер Microgage II использует преобразователи:
- Миниатюрные типа «карандаш» с диаметром наконечника от 1,5 мм
- Совмещенные контактные 1 — 20 МГц
- Совмещенные с акриловыми и графитовыми линиями задержки.
Питание
- 3 щелочных 1,5 V батареи или три NiCd 1,2 В аккумулятора типа АА.
- Среднее время работы от щелочных батарей — 150 часов. Индикация разряда батарей.
- Автовыключение через 5 мин. после последнего нажатия клавиши.
Физические характеристики толщиномера Microgage II
- Размер: 63,5 х 165 х 31,5 мм.
- Масса: 378 г с батареями.
- Прочный алюминиевый корпус, пылевлагозащищенная клавиатура.
- Рабочая температура: -10°… + 60° С
Поверка толщиномеров ультразвуковых Microgage II, Microgage VX, CT-Gage, CT-Gage DL, CT-Gage DL + проводится в соответствии с LOCT 8.495- 83 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые. Методы и средства поверки».
Для моделей CT-Gage, CT-Gage DL, CT-Gage DL + поверка проводится также в соответствии с ГОСТ 8.502-84. «Государственная система обеспечения единства измерений. Толщиномеры покрытий. Методы и средства поверки».
Основные средства поверки:
- Комплекты стандартных образцов эквивалентной ультразвуковой толщины КУСОТ-180 (ГСО 2217-81, ГСО 2218-81), КМТ176М-1
- Комплект мер толщины покрытия ELCOMETER 990
Межповерочный интервал — 1 год
