Поверка ультразвукового дефектоскопа SONATEST 700M
Поверка осуществляется по документу МП 031.Д4-15 «ГСИ. Дефектоскопы ультразвуковые Sonatest. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в июне 2015 г.
Основные средства поверки:
1. Осциллограф цифровой TDS2012В (Госреестр № 32618-06).
2. Генератор сигналов сложной формы AFG 3022 (Госреестр № 32620-06).
3. Магазин затуханий МЗ-50-2 (Госреестр № 5783-76)
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

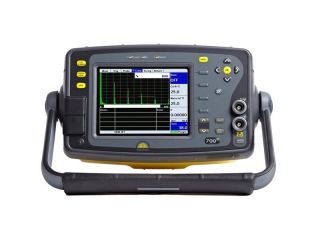

SONATEST 700M — это универсальный широкополосный цифровой ультразвуковой дефектоскоп. Унаследовав уникальный дизайн, марка Sonatest ассоциируются с надежной конструкцией и исключительными характеристиками. Серия ультразвуковых дефектоскопов Sonatest объединяет в себе эти преимущества, а благодаря проработке конструкции дефектоскоп предлагает дополнительные функции и возможности в рабочей среде, сокращает время простоев и повышает гибкость работы оператора. Высокий уровень разрешения в подповерхностной зоне, глубина проникновения и отличное соотношение «сигнал-шум» являются ключевыми преимуществами всех моделей ультразвуковых дефектоскопов Sonatest. Ультразвуковые дефектоскопы применяются для контроля сварки, обнаружения коррозии, контроля поковок и отливок и других задач. Поверка ультразвукового дефектоскопа SONATEST 700M осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

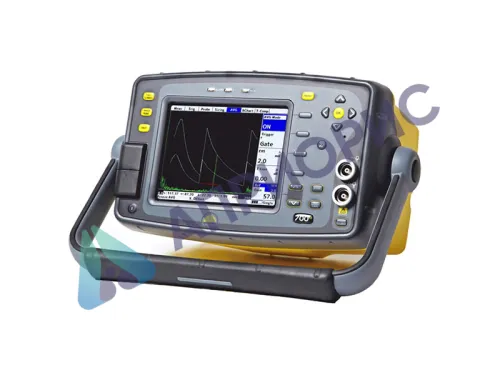

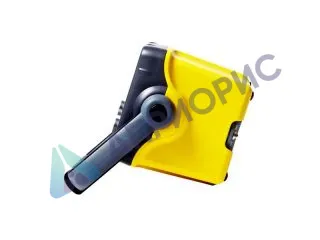

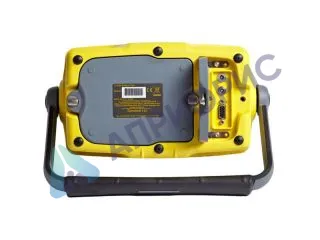

Поверка ультразвукового дефектоскопа SONATEST 700M
Экран высокого разрешения
Для любого дефектоскопа экран является важнейшим элементом. Серия ультразвуковых дефектоскопов Sonatest оснащается цветным прозрачно-отражающим VGA-экраном высокой четкости при любом варианте освещения. Удобочитаемость обеспечивается регулировкой яркости и выбором одной из 9 цветных палитр, включая чернобелый режим отображения.
Усовершенствованный пользовательский интерфейс ультразвукового дефектоскопа отличается удобством и простотой, а полноэкранный режим А-скан доступен нажатием одной кнопки, таким образом, можно детально просматривать изображение в режиме А-скана. Экран TFT лишен недостатков, связанных с затемнением и температурными ограничениями работы ЖК-экрана. Это очень удобно для работы с ультразвуковым дефектоскопом Sonatest в любых погодных условиях.
Надежный, прочный, крепкий
Возможность надежной работы в тяжелых условиях — важный аргумент при выборе ультразвуковго дефектоскопа будущим владельцем. Мощная батарея, которая держит заряд в течение 18 часов (при полной зарядке), обеспечивает максимальное рабочее время. Корпус ультразвуковых дефектоскопов Sonatest выполнен из ударопрочных материалов автомобильного класса и отвечает требованиям безопасности IP67, а также характеризуется высокой водонепроницаемостью. Ультразвуковые дефектоскопы Sonatest успешно прошли испытания на взрывозащищенность согласно стандартам MIL810-G и тесты воздействия окружающей среды, которые гарантируют бесперебойную работу прибора при температуре выше 55°С.
Ультразвуковые дефектоскопы серии Sonatest оснащены программным обеспечением UTility Lite / UTility Pro (программа управления данными).
Особенности ультразвукового дефектоскопа SONATEST 700M
- Конфигурируемое встроенное программное обеспечение
- Настраиваемое и интуитивно понятное меню
- Программное обеспечение DAC/ВРЧ/АРД
- Режим измерения угла ввода
- Режим «Dryscan»
- B-скан с кодировщиком положения
- Встроенная память 4Гб
- Возможность модернизации
- Интерфейс USB для импорта/экспорта данных на ПК
Диапазон контроля: 0-1мм до 0-20000мм в сталях при 5930 м/с
Скорость (ультразвука): 256-16000 м/с с плавной регулировкой
Ноль датчика: 0-999,999мкс
Задержка: 0-20м в сталях 5930м/с
Усиление: 0-110дБ, регулируется с шагом 0,1, 0,5, 1, 2, 6, 14 и 20дБ
Тестовые режимы: Эхо-импульсный, теневой, раздельно-совмещенный
Затухание :50 и 400 Ом на выбор
Генератор импульсов: 100-450 В, ударного возбуждения, прямоугольные импульсы. Длина импульса от 30нс до 2500нс. Время нарастания/спада фронта <5нс при нагрузке 50R, регулируется
Active EdgeTM: Уникальный режим Active EdgeТМ для повышения разрешения в подповерхностной зоне
PRF: Регулируется в пределах 5Гц-5кГц. Предлагается режим внешней синхронизации.
Частота развертки экрана: 60Гц
Выпрямление: RF, полуволновое, +, полуволновое -, полное
Частотный диапазон: 7 узкополосных и широкополосный фильтры, 100кГц-500кГц, 200кГц-800кГц, 0,4МГц-1,6МГц, 1,4МГц-3МГц, 3МГц-8МГц, 7МГц-15МГц, 9МГц-21МГц, 1,6МГц-22МГц (широкополосный), Дополнительная частота с предварительным усилением в режиме DryScan
Линейность: Вертикальная 0,5%высоты экрана (FSH). Горизонтальная +/- 0,2% рабочей ширины экрана (FSW)
Отсечка (выбирается): До 80% линейная или (удаляет базовый шум, не оказывая влияния на амплитуду индикации сигнала). До 50% с подавлением (увеличивает компенсацию нуля и подавляет все эхо-сигналы). Включен сигнал предупреждения
Единицы измерения: Метрические (мм), дюймы или микросекунды
Экран: Цветной светоотражающий экран VGA (640х480) TFT
Область экрана: 116,16Х87,2мм
Зона А-скан: 400х510 пикселей (стандартно), 460Х620 (FS)
Цвета: 9 цветовых режимов с регулируемой яркостью
Контроль каналов: Два независимых строба для измерения и мониторинга. Запуск и ширина регулируются во всем диапазоне значений. Уровень меняется в диапазоне 0-100%, положительное и отрицательное включение каждого канала сопровождается звуковым и визуальным сигналом. Разрешение канала – 5нс
Масштабирование: Расширяет диапазон и задержку в области Строба 1
АРУ: Автоматическая настройка усиления настраивает сигнал в Стробе 1 в диапазоне значений 10-90% FSH, допуск 5-20%
Режимы измерения:
Режим 1: Сигнальный монитор, контроль уровня сигнала, измерения на экране не отображаются
Режим 2: Глубина и амплитуда первого сигнала в стробе
Режим 3: Измерение расстояния между двумя эхо-сигналами в одном стробе
Режим 4: Наклонный, измерение расстояния по лучу, по поверхности (в том числе компенсации по Х), глубины и амплитуды эхо-сигнала. Для выпуклых и вогнутых поверхностей может выполняться коррекция криволинейной поверхности. Доступна индикация на дисплее «пол-пути»
Режим 5: Измерение расстояния между сигналами в разных стробах
Режим 6: Измерение «от фронта до фронта»
Режим 7: Угол ввода, рассчитывается на основе траектории луча, радиуса и глубины центра отверстия-отражателя
Экран в режиме измерений: Работа в режим онлайн, обновление данных на экране выполняется 3 раза в секунду. Режим отображения только А-скана
Режимы сглаживания формы сигналов:
- Отсутствует (минимальное и максимальное значения отображаются на А-скане)
- Заполнение (минимальные значения соответствуют базовым значениям, реализует сплошной А-скан)
- Сглаживание (минимальное значение не принимается в расчет, реализует четкий контур А-скана)
Контур: Управление скоростью нарастания заданного фронта для сокращения полуциклов в выпрямленных режимах измерения. На выбор предлагается один из 6 уровней.
Послесвечение: Приводит предыдущие А-сканы к «постепенному затемнению» на уровне, заданном пользователем
Автоматическая калибровка: Автоматическая калибровка скорости и нуля датчика от 2 эталонных эхо-сигналов
Справочная форма сигнала: Отображает ранее сохраненный А-скан в цвете, не совпадающем с активным А-сканом, для быстрого контроля несоответствий
Часы: Встроенные часы, батарея RTC поддерживает режим запоминания времени и даты. Отображается на дисплее, сохраняется с результатами измерений
Встроенная память: 4 Гб, для сохранения А-сканов, В-сканов и т.д. 200000 А-сканов, 300000 В-сканов, 440000 значений толщины
Запоминание пика сигнала: Запись всех А-сканов на экране для динамического сравнения с пиком активного А-скана, выделенного цветом
Заметки: Буквенно-цифровые заметки для записи А-сканов, В-сканов и др.
Заморозка экрана: Фиксация текущей отображения на экране для дальнейшего анализа
Кнопка Help / «Помощь»: Информация о программно-аппаратном обеспечении прибора
Язык: Возможность выбора одного из нескольких языков, в том числе: английский, французский, испанский, русский, китайский. Другие языки предлагаются на заказ.
Подключение кодировщика положения: 4-контактный разъем LEMO (D70)
Разъем: 15 D-sub (700М)
Видео выход: Стандарт для 700 М, опция для 70D
Пропорциональный выход: Только для 700М
Внешняя синхронизация: Только для 700М
USB: Для сохранения данных на внешних устройствах
Разъемы для ПЭП: BNC, Lemo 1
Питание: Литий-ионный аккумулятор 14,4В. Рассчитан на 16 часов работы, не более 18 часов. Сопровождается индикатором заряда. Время перезарядки 3-4 часа. Батарею можно заряжать отдельно от прибора (опция)
Зарядное устройство: 100-240В пер. ток, 50-60Гц
Защита от воздействия окружающей среды: IP 67
Температура : Рабочая -10-55°С, Предельная -20-70°С, Хранение: -40-75°С
Размер: 145Хх55х145мм В-Ш-Г
Вес Sonatest : 2,5кг с батареей
Гарантия: 2 года
Поверка осуществляется по документу МП 031.Д4-15 «ГСИ. Дефектоскопы ультразвуковые Sonatest. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в июне 2015 г.
Основные средства поверки:
1. Осциллограф цифровой TDS2012В (Госреестр № 32618-06).
2. Генератор сигналов сложной формы AFG 3022 (Госреестр № 32620-06).
3. Магазин затуханий МЗ-50-2 (Госреестр № 5783-76)
