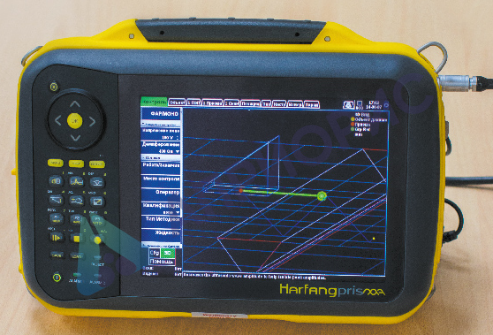

Поверка ультразвукового дефектоскопа Harfang Prisma UT
Поверка осуществляется по методике поверки МП 95.Д4-13 «ГСИ. Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 года.
Основные средства поверки:
1 Осциллограф цифровой TDS2012В. Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел -±3%.
2 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ррм. Диапазон устанавливаемых амплитуд от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности ± (1 % от величины + 1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ.
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0,1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05 -0,25) %; на переменном токе: ± (0,1 — 0,4) %.
4 Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец №3: радиус цилиндрической поверхности 55 мм.
5 Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 1000 мм, цена деления 1 мм.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Серия ультразвуковых дефектоскопов Harfang Prisma является одним из последних продуктов подразделения технических разработок и исследований компании Sonatest. Усовершенствованный ультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля используя технологии TOFD и фазированной решетки. Поверка ультразвукового дефектоскопа Harfang Prisma UT осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка ультразвукового дефектоскопа Harfang Prisma UT

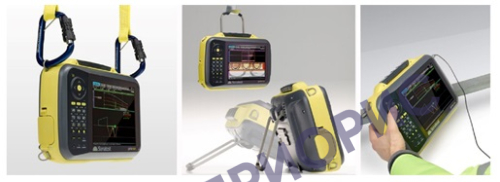

Ультразвуковые дефектоскопы Harfang Prisma обладают простотой управления, высокой производительностью, расширенными возможностями и имеют прочный корпус, обеспечивая высокую надежность в эксплуатации.
Максимальная простота в использовании
- Преднастройка за 30-секунд
- Управление одной рукой
- Интерактивное меню справки и отображение в 3D
- Мастера настроек и калибровки
- Параметр Genius для дополнительных подсказок
- Минимизация обучения: дружелюбный пользовательский интерфейс
Ультразвуковые дефектоскопы Harfang Prisma оснащены экраном, обладающим наилучшим размером и разрешением в категории подобных устройств. Интерфейсное меню ультразвуковых дефектоскопов является простым, интуитивно понятным и позволяет ускорить рабочий процесс. Превосходная поддержка полноэкранного режима визуализации позволяет использовать 100% площади дисплея для отображения видов развертки. Для всех типов сканирования доступны многочисленные настройки палитры. Ультразвуковые дефектоскопы Harfang Prisma позволяют использовать все преимущества улучшенных режимов отображения, которые включают сглаживание, построение контура и усреднение.
В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, который соответствует классу защиты IP66. Таким образом, устройство полностью защищено от мелкодисперсной пыли и струй воды.
Область применения ультразвуковых дефектоскопов Harfang Prisma достаточно широкая, в список стандартных задач входит контроль сварных соединений, составление карты коррозии и контроль композитных материалов и материалов аэрокосмической отрасли.

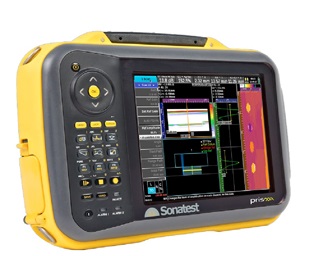

Модель ультразвукового дефектоскопа Harfang Prisma UT

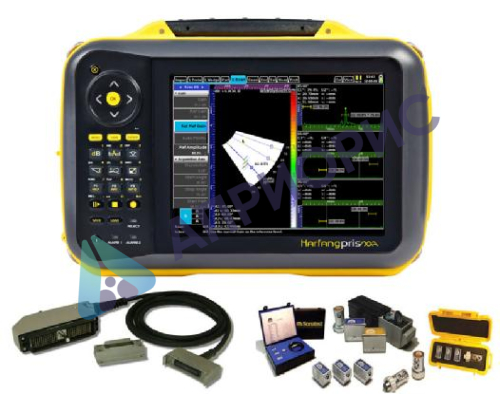

Модель Harfang Prisma UT является полнофункциональным ультразвуковым дефектоскопом компании Sonatest. Ультразвуковой дефектоскоп Harfang Prisma UT позволяет использовать управление затуханием для оптимизации подповерхностного разрешения и передачи энергии. Возможности фиксации изображений на экране дефектоскопа в сочетании с возможностью автоматической отчетности, позволяют составлять отчеты, которые могут быть оформлены в соответствии с заказом клиента. Например, содержать информацию о нем, логотипы и т.д. В приборе реализована поддержка таких методов контроля, как DAC, AVG/DGS, TGC и AWS.
Благодаря встроенному программному обеспечению, которое улучшает визуализацию разверток B-скан и C-скан, ультразвуковой дефектоскоп Prisma UT позволяет оператору проводить контроль коррозии и композитных материалов в сочетании с полным профилированием.
Модель ультразвукового дефектоскопа Harfang Prisma TOFD
Дифракционно-временной метод контроля (TOFD) за последнее десятилетие приобрел большую популярность. Реализация данного метода может быть осуществлена с помощью портативного и мощного ультразвукового дефектоскопа Harfang Prisma TOFD компании Sonatest. Поскольку метод контроля TOFD может выполняться на тонкостенных материалах с толщиной 6 мм (1/4″), ультразвуковой дефектоскоп Harfang Prisma обеспечивает наилучшую частоту дискретизации, до 200 МГц. Это означает, что можно использовать высокочастотные преобразователи, обеспечивающие наиболее точное определение размеров высоты дефекта.
TOFD является универсальной методикой: два независимых канала с генераторами прямоугольных импульсов с амплитудой до 450 В ультразвукового дефектоскопа Harfang Prisma позволяют выполнять контроль толстостенных компонентов в один проход.
Ультразвуковой дефектоскоп Harfang Prisma TOFD имеет мощную аппаратную конфигурацию для обеспечения наилучшей производительности в сочетании с такими возможностями встроенного программного обеспечения, как гиперболические курсоры, выпрямление и удаление боковой. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.
|
Harfang Prisma UT
|
Harfang Prisma PA
|
|
|
Генератор
|
||
|
Конфигурация
|
2 УЗ канала
|
16:16 или 16:64
|
|
Режим контроля
|
Эхо-импульсный, передача/прием и TOFD
|
Эхо-импульсный, передача/прием
|
|
Разъем для преобразователя
|
LEMO 1 или BNC
|
I-PEX
|
|
Напряжение возбуждения
|
От -100В до -450В (с шагом в 10В)
|
От -25В до -75В (с шагом в 5В)
|
|
Генератор
|
Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс)
|
Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс)
|
|
Частота повторения импульсов
|
От 3 Гц до 1500 Гц
|
От 3 Гц до 5 кГц
|
|
Форма импульса
|
Отрицательный прямоугольный импульс (с активным фронтом)
|
Отрицательный прямоугольный импульс (с активным фронтом)
|
|
Длительность импульса
|
Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс)
|
Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс)
|
|
Длительность фронта импульса
|
15 нс на нагрузке 50 Ом и 200 В
|
15 нс на нагрузке 50 Ом и 50 В
|
|
Выходное сопротивление
|
5 Ом
|
<10 Ом
|
|
Синхронизация
|
Датчик положения или по времени
|
Датчик положения или по времени
|
|
Диапазон задержки фокусировки
|
н/д
|
От 0 до 10 мкс (дискретность 2,5 нс)
|
|
Демпфирующий резистор
|
На выбор: 50 Ом или 400 Ом
|
н/д
|
|
Приемник
|
||
|
Усиление
|
115 дБ, аналоговое усиление
|
От 0 до 80 дБ (шаг 0,1 дБ), аналоговое усиление
|
|
Максимальное входное напряжение
|
25 В
|
200 мВ
|
|
Входное сопротивление
|
1 кОм
|
200 Ом
|
|
Диапазон рабочих частот
|
От 200 кГц до 22 МГц (-3 дБ)
|
От 200 кГц до 14 МГц
|
|
Аналоговые фильтры
|
4
|
3
|
|
Цифровые фильтры
|
10
|
10
|
|
Детектирование
|
Полная волна, +/- полуволная, радиосигнал
|
Полная волна, +/- полуволная, радиосигнал
|
|
Обработка сигнала
|
Цифровые фильтры, усреднение, сглаживание, контурирование
|
Цифровые фильтры, сглаживание
|
|
Диапазон задержки фокусировки
|
н/д
|
От 0 до 10 мкс (16 нс интерполированная дискретность до 3,8 нс)
|
|
Сбор данных
|
||
|
Архитектура
|
2 канала, частота дискретизации 200 МГц
|
16 каналов, цифровая линия задержки и суммирования
|
|
Разрядность дискретизации
|
12-битный АЦП
|
12-битный АЦП
|
|
Измерение амплитуды
|
[0% to 100%] или [0% to 150%] высоты экрана
|
[0% to 100%] или [0% to 150%] высоты экрана
|
|
Обработка данных
|
16 бит/выборку
|
16 бит/выборку
|
|
Запись данных
|
Цифровой формат данных
|
Цифровой формат данных
|
|
Размер файла
|
До 3 Гб
|
До 3 Гб
|
|
Частота дискретизации
|
50 МГц, 100 МГц, 200 МГц
|
65 МГц
|
|
Количество фокусных законов
|
н/д
|
128
|
|
Тип фокусировки
|
н/д
|
Постоянная глубина, постоянный путь, постоянное смещение
|
|
Максимальная длина А-скана
|
8192 выборок
|
4096 выборок
|
|
Субдискретизация
|
От 1:1 до 1:128
|
От 1:1 до 1:128
|
|
Возбуждение
|
По возбуждающему импульсу или стробу/IFT
|
По возбуждающему импульсу или стробу/IFT
|
|
Синхронизация триггера
|
Датчик или внутренняя
|
Датчик или внутренняя
|
|
Сканирование и виды
|
||
|
Поддерживаемые виды сканирования
|
А-скан и TOFD
|
S-скан или L-скан
|
|
Количество сканов на экране
|
До 2
|
1 (вместе с 4 А-сканами)
|
|
Виды
|
А, В, С-сканы
|
А, В, С, L, S-сканы, вид сбоку и сверху
|
|
Цветовые схемы
|
10
|
10
|
|
Количество разметок
|
12 (до 6 видов на разметку)
|
17
|
|
Курсоры
|
||
|
Типы курсоров
|
Декартовые, гиперболические (TOFD)
|
Декартовые, поле извлечения, угловые
|
|
Измерения
|
Длина пути, глубина, расстояние по Х, АРК, AWS, АРД
|
Длина пути, глубина, расстояние по Х, АРК, AWS
|
|
АРК и ВРЧ
|
||
|
Количество точек АРК
|
16
|
16
|
|
АРК
|
1 кривая с 3 sub DAC
|
1 кривая с 3 sub DAC (на каждый фокусный закон)
|
|
Количество точек ВРЧ
|
16
|
16
|
|
Диапазон усиления
|
60 дБ
|
40 дБ
|
|
Максимальная крутизна
|
60 дБ/мкс
|
50 дБ/мкс
|
|
Стробы
|
||
|
Стробы А-скана
|
4 строба на А-скан
|
4 строба на А-скан
(3 А-скана на S/L-скан) |
|
Срабатывание строба
|
По фронту/по пику
|
По фронту/по пику
|
|
S / L-скан
|
н/д
|
1 поле извлечения
|
|
Световая индикация
|
1 светодиод (синхронизирован со всеми стробами и кривыми АРК)
|
1 светодиод (синхронизирован со всеми стробами и кривыми АРК)
|
|
Измерения (А-скан)
|
По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами
|
По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами
|
|
Интерфейс и протоколирование
|
||
|
Служба помощи
|
Описание активного параметра и советы по оптимизации
|
|
|
Проверка конфигурации
|
Служба динамической справки и подбора значений параметров
|
|
|
Мастера настройки
|
Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик
|
|
|
Языки меню
|
Английский, немецкий, французский, испанский, русский, китайский
|
|
|
Генерирование отчетов
|
PDF — файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента
|
|
|
PDF Reader
|
Позволяет просматривать любой загруженный файл PDF
|
|
|
Интерфейсы ввода/вывода
|
||
|
Датчик
|
1- или 2-осевой датчик положения
|
|
|
Цифровые входы
|
2 входные линии (5В ТТЛ)
|
|
|
Цифровые выходы
|
2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления
|
|
|
Аналоговые выходы
|
2 выходные аналоговые линии (0-2В)
|
|
|
Выход питания
|
5 В, 350 мА, ограничение по току
|
|
|
Корпус
|
||
|
Размеры (ВхШхГ)
|
205мм х 300мм х 90мм
|
|
|
Масса
|
3,5 кг (вместе с батареей)
|
|
|
Размер дисплея
|
8,4 дюймов (диагональ)
|
|
|
Разрешение дисплея
|
800 х 600
|
|
|
Количество цветов дисплея
|
260к (65535 цветов для палитры сигнала)
|
|
|
Тип дисплея
|
TFT LCD, 450 Кд/м2, коэффициент отражения 2%
|
|
|
Порты USB
|
3 порта USB
|
|
|
Ethernet
|
100 Мбит/с
|
|
|
Питание
|
||
|
Тип батареи
|
Интеллектуальный аккумулятор Li-ion
|
|
|
Количество батарей
|
1
|
|
|
Режим питания
|
От батареи и от внешнего источника питания
|
|
|
Замена батарей
|
Вручную, без дополнительных инструментов
|
|
|
Зарядка батарей
|
Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392)
|
|
|
Срок службы батарей
|
7 часов в режиме UT, 6 часов в режиме PA
|
|
|
Условия работы
|
||
|
Класс защиты
|
IP66
|
|
|
Рабочая температура
|
От -10°C до 45°C (от 14°F до 113°F)
|
|
|
Температура хранения
|
От -25°C до 60°C (от 13°F до 140°F)
|
|
Опции
- Опции UT
- TOFD
* датчик для UT является стандартной опцией
* IFT для UT является стандартной опцией
Поверка осуществляется по методике поверки МП 95.Д4-13 «ГСИ. Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 года.
