Поверка ультразвукового дефектоскопа HARFANG PRISMA PA
Поверка осуществляется по методике поверки МП 95.Д4-13 «ГСИ. Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 года.
Основные средства поверки:
1 Осциллограф цифровой TDS2012В. Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел -±3%.
2 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ррм. Диапазон устанавливаемых амплитуд от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности ± (1 % от величины + 1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ.
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0,1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05 -0,25) %; на переменном токе: ± (0,1 — 0,4) %.
4 Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец №3: радиус цилиндрической поверхности 55 мм.
5 Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 1000 мм, цена деления 1 мм.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

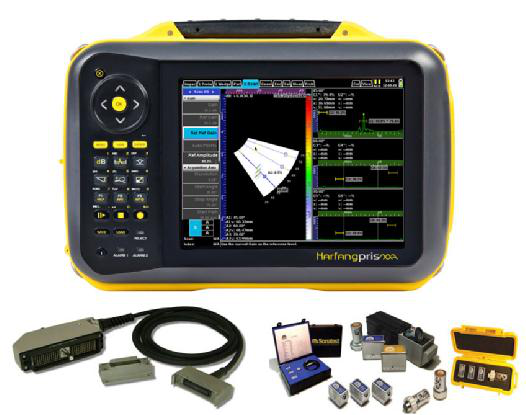

Серия ультразвуковых дефектоскопов Harfang Prisma — одно из последних технических разработок компании Sonatest. Значительно усовершенствованныйультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля. Ультразвуковой дефектоскоп обладает простотой управления, имеет высокую производительность и высокую надежность в эксплуатации. Поверка ультразвукового дефектоскопа HARFANG PRISMA PA осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

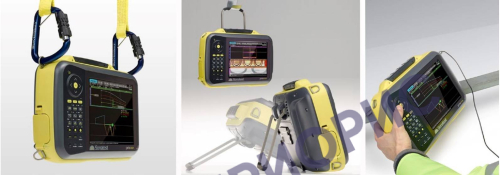

Поверка ультразвукового дефектоскопа HARFANG PRISMA PA

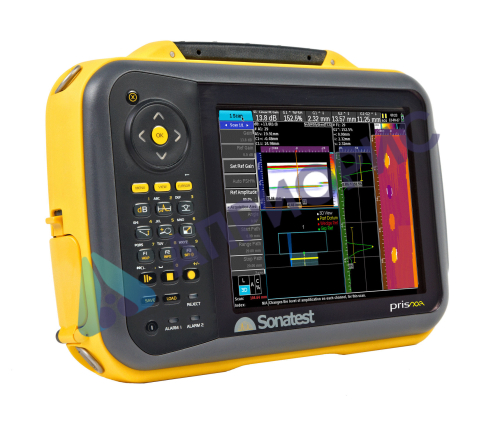

Ультразвуковые дефектоскопы Harfang Prisma оборудованы экраном наилучшего размера и разрешения среди приборов аналогичного класса. Интерфейсное меню является простым, интуитивно понятным и позволяет ускорить рабочий процесс, а превосходная поддержка полноэкранного режима отображения позволяет использовать сто процентов площади дисплея для отображения видов развертки. Все типы сканирования имеют многочисленные настройки палитры. Ультразвуковой дефектоскоп позволяет использовать все преимущества улучшенных режимов отображения — сглаживание, усреднение и построение контура.

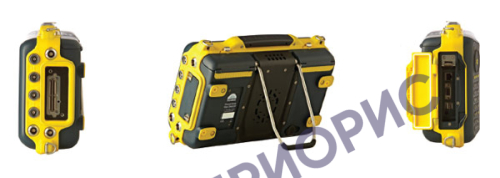

В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, соответствующий классу защиты IP66. Дефектоскоп полностью защищен от мелкодисперсной пыли и струй воды.
Область применения ультразвуковых дефектоскопов Harfang Prisma достаточно широка. В список стандартных задач входит контроль сварных соединений, составление карты коррозии, контроль композитных материалов и материалов аэрокосмической отрасли.
Максимальный функциональный набор ультразвукового дефектоскопа HARFANG PRISMA PA:
- Поддержка режимов контроля УЗК, TOFD и ФАР
- Уникальные курсоры для точных измерений
- Возможность записи: 100% цифровая запись данных
- UTStudio – быстрая и динамичная отчетность
- Настраиваемое расположение изображений, более 25 вариантов
Технология ультразвуковых ФАР зарекомендовала себя как передовое средство неразрушающего контроля. Метод ФАР позволяет пользователю охватить более широкую область обследования, например, всю поверхность сварного шва без необходимости перемещать или изменять положение преобразователя. Это возможно благодаря поэтапному изменению угла сканирования и фокусного расстояния. Данная методика позволяет получить полную визуализацию результатов контроля.
В ультразвуковом дефектоскопе Harfang Prisma PA предусмотрено легкое и быстрое переключение между режимами UT и PA с помощью простого нажатия на кнопку без потери каких-либо данных или потери времени.
Предварительное 2D- и 3D-моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте контроля и исходя из полученных данных, оптимизировать настройки. Также модель контроля может быть отражена в общем отчете. Фокальные законы пересчитываются мгновенно после подтверждения любых изменений настроек. Возможность одновременного вывода нескольких сканов на экран дефектоскопа повышает производительность. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по методике поверки МП 95.Д4-13 «ГСИ. Дефектоскопы ультразвуковые с фазированной решеткой Harfang Prisma. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 года.
Основные средства поверки:
1 Осциллограф цифровой TDS2012В. Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел -±3%.
2 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ррм. Диапазон устанавливаемых амплитуд от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности ± (1 % от величины + 1 мВ), амплитудная неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ.
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0,1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05 -0,25) %; на переменном токе: ± (0,1 — 0,4) %.
4 Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец №3: радиус цилиндрической поверхности 55 мм.
5 Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 1000 мм, цена деления 1 мм.
