Поверка цифрового термометра малогабаритных ТЦМ 1500
Поверка осуществляется по документам НКГВ 03.000.10.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнений ТЦМ 1510, ТЦМ 1511. Методика поверки», НКГВ 03.000.20.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнения ТЦМ 1520. Методика поверки», НКГВ 03.000.30.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнения ТЦМ 1530. Методика поверки», утверждённым ФГУП «ВНИИФТРИ» Основные средства поверки:
- эталонный термометр сопротивления ЭТС-25, рег. № 19484-00, диапазон измерений от минус 196 до 0 °С, пределы допускаемой погрешности ± 0,01 °С;
- термометр сопротивления платиновый низкотемпературный эталонный ТСПН, рег. № 11567-88, диапазон измерений от минус 196 до 0 °С, пределы допускаемой погрешности измерений ± 0,01 °С;
- компаратор напряжения Р 3003, рег. № 7476-91, класс 0,0005;
- жидкостной термостат ТПП-1, рег. № 33744-07, нестабильность ± 0,01 оС /30 мин.; -калибратор температуры поверхностный КТП-1, рег.№33937-07, диапазон измерений от 40 до 600 °С, пределы допускаемой погрешности ±[0,1+0,002-(t-40)] °;
- малоинерционная трубчатая печь МТП-2М, рег.№16173-02, температурный диапазон от 100 до 1200 °С, . нестабильность ± 0,1 оС /мин.;
- калибратор температуры эталонный «КТ-650, рег .№45032-10, температурный диапазон от 50 до 680 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10, рег .№19726-11 диапазон измерения температур от минус 200 до 1200 °С, погрешность. ± 0,003 °С.
Сведения о методах измерений
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1510. Руководство по эксплуатации, НКГВ 03.000.10.00 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1511. Руководство по эксплуатации, НКГВ 03.000.11.04 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1520. Руководство по эксплуатации, НКГВ 03.000.20.00 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1530. Руководство по эксплуатации, НКГВ 03.000.30.01 РЭ.
Нормативные и технические документы, устанавливающие требования к термометрам цифровым малогабаритным ТЦМ 1500
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ТУ 4211-003-34913634-2014 Термометры цифровые малогабаритные ТЦМ 1500. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений температуры (разности температур) различных неагрессивных жидких, твердых и газообразных сред с погружением первичного термопреобразователя в измеряемую среду и для контактных измерений температуры поверхностей.
Поверка цифрового термометра малогабаритных ТЦМ 1500

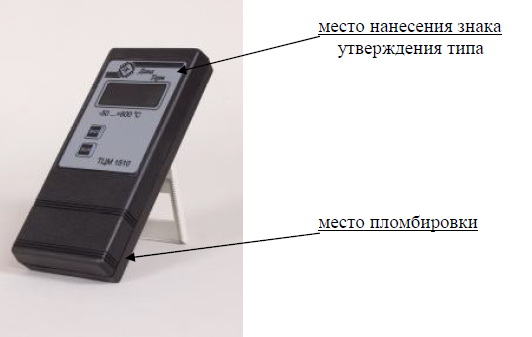

Термометры ТЦМ являются переносными приборами, состоят из первичного термопреобразователя (ПТ) и измерительного электронного блока (ИБ).
Термометры ТЦМ функционируют по следующему принципу: сигнал с первичного преобразователя поступает на предусилитель и далее на аналого-цифровой преобразователь, где преобразуется в цифровой код и выдается на цифровой индикатор в виде измеряемой величины.
ИБ выпускаются в виде четырёх исполнений: ТЦМ 1510, ТЦМ 1511, ТЦМ 1520 и ТЦМ 1530, отличающихся количеством каналов.
Термометры ТЦМ выполняют следующие операции:
- измерение и цифровую индикацию текущей измеряемой температуры;
- сигнализацию о превышении заданного значения температуры;
- цифровую индикацию параметров настройки, напряжения питания (по вызову);
- автоматическое отключение питания через 5 минут работы;
- сигнализацию обрыва и короткого замыкания цепей датчика температуры;
- сохранение параметров настройки после выключения прибора;
- измерение разности температур между каналами (ТЦМ 1511 и ТЦМ 1520).
| Исполнение
модификация, |
Число
измери тельных каналов |
Тип первичного термопреобразователя | Диапазон
измерений, °С |
ПГ
КТ |
Разре
шение, °С |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Погружаемые ПТ | |||||
| ТЦМ 1510-01-Т1 | 1 | 100М | от минус 50 до плюс 200 | ПГ ±0,5 °С | 0,1 |
| ТЦМ 1510-02-Т 1 ТЦМ 1510-02-Т1 | Pt100 | от минус 50 до плюс 200 от минус 200 до плюс 450 | ПГ ±0,5 °С ПГ ±1,0 °С | 0,1 | |
| ТЦМ 1510-03-Т1 | ТХА(К) | от минус 50 до плюс 800 | ПГ ±3,0 °С | 0,1 | |
| ТЦМ 1510-03-Т4 | ТХА(К) | от минус 50 до плюс 999,9 от 1000 до 1200 | ПГ ±3,0 °С ПГ ±3,0 °С | 0,1
1,0 |
|
| 1 | 2 | 3 | 4 | 5 | 6 |
| ТЦМ 1511-01-Т1 | 2 | 100М | от минус 50 до плюс 200 | ПГ ±0,5 °С | 0,1 |
| ТЦМ 1511-02-Т1 ТЦМ 1511-02-Т1 | Pt100 | от минус 50 до плюс 200 от минус 200 до плюс 450 | ПГ ±0,5 °С ПГ ±1,0 °С | 0,1 | |
| ТЦМ 1511-03-Т1 | ТХА(К) | от минус 50 до плюс 800 | ПГ ±3,0 °С | 0,1 | |
| ТЦМ 1511-03-Т4 | ТХА(К) | от минус 50 до плюс 999,9 от 1000 до 1200 | ПГ ±3,0 °С ПГ ±3,0 °С | 0,1
1,0 |
|
| ТЦМ 1511-04-Т1 | DS 1820 | от минус 50 до плюс 125 | ПГ ±0,5 | 0,1 | |
| ТЦМ 1520-01-ТС22 | 1-10(12) | 100М | от минус 50 до плюс 200 | ПГ ±0,05 °С | 0,001 |
| ТЦМ 1520-02-ТС21 | Pt100 | от минус 200 до плюс 400 | ПГ ±0,05 °С | 0,001 | |
| ТЦМ 1520-03-Т4 | 1-10(12) | ТХА(К) | от минус 50 до 1200 | ПГ ±3,0 °С | 0,001 |
| ТЦМ 1520-03-Т4 | 1-10(12) | DS 1820 | от минус 50 до плюс 125 | ПГ ±0,5 | 0,1 |
| ТЦМ 1530-01-ТС11 ТЦМ 1530-01-ТС12 ТЦМ 1530-01-ТС13 | 1 | 100М | от минус 50 до плюс 200 | ПГ ±0,5 °С | 0,1
0,1 0,1 |
| ТЦМ 1530-02-ТС11 ТЦМ 1530-02-ТС12 ТЦМ 1530-02-ТС13 ТЦМ 1530-02-ТС11 ТЦМ 1530-02-ТС12 ТЦМ 1530-02-ТС13 | 1 | Pt100 | от минус 50 до плюс 200
от минус 200 до плюс 450 |
ПГ ±0,5 °С ПГ ±1,0 °С | 0,1
0,1 |
| ТЦМ 1530-03-ТС11 ТЦМ 1530-03-ТС12 ТЦМ 1530-03-ТС13 | 1 | ТХА | от минус 50 до плюс 999,9 от 1000 до 1200 | ПГ ±3,0 °С ПГ ±3,0 °С | 0,1
1,0 |
| Поверхностные ПТ | |||||
| ТЦМ 1510-03-П1 | 1 | ТХА | от минус 50 до плюс 600 | КТ 2,0 | 0,1 |
| ТЦМ 1510-03-П2 | ТХА | от минус 50 до плюс 350 | КТ 1,5 | 0,1 | |
| ТЦМ 1510-03-П3 | 2 | ТХА | от минус 50 до плюс 500 | КТ 1,5 | 0,1 |
| ТЦМ 1510-03-П4 | ТХА | от 0 до 500 | КТ 0,5 | 0,1 | |
| ТЦМ 1511-03-П1 | 1 | ТХА | от минус 50 до плюс 600 | КТ 2,0 | 0,1 |
| ТЦМ 1511-03-П2 | ТХА | от минус 50 до плюс 350 | КТ 1,5 | 0,1 | |
| ТЦМ 1511-03-П3 | ТХА | от минус 50 до плюс 500 | КТ 1,5 | 0,1 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ТЦМ 1520-03-П1 | 1 | ТХА | от минус 50 до плюс 600 | КТ 2,0 | 0,1 |
| ТЦМ 1520-03-П2 | 1-10(12) | ТХА | от минус 50 до плюс 350 | КТ 1,5 | 0,1 |
| ТЦМ 1520-03-П3 | ТХА | от минус 50 до плюс 500 | КТ 1,5 | 0,1 | |
| ПГ — пределы допускаемой основной абсолютной погрешности измерений (±Л); КТ — класс точности | |||||
Пределы допускаемой основной абсолютной погрешности для ИБ термометров ТЦМ (Ли), °С:
- для ТЦМ 1510-01, ТЦМ 1510-02, ТЦМ 1511-01, ТЦМ 1511-02, ТЦМ 1530-01, ТЦМ 1530-02 ±0,1;
- для ТЦМ 1510-03, ТЦМ 1511-03, ТЦМ 1530-03 ±0,5;
- для ТЦМ 1520-01 и ТЦМ 1520-02 ±0,03;
- для ТЦМ 1520-03 ±0,06.
Пределы допускаемой основной погрешности срабатывания сигнализации о превышении установленной величины температурного порога для ИБ ТЦМ равны ± Л.
Класс точности преобразования «температура-ток» в ТЦМ 1530: 0,25; 0,5; 1,0 по ГОСТ 13384-93 и ГОСТ 30232-94.
Пределы допускаемой основной погрешности измерений разности температур и пределы допускаемой основной погрешности срабатывания сигнализации о превышении установленной величины разности температур для ТЦМ 1511 и ТЦМ 1520 с погружаемыми ПТ равны ±2Л (таблица 1).
Изменение показаний термометров ТЦМ с погружаемыми ПТ при 0 °С после пребывания ПТ при максимальной температуре рабочего диапазона в течение 250 ч для термопреобразователей сопротивления (ГОСТ 6651-2009) и 50 ч для термопреобразователей термоэлектрических (ГОСТ 6616-94) равны ± Л (таблица 1).
Пределы допускаемой дополнительной погрешности измерений для ИБ ТЦМ, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих условий применения на каждые 10 °С равны ± 0,5-Л (таблица 1).
Масса, габаритные размеры и число измерительных каналов ИБ термометров ТЦМ соответствуют данным, приведенным.
| Исполнение ИБ | Число каналов | Масса ИБ, кг | Г абаритные размеры ИБ, мм (длинахширинахвысота) |
| ТЦМ 1510 | 1 | 0,25 | 167х76х30 |
| ТЦМ 1511 | 2 | 0,25 | 167х76х30 |
| ТЦМ 1520 | 10(12) | 0,50 | 187х101х46 |
| ТЦМ 1530 | 1 | 0,5 | 80^45 (диаметрхвысота) |
Габаритные размеры и масса ПТ соответствуют ГОСТ 6651-2009, ГОСТ 6616-94 или в соответствии с заказом.
Нормальные и рабочие условия эксплуатации термометров:
- эксплуатация в закрытых помещениях;
- температура окружающей среды, °С — от +5 до +50;
- относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги, % — 80
- атмосферное давление, кПа — 86-106.7
- по устойчивости к климатическим воздействиям при эксплуатации ТЦМ соответствуют группе исполнения В4 ГОСТ Р 52931-2008, с расширенным диапазоном температуры окружающего воздуха от минус 35до плюс 50 °С
Поверка осуществляется по документам НКГВ 03.000.10.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнений ТЦМ 1510, ТЦМ 1511. Методика поверки», НКГВ 03.000.20.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнения ТЦМ 1520. Методика поверки», НКГВ 03.000.30.00МП «Термометры цифровые малогабаритные ТЦМ 1500 исполнения ТЦМ 1530. Методика поверки», утверждённым ФГУП «ВНИИФТРИ» Основные средства поверки:
- эталонный термометр сопротивления ЭТС-25, рег. № 19484-00, диапазон измерений от минус 196 до 0 °С, пределы допускаемой погрешности ± 0,01 °С;
- термометр сопротивления платиновый низкотемпературный эталонный ТСПН, рег. № 11567-88, диапазон измерений от минус 196 до 0 °С, пределы допускаемой погрешности измерений ± 0,01 °С;
- компаратор напряжения Р 3003, рег. № 7476-91, класс 0,0005;
- жидкостной термостат ТПП-1, рег. № 33744-07, нестабильность ± 0,01 оС /30 мин.; -калибратор температуры поверхностный КТП-1, рег.№33937-07, диапазон измерений от 40 до 600 °С, пределы допускаемой погрешности ±[0,1+0,002-(t-40)] °;
- малоинерционная трубчатая печь МТП-2М, рег.№16173-02, температурный диапазон от 100 до 1200 °С, . нестабильность ± 0,1 оС /мин.;
- калибратор температуры эталонный «КТ-650, рег .№45032-10, температурный диапазон от 50 до 680 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10, рег .№19726-11 диапазон измерения температур от минус 200 до 1200 °С, погрешность. ± 0,003 °С.
Сведения о методах измерений
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1510. Руководство по эксплуатации, НКГВ 03.000.10.00 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1511. Руководство по эксплуатации, НКГВ 03.000.11.04 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1520. Руководство по эксплуатации, НКГВ 03.000.20.00 РЭ.
- Термометр цифровой малогабаритный ТЦМ 1500 исполнения ТЦМ 1530. Руководство по эксплуатации, НКГВ 03.000.30.01 РЭ.
Нормативные и технические документы, устанавливающие требования к термометрам цифровым малогабаритным ТЦМ 1500
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ТУ 4211-003-34913634-2014 Термометры цифровые малогабаритные ТЦМ 1500. Технические условия.
