Поверка трансформатора тока ТГФМ-110
Поверка осуществляется в соответствии с документами: ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и «Трансформаторы тока ТГФМ-110. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2012 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор электроизмерительный эталонный многофункциональный «Энергомонитор — 3.1» (диапазон измерения силы переменного тока от 0,05 до 50 А, предел допускаемой относительной погрешности измерения силы переменного тока 0,02 %; диапазон измерения угловой погрешности от 0,1′ до 180°, пределы допускаемой абсолютной погрешности ±0,3′), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
- Методика (методы) измерений приведены в руководстве по эксплуатации «Трансформаторы тока ТГФМ-110. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ 110
- ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
- ТУ 3414-005-00213606-2007 «Трансформаторы тока типа ТГФМ-110. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.

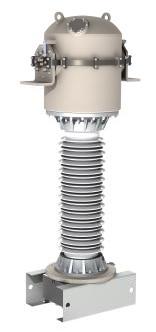

Поверка трансформатора тока ТГФМ-110
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты).
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая опломбирована.
Характеристика | Значение |
Номинальное напряжение, кВ | 110 |
Наибольшее рабочее напряжение, кВ | 126 |
Номинальный первичный ток, А:) | от 50 до 2000 |
Наибольший рабочий первичный ток, А | по ГОСТ 7746-2001 |
Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S, в % от 1ном. Х) | 150;200 |
Номинальный вторичный ток, А | 1; 5 |
Номинальная частота, Г ц | 50; 60 |
Количество вторичных обмоток: 2)
— для измерений и учета — для защиты |
1; 2 3; 4; 5 |
Класс точности вторичных обмоток:
— для измерений и учета — для защиты |
0,2S3); 0,5S3); 0,2; 0,5 5Р;10Р |
Номинальная вторичная нагрузка обмоток с cos ф2 = 0,8, В А:
— для измерений и учета — для защиты |
от 5 до 50 от 10 до 60 |
Номинальная вторичная нагрузка обмоток для измерений и учета с cos ф2 = 1,0, ВА | 2 |
Номинальная предельная кратность вторичной обмотки для защиты, не менее | от 10 до 40 |
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более | от 5 до 20 |
Ток термической стойкости, кА | от 4 до 60 |
Время протекания тока термической стойкости, с | 3 |
Ток электродинамической стойкости, кА | от 10 до 150 |
Средняя наработка на отказ, ч, не менее | 400 000 |
Срок службы до списания, лет | 40 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1**, УХЛ1* и УХЛ1 |
Габаритные размеры, мм, не более:
— высота — диаметр |
2395
612 |
Масса, кг, не более | 400 ± 40 |
Примечание:
^Возможны любые значения номинального первичного тока в соответствии с ГОСТ 7746-2001. 2)Вторичные обмотки могут иметь ответвление на требуемое значение номинального первичного тока. Для номинального первичного тока 750-1500 А ответвление соответствует первичному току 400 и 800 А. 3)Класс точности 0,2S; 0,5S сохраняется от нулевой до номинальной вторичной нагрузки. |
Поверка осуществляется в соответствии с документами: ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и «Трансформаторы тока ТГФМ-110. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2012 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор электроизмерительный эталонный многофункциональный «Энергомонитор — 3.1» (диапазон измерения силы переменного тока от 0,05 до 50 А, предел допускаемой относительной погрешности измерения силы переменного тока 0,02 %; диапазон измерения угловой погрешности от 0,1′ до 180°, пределы допускаемой абсолютной погрешности ±0,3′), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
- Методика (методы) измерений приведены в руководстве по эксплуатации «Трансформаторы тока ТГФМ-110. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ 110
- ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
- ТУ 3414-005-00213606-2007 «Трансформаторы тока типа ТГФМ-110. Технические условия».
