Поверка трансформатора тока Т-0,66 У3 и Т-0,66 М У3
Поверка осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
- Трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19453-00);
- Прибор сравнения КНТ-05 (рег. № 37854-08);
- Магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик трансформаторов тока с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт трансформатора тока или на свидетельство о поверке и методом давления на специальную мастику в месте установки соединительных винтов корпуса.
Сведения о методах измерений
отсутствуют.
Нормативные документы
- ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
- ТУ 27.11.42-003-08826343-2007 «Трансформаторы тока типа Т-0,66».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Поверка трансформатора тока Т-0,66 У3 и Т-0,66 М У3
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформаторы являются масштабными измерительными преобразователями. Конструктивно состоят из витого, ленточного магнитопровода изолированного полиэтиленовыми прокладками, корпуса из трудногорючего самозатухающего поликарбоната. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, потенциальный вывод Л1′, выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2. Трансформаторы изготавливаются в двух конструктивных исполнениях: Т-0,66 У3 и Т-0,66 М У3, отличающихся габаритными размерами. Корпуса трансформаторов Т-0,66 У3 компактнее. Климатическое исполнение по ГОСТ 15150-69 — «У3».

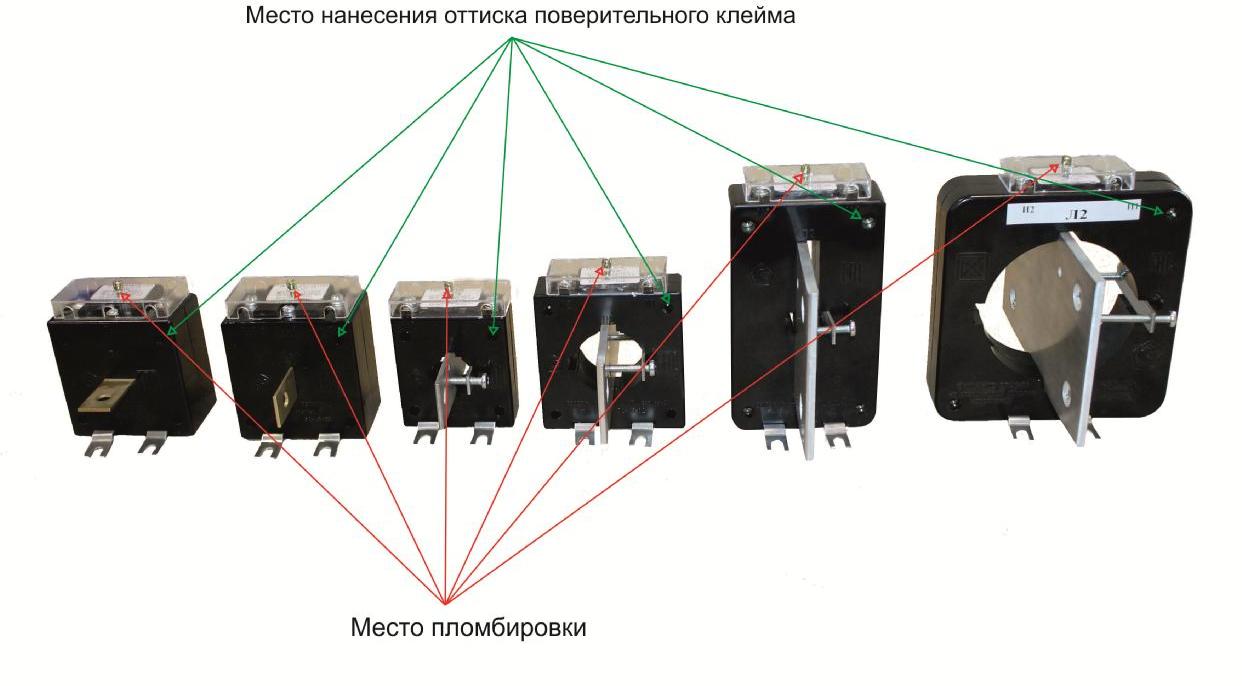

Для предотвращения доступа к вторичной обмотке и сердечнику трансформатора на корпусе в месте установки соединительных винтов корпуса предусмотрено место для нанесения оттиска поверительного клейма. Выводы вторичной обмотки трансформатора закрываются прозрачной пластиковой крышкой и пломбируются после установки трансформатора. Общий вид трансформаторов тока, места пломбировки и нанесения оттиска поверительного клейма изображены на рисунках 1 и 2.
Программное обеспечение
отсутствует.
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Класс точности вторичной обмотки | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальная вторичная нагрузка с | |
| коэффициентом мощности cos j2 = 0,8, В-А | 3; 5; 10; 15 |
| коэффициентом мощности cos j2 = 1, В -А | 1; 2; 2,5 |
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800;1000; 1200; 1500; 2000 |
| Номинальный коэффициент безопасности приборов, не более | 10 |
Технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Г абаритные размеры (ширинахвысотахдлина), мм, не более
Т-0,66 У3 (от 5 А до 250 А) Т-0,66 У3 (от 200 А до 400 А) Т-0,66 У3 (от 500 А до 800 а) Т-0,66 У3 (от 1000 А до 2000 А) Т-0,66 М У3 (от 5 А до 250 А) Т-0,66 М У3 (от 200 А до 400 А) Т-0,66 М У3 (от 500 А до 800 а) Т-0,66 М У3 (от 1000 А до 2000 А) |
80х96х126 70х91х111 87х105х136 88х161х180;144х161х180 90х120х125 82х114х125 104х128х150 88х161х180; 144х161х180 |
| Наименование характеристики | Значение |
| Масса, в зависимости от первичного тока и коэффициента трансформации, кг | от 0,55 до 1,5 |
| Условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность воздуха, менее % |
от -45 до +40 98 |
| Срок службы, лет | 30 |
Поверка осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
- Трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (рег. № 19453-00);
- Прибор сравнения КНТ-05 (рег. № 37854-08);
- Магазин нагрузок МР 3027 (рег. № 34915-07).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик трансформаторов тока с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт трансформатора тока или на свидетельство о поверке и методом давления на специальную мастику в месте установки соединительных винтов корпуса.
Сведения о методах измерений
отсутствуют.
Нормативные документы
- ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
- ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
- ТУ 27.11.42-003-08826343-2007 «Трансформаторы тока типа Т-0,66».
