Поверка трансформатора тока измерительного ТТЭ и ТТЭ-А 0,66 кВ
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- мультиметр цифровой DT-9959 (регистрационный номер Федеральном информационном фонде 58550-14);
- мультиметр цифровой АРРА 109N регистрационный номер Федеральном информационном фонде 58550-14);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на последний лист паспорта в виде оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 7746-2015 ГСИ. Трансформаторы тока.
- Общие технические условия РМЦФ.671211.004 ТУ
- Трансформаторы тока измерительные ТТЭ и ТТЭ-А 0,66 кВ. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования и передачи сигнала измерительной информации приборам коммерческого учета, измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Поверка трансформатора тока измерительного ТТЭ и ТТЭ-А 0,66 кВ
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
На корпусе трансформатора имеются клеммные зажимы, гальванически соединенные с выводами вторичной обмотки, а также вывод напряжения для модификации со встроенной шиной. Все клеммы расположены под защитной крышкой со средствами пломбирования.
По принципу конструкции трансформаторы тока являются шинными и имеют следующие модификации:

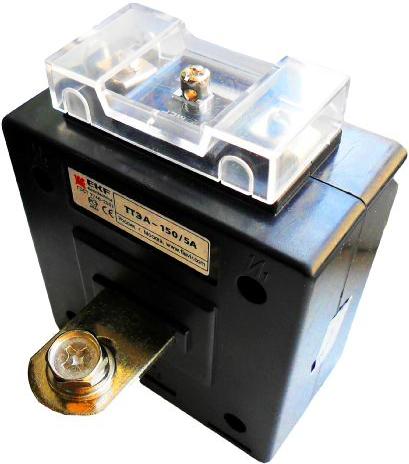

модификация ТТЭ-А имеет первичную обмотку, выполненную в виде встроенной шины, которая, имеет внутреннее электрическое соединение с клеммой напряжения «V», расположенной под защитной крышкой со средствами для пломбирования.
модификации ТТЭ-30, ТТЭ-40, ТТЭ-60, ТТЭ-85, ТТЭ-100, ТТЭ-125 не имеют встроенной первичной обмотки, в качестве таковой в окне магнитопровода трансформаторов тока крепятся шина или кабель соответствующего размера.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций, установок и являются комплектующими изделиями промышленного назначения. Трансформаторы являются неремонтопригодными изделиями.
Наименование характеристики | Значение характеристики | |||||||
Модификации трансформаторов | ||||||||
ТТЭ-А | ТТЭ-
30 |
ТТЭ-
40 |
ТТЭ-60 | ТТЭ-85 | ТТЭ-
100 |
ТТЭ-
125 |
||
Номинальное напряжение трансформатора UHOM, кВ | 0,66 | |||||||
Наибольшее рабочее напряжение, кВ | 0,72 | |||||||
Номинальная частота напряжения сети fHOM, А | 50 | |||||||
Номинальный первичный ток трансформатора 11ном, А | 5, 10, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600,
800, 1000 |
100,
150, 200, 250, 300 |
100,
150, 200, 250, 300, 400, 500, 600 |
400,
500, 600, 750, 800, 1000 |
750,
800, 1000, 1200, 1500 |
800,
1000, 1200, 1500, 1600, 2000, 2250, 2500, 3000 |
1500,
1600, 2000, 2250, 2500, 3000, 4000, 5000 |
|
Номинальный вторичный рабочий ток 12ном, А | 5 | |||||||
Номинальная полная мощность вторичной нагрузки S2hom, В -А | 5, 10, 15 | |||||||
Класс точности | 0,2S; 0,5; 0,5S | |||||||
Номинальный коэффициент безопасности Кбном | 5 | |||||||
Испытательное одноминутное напряжение частотой 50 Гц, кВ | 3 | |||||||
Масса, кг, не более | 0,60 | 0,60 | 0,38 | 0,60 | 0,75
0,82 0,89 0,99 1,02 |
0,80
0,85 0,94 1,10 1,16 |
1,00
1,15 1,45 1,60 1,90 2,20 |
Таблица 2 — Габаритные размеры
Наименование модификации | Длина, мм | Высота, мм | Ширина, мм |
ТТЭ-30 | 75 | 82 | 42 |
ТТЭ-60 | 101 | 111 | 42 |
ТТЭ-85 | 128 | 145 | 42 |
ТТЭ-100 | 144 | 138 | 42 |
ТТЭ-125 | 191 | 205 | 42 |
ТТЭ-А от 5/5 А до 300/5А | 87 | 103 | 120 |
ТТЭ-А от 400/5А до 500/5А | 87 | 103 | 118 |
ТТЭ-А от 600/5А до 1000/5А | 87 | 103 | 112 |
Общие технические характеристики приведены в таблице 3.
Таблица 3 — Технические характеристики
Наименование параметра | Значение параметра |
Диапазон рабочих температур, °С | от -45 до +50 |
Относительная влажность при +25°С, %, не более | 98 |
Атмосферное давление, кПа | от 84 до 106,7 |
Диапазон температур транспортирования и хранения, °С | от -50 до +55 |
Средняя наработка на отказ, ч, не менее | 230 000 |
Средний срок службы, лет, не менее | 25 |
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- мультиметр цифровой DT-9959 (регистрационный номер Федеральном информационном фонде 58550-14);
- мультиметр цифровой АРРА 109N регистрационный номер Федеральном информационном фонде 58550-14);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на последний лист паспорта в виде оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 7746-2015 ГСИ. Трансформаторы тока.
- Общие технические условия РМЦФ.671211.004 ТУ
- Трансформаторы тока измерительные ТТЭ и ТТЭ-А 0,66 кВ. Технические условия
