Поверка трансформатора тока измерительного IMB 72-800
Поверка осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Перечень основных средств поверки:
- Прибор сравнения КТ-01 (0,001; 1 А, 5 А).
- Трансформатор тока ИТТ-3000.5 ( 1разряд; 0,5-3000 А).
- Трансформатор тока И523 (0,05; 4000-10000 А).
Сведения о методиках (методах) измерений
- Руководство по эксплуатации изготовителя.
Нормативные документы, устанавливающие требования к трансформаторам тока измерительным типа IMB 72-800
- ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
- МЭК 60044-1 Измерительные трансформаторы. Часть 1. Трансформаторы тока.
- ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
- ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для масштабного преобразования тока в сетях напряжением 35…750 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.
Трансформаторы тока измерительные типа IMB 72-800 выпускаются в виде следующих модификаций трансформаторов: для сетей напряжением 35 кВ – IMB 72; для сетей 110 кВ – IMB 123, IMB 145; для сетей 150 кВ – IMB 170; для сетей 220 кВ – IMB 245; для сетей 330 кВ – IMB 362, IMB 420; для сетей 500 кВ – IMB 550; для сетей 750 кВ – IMB 800.
Поверка трансформатора тока измерительного IMB 72-800
Принцип действия основан на явлении взаимной индукции. Выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол близкий к нулю. Первичная обмотка трансформатора тока выполнена в виде U-образного проводника, состоящего из одного или нескольких параллельных медных или алюминиевых проводников с изоляцией из высокопрочной бумаги с конденсаторными обкладками. Последняя обкладка соединена с заземленным баком, а предпоследняя может быть присоединена к емкостному выводу, установленному в клеммной коробке по требованию заказчика. Емкостной вывод используется для контроля tgδ бумажной изоляции.
Вторичные обмотки намотаны на ленточные тороидальные магнитопроводы и расположены в металлическом баке в основании трансформатора. Внутреннее пространство трансформатора заполнено очищенным кварцевым песком (примерно на 60% от общего объема) и залито дегазированным минеральным маслом. Трансформаторы тока измерительные IMB 72-800 могут иметь до восьми вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности. Выводы вторичных обмоток подключены к клеммам контактной коробки, размещенной боковой части бака трансформатора. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа. Вывод заземления размещен на одной из ножек корпуса.
|
Межповерочный интервал
|
|
|

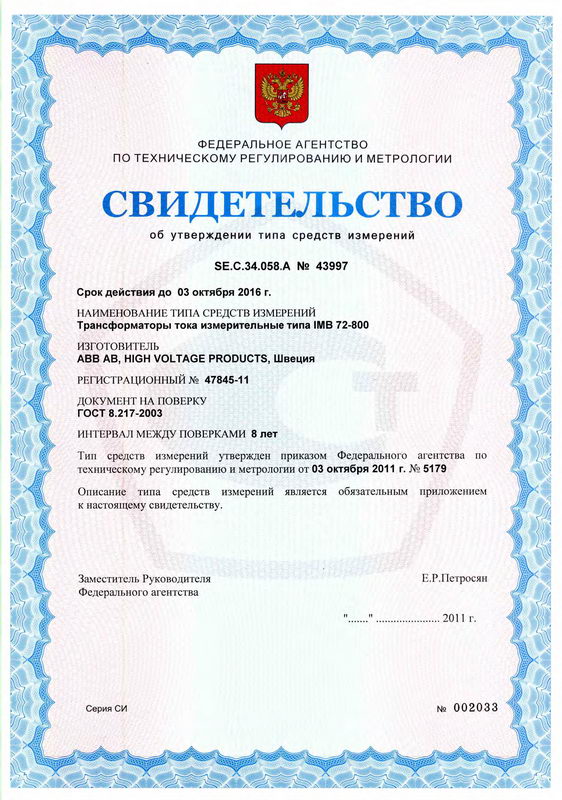

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Перечень основных средств поверки:
- Прибор сравнения КТ-01 (0,001; 1 А, 5 А).
- Трансформатор тока ИТТ-3000.5 ( 1разряд; 0,5-3000 А).
- Трансформатор тока И523 (0,05; 4000-10000 А).
Сведения о методиках (методах) измерений
- Руководство по эксплуатации изготовителя.
Нормативные документы, устанавливающие требования к трансформаторам тока измерительным типа IMB 72-800
- ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
- МЭК 60044-1 Измерительные трансформаторы. Часть 1. Трансформаторы тока.
- ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
- ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
