Поверка трансформатора напряжения TJP
Поверка осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные лабораторные НЛП-15, НЛЛ-35 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
- Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
- Техническая документация фирмы «ABB s.r.o.», Чехия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Поверка трансформатора напряжения TJP
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения TJP — однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод «А» первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М12. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве — любое.
Трансформаторы напряжения TJP имеют следующие модификации: TJP 4.0, TJP 4.1, TJP 4.2, TJP 4.3, TJP 5.0, TJP 5.1, TJP 5.2, TJP 5.3, TJP 6.0, TJP 6.1, TJP 6.2, TJP 6.3, TJP 7.1, TJP 7.2, TJP 7.3.

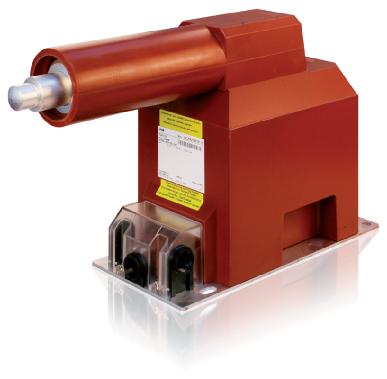

В зависимости от номинального напряжения и других параметров корпуса трансформаторов различных модификаций отличаются габаритами и имеют некоторые внешние различия. Внешний вид трансформатора напряжения TJP 4.0 приведен на рисунке 1.
| Наименование характеристики | TJP 4.0 TJP 4 .1 TJP 4.2 TJP 4.3 | TJP 5 .0 TJP 5 .1 TJP 5 .2 TJP 5 .3 | TJP 6.0 TJP 6.1 TJP 6.2 TJP 6.3 | TJP 7.1 TJP 7.2 TJP 7.3 |
| Класс напряжения по ГОСТ 1516.3-96, кВ | 3; 6; 10 | 10; 15 | 3; 6; 10; 15; 20 | 3; 6; 10; 15; 20; 24; 27; 35 |
| Номинальное напряжение первичной обмотки, кВ | 3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10,5/V3;
11/V3 |
10/V3;
10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3 |
3/V3; 3,3/V3; 6/V3; 6,3/V3;
6,6/V3; 6,9/V3; 10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3; 18/V3; 20/V3; 22/V3 |
3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10,5/V3; 11/V3; 13,8/V3; 15/V3; 15,75/V3; 18/V3; 20/V3; 22/V3; 24/V3; 27/V3; 27,5; 35/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3; 110/V3; 100 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 110/3; 100 | |||
| Классы точности основной вторичной обмотки (I) | 0,2; 0,5; 1,0; | |||
| Классы точности основной вторичной обмотки (II) | 3Р; 6P | |||
| Класс точности дополнительной вторичной обмотки | 6P | |||
| Номинальная мощность основной вторичной обмотки, В-А | 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 | |||
| Номинальная мощность дополнительной вторичной обмотки, В-А | 2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 | |||
| Номинальная частота, Гц | 50; 60 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 в диапазоне рабочих температур от — 25 до + 50 °С | |||
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные лабораторные НЛП-15, НЛЛ-35 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
- Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
- Техническая документация фирмы «ABB s.r.o.», Чехия.
