Поверка трансформатора напряжения измерительного CPA 72-550
Поверка осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Перечень основных средства поверки:
- Преобразователь напряжения высоковольтный емкостный ПВЕ-110 (0,05; 110 кВ);
- Прибор сравнения КНТ-03 (0,001; 1 А, 5 А, 200 В);
- Трансформатор напряжения НЛЛ-35 (0,1; 36 кВ);
- Трансформатор напряжения NUES-500 (≤ 0,1; 220-500 кВ).
Сведения о методиках (методах) измерений
- Руководство по эксплуатации изготовителя.
Нормативные документы, устанавливающие требования к трансформаторам напряжения измерительным типа СРА 72-550
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- МЭК 60044-5 Измерительные трансформаторы. Часть 5. Емкостные трансформаторы напряжения.
- ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для масштабного преобразования напряжения фаза-земля в сетях напряжением 35…500 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.

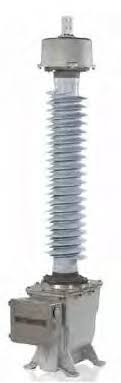

Поверка трансформатора напряжения измерительного CPA 72-550
Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного на первичную обмотку от емкостного делителя, и соотношения витков первичной и вторичной обмоток.
Трансформаторы напряжения СРА 72-550 являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые или полимерные покрышки. Емкостной делитель может быть смонтирован в виде колонны из одного, двух или трех модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур. К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и до двух основных вторичных обмоток -измерительных и/или защитных, а также одну дополнительную. Первичная и вторичная обмотка разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного блока служит основанием для монтажа емкостного делителя. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа.
Трансформаторы напряжения измерительные типа СРА 72-550 выпускаются в виде следующих модификаций трансформаторов: для сетей напряжением 35 кВ — СРА 72; для сетей 110 кВ — СРА 123, СРА 145; для сетей 150 кВ — СРА 170; для сетей 220 кВ — СРА 245; для сетей 330 кВ — СРА362, СРА 420; для сетей 500 кВ — СРА 550.
- Номинальное первичное напряжение, кВ от 35/√3 до 500/√3;
- Наибольшее рабочее напряжение, кВ от 40,5/√3 до 550/√3;
- Вторичное напряжение, В 100/√3; 100, 100/3;
- Вторичная нагрузка, В∙А
- основной обмотки от 5 до 800;
- дополнительной обмотки от 5 до 800;
- Класс точности
- основной обмотки 0,2; 0,5; 1,0; 3,0;
- дополнительной обмотки 3Р; 6Р;
- Емкость, пФ от 23500 до 3500;
- Номинальная частота, Гц 50;
- Масса, кг от 320 до 720;
- Габаритные размеры, мм:
- длина, не более 720;
- ширина, не более 520;
- высота от 1650 до 5510.
- Условия эксплуатации:
- температура окружающей среды, °С от минус 60 до плюс 40.
Поверка осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Перечень основных средства поверки:
- Преобразователь напряжения высоковольтный емкостный ПВЕ-110 (0,05; 110 кВ);
- Прибор сравнения КНТ-03 (0,001; 1 А, 5 А, 200 В);
- Трансформатор напряжения НЛЛ-35 (0,1; 36 кВ);
- Трансформатор напряжения NUES-500 (≤ 0,1; 220-500 кВ).
Сведения о методиках (методах) измерений
- Руководство по эксплуатации изготовителя.
Нормативные документы, устанавливающие требования к трансформаторам напряжения измерительным типа СРА 72-550
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- МЭК 60044-5 Измерительные трансформаторы. Часть 5. Емкостные трансформаторы напряжения.
- ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
