Поверка трансформатора напряжения антирезонансного трехфазного НАМИ-10-95, НАМИ-35
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (НЛЛ-35) (Госреестр № 5811-06); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным трехфазным НАМИ
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
- ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
- ТУ 3414-026-11703970-05 Трансформаторы напряжения антирезонансные трехфазные серии НАМИ. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальные напряжения 6, 10 и 35 кВ.
Поверка трансформатора напряжения антирезонансного трехфазного НАМИ-10-95, НАМИ-35
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения НАМИ — трехфазные, антирезонансные, с бумажномасляной изоляцией, с возможностью контроля изоляции сети. Трансформаторы применяются в сетях с изолированной (неэффективно заземленной) нейтралью.
Трансформаторы выпускаются в виде двух модификаций:
- НАМИ-10-95 и НАМИ-35, отличающихся номинальным напряжением и конструкцией.
- Трансформаторы НАМИ-10-95 выпускаются в виде двух исполнений, отличающихся номинальным напряжением.
- Трансформаторы НАМИ-35 выпускаются в виде двух конструктивных исполнений: обычном (с расширителем) и герметичном (с компенсатором), отличающихся также числом вторичных обмоток.
Активная часть трансформаторов состоит из трехфазного трехстержневого трансформатора прямой последовательности и однофазного двухстержневого трансформатора нулевой последовательности. Первичная обмотка трансформатора прямой последовательности соединена в звезду и тремя фазами подключается к трем фазам сети. Первичная обмотка трансформатора нулевой последовательности соединена между нулевой точкой звезды первичной обмотки трансформатора прямой последовательности и землей. Компенсационная обмотка, соединенная в замкнутый треугольник, служит для выравнивания токов нулевой последовательности по фазам.
Магнитопровод трансформатора прямой последовательности изготовлен из пластин холоднокатаной электротехнической стали толщиной 0,30 мм, магнитопровод трансформатора нулевой последовательности изготовлен из пластин конструкционной стали толщиной 0,5 мм. Конструкция обмоток трансформатора — цилиндрическая слоевая.

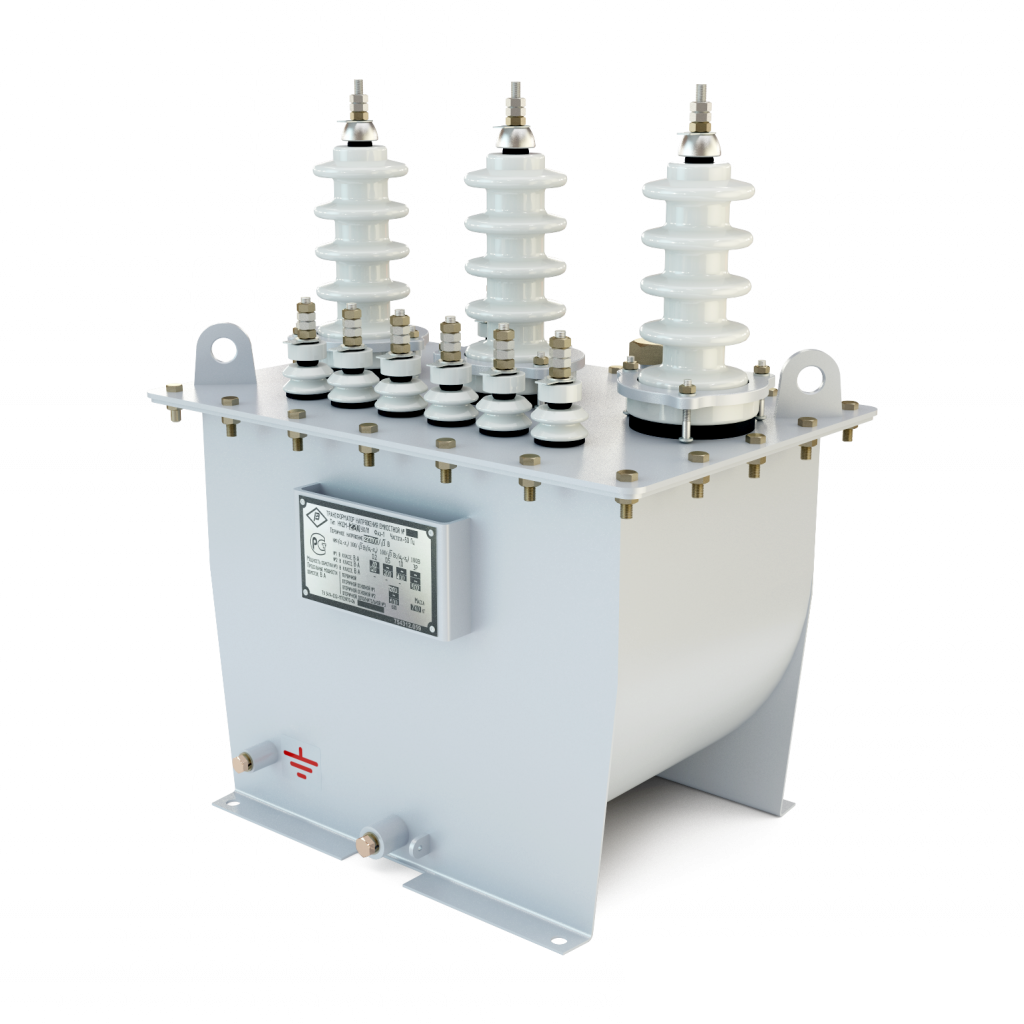

Выводы А, В, С и Х первичной обмотки трансформаторов НАМИ-10-95, выводы основной вторичной обмотки трансформатора а, в, с, о и выводы дополнительной вторичной обмотки ад, хд расположены сверху на крышке бака. На корпусе трансформатора расположена табличка с техническими данными.
Выводы А, В, С первичной обмотки трансформаторов НАМИ-35 расположены сверху на крышке бака. Вывод Х первичной обмотки, выводы вторичных основных обмоток и выводы вторичной дополнительной обмотки ад, хд расположены на боковой стенке трансформатора. Здесь же расположена табличка с техническими данными трансформатора.
Рабочее положение трансформаторов в пространстве — вертикальное.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Наименование параметра | Значение параметра для модификации | |
Исполнение 1 | Исполнение 2 | |
Класс напряжения, кВ по ГОСТ 1516.3-96 | 10 | 6 |
Наибольшее рабочее напряжение, кВ | 12 | 7,2 |
Номинальное напряжение первичной обмотки, кВ | 10 | 6 |
Номинальное напряжение основной вторичной обмотки, В | 100 | |
Номинальное напряжение дополнительной вторичной обмотки, В | 100 | |
Номинальная мощность основной вторичной обмотки при измерении междуфазных и/или фазных напряжений, В-А, в классе точности:
0,5 1,0 3,0 |
30 — 200 30 — 400 30 — 600 |
Поверка осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (НЛЛ-35) (Госреестр № 5811-06); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Сведения о методах измерений
- Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным трехфазным НАМИ
- ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
- ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
- ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
- ТУ 3414-026-11703970-05 Трансформаторы напряжения антирезонансные трехфазные серии НАМИ. Технические условия.
