Поверка тестера волоконно-оптического РУБИН
Поверка осуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Перечень эталонов, применяемых при поверке:
- рабочий эталон единицы средней мощности в ВОСП «РЭСМ-В»: от 10 до 10 Вт, ПГ± 3 %, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм, (1625 ± 5) нм;
- спектральная установка МДР-204: от 600 до 1700 нм, ПГ ±1 нм.
Сведения о методах измерений
приведены в разделе 6 документов РВПИ.204419.001 РЭ «Тестеры волоконно-оптические РУБИН. Моноблоки. Руководство по эксплуатации», РВПИ.204415.001 РЭ «Измерители оптической мощности. Руководство по эксплуатации» и РВПИ.204123.002 РЭ «Источники оптического излучения. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тестерам волоконно-оптическим РУБИН
- ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки».
- ТУ 6658-002-67456293-2015. Тестеры волоконно-оптические РУБИН. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения средней мощности оптического излучения, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконных световодах.
Поверка тестера волоконно-оптического РУБИН
Принцип действия тестеров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя, установленного на одном конце объекта, или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический. Электрический сигнал усиливается и с помощью АЦП преобразуется в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится значение величины средней мощности или уровень средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.
Конструктивно тестеры состоят из источника оптического излучения и измерителя мощности, которые могут находиться в одном корпусе (моноблочное исполнение), или в отдельных корпусах.
Источники оптического излучения тестеров при исполнении в отдельных корпусах в зависимости от длины волны оптического излучения и типа волоконных световодов имеют следующие модификации:
- для одномодовых волоконных световодов (ОМ ВС): РУБИН-101, РУБИН-102, РУБИН-103, РУБИН-123;
- для многомодовых волоконных световодов (ММ ВС): РУБИН-104, РУБИН-105, РУБИН-106;
- для одномодовых (ОМ ВС) и многомодовых (ММ ВС) волоконных световодов: РУБИН-107.
Измерители мощности тестеров при исполнении в отдельных корпусах в зависимости от диапазона измерения мощности, спектрального диапазона и длины волны калибровки имеют следующие модификации: РУБИН-201, РУБИН-201А, РУБИН-202.
Тестеры моноблочного исполнения в зависимости от характеристик источника оптического излучения и измерителя мощности, предназначенные для работы по двум волоконным световодам, имеют следующие модификации:
- для ОМ ВС: РУБИН-021 А, РУБИН-031;
- для ММ ВС: РУБИН-021Б;
- для ММ ВС: ОМ ВС — РУБИН-041.
Тестеры моноблочного исполнения в зависимости от характеристик источника оптического излучения и измерителя мощности, предназначенные для работы по одному волоконному световоду, имеют следующие модификации:
- для ОМ ВС: РУБИН-501 А
- для ММ ВС: РУБИН-501Б.
Элементы настройки измерительной части тестеров (кроме мод. РУБИН-501) конструктивно защищены от несанкционированного проникновения шильдиком, выполненным методом шелкографии на специальной двухслойной самоклеящейся пленке, наклеиваемой на винты и скрепляющие верхнюю и нижнюю части корпуса прибора. Шильдик при попытке несанкционированного вскрытия повреждается. Элементы настройки измерительной части тестера РУБИН-501 конструктивно защищены от несанкционированного проникновения пломбой в виде специальной этикетки на основе литой ПВХ пленки, наклеиваемой на винты, расположенные в отсеке для элементов питания и скрепляющие верхнюю и нижнюю части прибора. Этикетки при попытке несанкционированного вскрытия повреждается.
Наименование характеристики | Значение |
1 | 2 |
Длина волны оптического излучения источника | |
оптического излучения, нм | |
— модификация РУБИН-101 | 1310+20 |
— модификация РУБИН-102 | 1550±20 |
— модификация РУБИН-103 | 1310+20, 1550±20 |
— модификация РУБИН-104 | 850±20, 1300±20 |
— модификация РУБИН-105 | 850±20 |
1 | 2 |
— модификация РУБИН-106 | 1300±20 |
— модификация РУБИН-107 | 850±20, 1300+20, 1310+20, 1550±20 |
— модификация РУБИН-123 | 1310+20, 1490±20, 1550±20 |
— модификация РУБИН-021 А | 1310+20, 1550±20 |
— модификация РУБИН-021Б | 850±20, 1300+20 |
— модификация РУБИН-031 | 1310+20, 1490±20, 1550±20 |
— модификация РУБИН-041 | 850±20, 1300+20, 1310+20, 1550±20 |
— модификация РУБИН-501А | 1310+20 |
— модификация РУБИН-501Б | 1300+20 |
Мощность непрерывного оптического излуче | |
ния на выходе источника оптического излуче | |
ния, дБм, не менее | минус 6 |
Нестабильность мощности оптического излу- | |
чения на выходе источника оптического излу | |
чения: | |
— в течение 15 минут непрерывной работы, дБ, | |
не более | 0,1 |
— в течение 4 часов непрерывной работы, дБ, | |
не более | 0,2 |
Спектральный диапазон измерителей мощности, | нм |

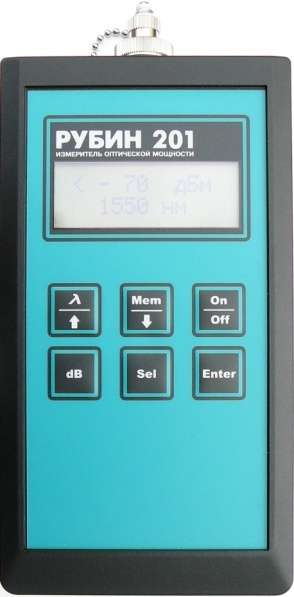

— модификация РУБИН-201 | от 800 до 900, от 1270 до1650 |
— модификация РУБИН-201А | от 1270 до1650 |
— модификация РУБИН-202 | от 1270 до1650 |
— модификация РУБИН-021 А | от 1270 до1650 |
— модификация РУБИН-021Б | от 800 до 900, от 1270 до 1350 |
— модификация РУБИН-031 | от 1270 до1650 |
— модификация РУБИН-041 | от 800 до 900, от 1270 до 1350, |
от 1270 до 1650 | |
— модификация РУБИН-501А | от 1270 до1650 |
— модификация РУБИН-501Б | от 1270 до1350 |
Длина волны калибровки измерителей мощности, нм | |
— модификация РУБИН-201 | 850±10, 1310±10, 1550±10 |
— модификация РУБИН-201А | 1310±10, 1550±10 |
— модификация РУБИН-202 | 1310±10, 1550±10 |
— модификация РУБИН-021 А | 1310±10, 1550±10 |
— модификация РУБИН-021Б | 850±10, 1300±10 |
— модификация РУБИН-031 | 1310±10, 1490±10, 1550±10 |
— модификация РУБИН-041 | 850±10, 1300±10, 1310±10, 1550±10 |
— модификация РУБИН-501А | 1310±10 |
— модификация РУБИН-501Б | 1300±10 |
Диапазон измерений измерителей мощности, Вт | ;дБм) |
— модификация РУБИН-201 | 9 3
от 10 до 2-10″ (от минус 60 до плюс 3)* |
— модификация РУБИН-201А | от 10-7 до 10-3 (от минус 40 до 0) |
— модификация РУБИН-202 | от 3-10-7 до 10-2 (от минус 35 до плюс 10) |
— модификация РУБИН-021 А | от 10-9 до 2-10-3 (от минус 60 до плюс 3) |
— модификация РУБИН-021Б | от 10-8 до 2-10-3 (от минус 60 до плюс 3)* |
— модификация РУБИН-031 | от 10-9 до 2-10-3 (от минус 60 до плюс 3) |
1 | 2 |
— модификация РУБИН-041
— модификация РУБИН-501А — модификация РУБИН-501Б |
9 3
от 10 до 2-10″ (от минус 60 до плюс 3)* от 10-8 до 10-3 (от минус 50 до 0) от 10-8 до 10-3 (от минус 50 до 0) |
Примечание:*) Для измерителей РУБИН-201, РУБИН-021 Б, РУБИН-041, нижний предел диапазона измерений в спектральном диапазоне (800 — 900) нм на длине волны калибровке
8 3 850±10 меньше на 10 дБ и составляет от 10 до 2-10″ (от минус 50 до 3), Вт (дБм) |
|
Пределы допускаемой основной относительной погрешности измерения средней мощности на длинах волн калибровки измерителей мощности, % (дБ) | ±12 (0,5) |
Пределы допускаемой дополнительной погрешности измерения средней мощности на длинах волн калибровки от изменения температуры окружающей среды на каждые 10 °С, %
(дБ) |
±2,4 (0,1) |
Пределы допускаемой погрешности измерения относительных уровней мощности, % (дБ) | ±5 (0,2) |
Время установления рабочего режима, мин, не более | 5 |
Время непрерывной работы, ч, не менее | 8 |
Напряжение питания, В | от 2,2 до 3,6 |
Г абаритные размеры:
— источника оптического излучения, мм, не более — измерителей мощности, мм, не более — тестера в моноблочном исполнении, мм, не более |
85x45x180
85x45x180 85x45x180 |
Масса:
— источника оптического излучения, кг, не более — измерителей мощности, кг, не более — тестера в моноблочном исполнении, кг, не более |
0,7
0,7 0,7 |
Масса тестера в упаковке, кг, не более | 1,5 |
Условия эксплуатации:
— температура окружающей среды, °С относительная влажность окружающей среды при температуре 35°С, % — атмосферное давление, кПа |
от минус 10 до 40 до 98
от 84,0 до 106,0 |
Среднее время наработки на отказ, ч, менее | 2000 |
Поверка осуществляется в соответствии с документом ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Перечень эталонов, применяемых при поверке:
- рабочий эталон единицы средней мощности в ВОСП «РЭСМ-В»: от 10 до 10 Вт, ПГ± 3 %, (850 ± 5) нм, (1310 ± 5) нм, (1490 ± 5) нм, (1550 ± 5) нм, (1625 ± 5) нм;
- спектральная установка МДР-204: от 600 до 1700 нм, ПГ ±1 нм.
Сведения о методах измерений
приведены в разделе 6 документов РВПИ.204419.001 РЭ «Тестеры волоконно-оптические РУБИН. Моноблоки. Руководство по эксплуатации», РВПИ.204415.001 РЭ «Измерители оптической мощности. Руководство по эксплуатации» и РВПИ.204123.002 РЭ «Источники оптического излучения. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тестерам волоконно-оптическим РУБИН
- ГОСТ 8.585-2013 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки».
- ТУ 6658-002-67456293-2015. Тестеры волоконно-оптические РУБИН. Технические условия».
