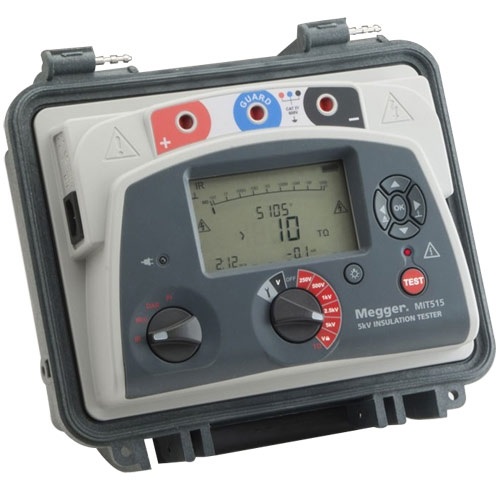

Поверка тестера сопротивления изоляции Megger MIT515
Поверка осуществляется по документу МП 52736-13 «Измерители параметров изоляции высоковольтные BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 года.
Средства поверки: киловольтметр электростатический С197 (кл. т. 1,0); калибратор электрического сопротивления КС-100К5Т (± 1,5 %); магазин сопротивлений высокоомный RCB-1 (± 1 %); калибратор универсальный Fluke 9100 (± 0,05 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции высоковольтным BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
- Техническая документация фирмы «Megger Limited», Великобритания.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения сопротивления изоляции, напряжения постоянного и переменного тока, силы постоянного тока, электрической емкости, вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR), коэффициента диэлектрического разряда (DD).
Поверка тестера сопротивления изоляции Megger MIT515
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
В цифровых модификациях измерителей входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Управление процессом измерения осуществляется встроенным микропроцессором.
| Параметр | Значение | ||||
| Диапазон входного напряжения | 85-265 В (эффективное), 50/60 Гц, 60 ВА | ||||
| Аккумуляторная батарея | 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003 | ||||
| Срок службы батареи | обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ | ||||
| Время зарядки батареи | 2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке | ||||
| 30 минутная быстрая зарядка | час работы при 5 кВ с нагрузкой 100 MΩ | ||||
| Испытательное напряжение | 250 В, 500 В, 1000 В, 2500 В, 5000 В | ||||
| Испытательное напряжение, определяемое пользователем | от 100 В до 1 кВ с шагом 10 В; от 1 кВ до 5 кВ с шагом 25 В | ||||
| Погрешность (23°C, 10 кВ) | 5000 В | 2500 В | 1000 В | 500 В | 250 В |
| от ±5% до 1 TΩ | 500 GΩ | 200 GΩ | 100 GΩ | 50 GΩ | |
| от ±20% до 10 TΩ | 5 TΩ | 2 TΩ | 1 TΩ | 500 GΩ | |
| Ввод Guard | 2% ошибка при защите утечки 500 kΩ с нагрузкой 100 MΩ | ||||
| Диапазон аналоговой формы отображения сопротивления | от 100 kΩ до 10 TΩ | ||||
| Диапазон цифровой формы отображения сопротивления | от 10 kΩ до 10 TΩ | ||||
| Ток короткого замыкания | 3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА | ||||
| Сигнализация по сопротивлению изоляции | от 100 kΩ до 1 GΩ | ||||
| Заряд конденсатора | <3 с/μF при 3 мА до 10 кВ | ||||
| Разряд конденсатора | <250 мс/μF для разряда от 5000 В до 50 В | ||||
| Диапазон по емкости (свыше 500 В) | от 10 нF до 25 мкF (зависит измеряемого напряжения) | ||||
| Погрешность по емкости (23°C) | ±10% ±5 nF | ||||
| Погрешность выходного напря-жения (>200 В, от 0°C до 30°C) | +4%, -0%, ±10 В от номинального испыта-тельного напряжения при 1 GΩ | ||||
| Диапазон измерения тока | от 0.01 нA до 6 мA | ||||
| Погрешность измерения тока (23°C) | ±5% ±0.2 нA при всех напряжениях | ||||
| Подавление помех (шума) | 1 мА на 250 В, максимум до 3 мА | ||||
| Диапазон вольтметра | от 30 В до 660 В переменного или посто-янного тока, 50/60 Гц | ||||
| Погрешность вольтметра | ±3%, ±3 В | ||||
| Диапазон таймера | до 99 минут, минимальная установка 15 секунд | ||||
| Емкость памяти | 5½ часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции | ||||
| Режимы тестирования | IR, IR(t), DAR, PI | ||||
| Интерфейс | USB тип B (устройство) | ||||
| Выход сигнала в реальном масштабе времени | USB, 1 показание в секунду (напряжение, ток и сопротивление) | ||||
| Высота над уровнем моря | 3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены |
||||
| Рабочая температура | от -20°C до 50°C | ||||
| Температура хранения | от -25°C до 65°C | ||||
| Относительная влажность | 90% без конденсации влаги при 40°C | ||||
| Степень защиты | IP65 (крышка закрыта), IP40 (крышка открыта) | ||||
| Безопасность | соответствует требованиям IEC 61010-1, CATIV 600 V | ||||
| Электромагнитная совместимость | соответствует требованиям of IEC61326-1 | ||||
| Размеры | длина 315 мм x ширина 285 мм x высота 181 мм | ||||
| Масса | 4.5 кг | ||||
Поверка осуществляется по документу МП 52736-13 «Измерители параметров изоляции высоковольтные BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 года.
Средства поверки: киловольтметр электростатический С197 (кл. т. 1,0); калибратор электрического сопротивления КС-100К5Т (± 1,5 %); магазин сопротивлений высокоомный RCB-1 (± 1 %); калибратор универсальный Fluke 9100 (± 0,05 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции высоковольтным BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
- Техническая документация фирмы «Megger Limited», Великобритания.
