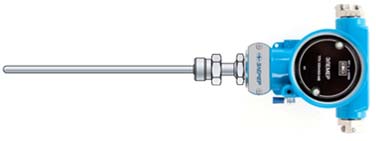

Поверка термопреобразователя универсального ТПУ 0304
Поверка осуществляется по документу МП 207.1-009-2017 «Термопреобразователи универсальные ТПУ 0304. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.03.2017 г.
Основные средства поверки:
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09); Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06);
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15);
Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
- ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4227-062-13282997-04 Термопреобразователи универсальные ТПУ 0304. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и или цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Поверка термопреобразователя универсального ТПУ 0304
Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление (для первичных преобразователей температуры термопреобразователей сопротивления) или в термоэлектродвижущую силу (для первичных преобразователей температуры термоэлектрических) и последующем преобразовании сигнала от первичного преобразователя (в зависимости от конструктивного исполнения): в унифицированный сигнал постоянного тока от 4 до 20 мА, в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым выходным сигналом HART-протокола, в цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Термопреобразователи выпускаются в четырех модификациях — ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ, различающихся по типу выходного сигнала и по конструктивному исполнению.
В состав термопреобразователей входят:
- первичные преобразователи температуры;
- измерительные преобразователи (ИП): ИП 0304/М1 (для ТПУ 0304/М1), ИП 0304/М1-Н (для ТПУ 0304/М1-Н), ИП 0304/М2-Н (для ТПУ 0304/М2-Н);
- измерительные преобразователи ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА или электронный блок ИП 0304/М3-МВ (для ТПУ 0304/М3-МВ);
- светодиодный (СД) или жидкокристаллический (ЖК) модули индикации (ТПУ 0304/М2-Н).
В качестве первичных преобразователей (ПП) температуры используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или термоэлектрические преобразователи (ТП) по ГОСТ 6616-94.
ИП выполнен в виде единого конструктивного узла, который устанавливается в головку термопреобразователя.
ИП и электронный блок являются микропроцессорными устройствами.
Термопреобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd»;
- повышенной надежности для эксплуатации на объектах атомных станций (АС) с добавлением в шифре индекса «А»;
- морское с добавлением в их шифре индекса «ОМ».
Программное обеспечение
В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термопреобразователей. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) | Значение | ||
ТПУ 0304/М1 | ТПУ 0304/М1-Н ТПУ 0304/М2-Н | ТПУ 03-4/М3-МВ | |
Идентификационное наименование ПО | Настройка приборов серии ИПМ 0399/М0, ИП 0304, НКГЖ.00131.001-01 | HARTconfig,
НКГЖ.00131.001-02 |
MODBUSconfig, НКГЖ.00133.001-02 REG 0304 V0.0.4 P0LZ_0304_V0.0.4 |
Номер версии
(идентификационный номер) ПО |
не ниже 2.0.3 | не ниже 11.0 | не ниже 1.023 |
Цифровой идентификатор ПО | по номеру версии |
Идентификационные данные (признаки) | Значение | |||
ТПУ 0304/М1 | ТПУ 0304/М1-Н | ТПУ 0304/М2-Н | ТПУ 03-4/М3-МВ | |
Идентификационное наименование ПО | МСИС PIC16 LF876_V2.30_ 22.5mA.hex | IP0304M1H_
v12.hex |
IP0304M2H_
ver12.hex |
0304 C8051 F304 _v.0.0.2 |
Номер версии
(идентификационный номер) ПО |
не ниже 2.3 | не ниже 12 | не ниже 12 | не ниже 0.0.2 |
Цифровой идентификатор ПО | по номеру версии |
Диапазон измерений температуры, °С | Пределы допускаемой основной приведенной погрешности, у1, % (от диапазона измерений), для индекса заказа | Тип НСХ первичного преобразователя | |
А | Б | ||
от -50 до +200 | ±0,15 | ±0,25 | 100М |
от -50 до +500 | ±0,15 | ±0,25 | 100П |
от -200 до +600 | ±0,15 | ±0,25 | Pt100 |
от -50 до +600 | ±0,15 | ±0,25 | Pt100 |
от -50 до +200 | ±0,15 | ±0,25 | Pt100 |
от -60 до +600 ** | ±0,15 | ±0,25 | Pt100 |
от -50 до +750 | ±0,2 | ±0,4 | J |
от -50 до +600 | ±0,2 | ±0,4 | L |
от -50 до +1300 | ±0,15 | ±0,5 | К |
от -60 до +1300 ** | ±0,15 | ±0,5 [±0,3]* | К |
от 0 до +1700 | ±0,2 | ±0,4 | S |
от +300 до +1800 | ±0,25 | ±0,5 | В |
от -50 до +1300 | ±0,25 | ±0,3 | N |
Поверка осуществляется по документу МП 207.1-009-2017 «Термопреобразователи универсальные ТПУ 0304. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.03.2017 г.
Основные средства поверки:
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09); Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06);
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15);
Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
- ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4227-062-13282997-04 Термопреобразователи универсальные ТПУ 0304. Технические условия
