Поверка термопреобразователя сопротивления ТСМ 012, ТСП 012
Поверка осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометры сопротивления платиновые вибропрочные ПТСВ-1-2, ПТСВ-1-3 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от минус 50 до плюс 500 °С;
- многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10, ПГ при измерении сопротивления (1 мА): ±(0,0005+10-5 R) Ом;
- термостаты жидкостные типов ТПП-1.1, «ТЕРМОТЕСТ-100», диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры: ±(0,004.0,01) °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методах измерений
- приведены в соответствующих разделах Руководств по эксплуатации РГАЖ 2.821.012 РЭ, РГАЖ 2.821.012.02 РЭ и паспортов РГАЖ 2.821.012 ПС или РГАЖ 2.821.012.50 ПС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления ТСМ 012, ТСП 012
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- РГАЖ 2.821.012.02 ТУ Термопреобразователи сопротивления ТСМ 012, ТСП 012, ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М. Технические условия.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус ТС, а также температуры поверхности твердых тел, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, 11С групп Т1 … Т6 по ТР ТС 012/2011.
Поверка термопреобразователя сопротивления ТСМ 012, ТСП 012
Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту -ЧЭ) и величиной изменения температуры.
В зависимости от способа контакта с измеряемой средой изготавливают погружаемые ТС и поверхностные ТС (далее по тексту — ТС.П). Погружаемые ТС имеют модели с соединительным кабелем (далее по тексту — ТС.К) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту — ТСп).
ТС изготавливают в общепромышленном (далее по тексту — ТС-Оп) и во взрывозащищенном (далее по тексту — ТС-Ех) исполнениях.
Взрывозащищенность ТС-Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (для ТС-Exd), либо для ТС, относящихся к простому электрооборудованию, — «искробезопасная электрическая цепь «i» (для ТС-Exi) или «взрывонепроницаемая оболочка»+«искробезопасная электрическая цепь «i» (для ТС-Exdi).
Все ТС изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.
Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ТС.ОВ).
Все погружаемые ТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ТС.В).
Модели ТС имеют исполнения, отличающиеся друг от друга по диапазону измеряемых температур, по конструкции ЧЭ, по виду номинальной статической характеристики (далее по тексту — НСХ) преобразования, по количеству ЧЭ, по схеме соединения внутренних проводов с ЧЭ, по виброустойчивости, по виду установочного устройства, по конструкции и материалу защитного корпуса, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по длине соединительного кабеля.

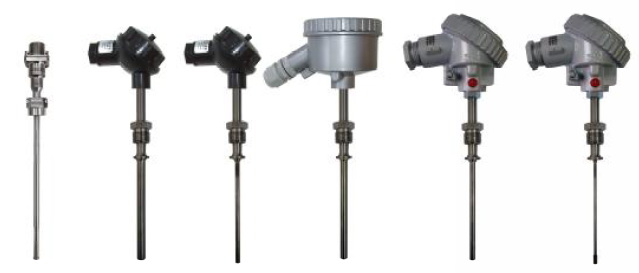

ТС состоят из ЧЭ, защитного корпуса и либо клеммной головки, либо соединительного кабеля и клеммной головки, либо разъема, либо соединительного кабеля.
ЧЭ выполнены на основе либо микропровода, либо пленочных терморезисторов.
Установочное устройство для крепления погружаемых ТС на объекте измерений представляет собой устанавливаемый на защитном корпусе ТС либо подвижный штуцер с резьбой М20х1,5 (или М8х1, или М12х1,25, или М12х1,5, или М14х1,5, или М16х1,5, или G1/2, или М27х2) с приварным уплотнительным кольцом, либо неподвижный штуцер с резьбой М20х1,5 (или G1/2, или K1/2″, или R1/2, или K3/4″, или R3/4), либо передвижной штуцер с резьбой М20х1,5 (или М8х1, или М12х1,5, или М16х1,5, или М27х2) (не входит в комплект поставки), либо усиленный неподвижный штуцер с резьбой М20х1,5 (или М27х2, или G1/2, или K1/2″, или R1/2, или K3/4″, или R3/4), непосредственно на котором установлена клеммная головка.
Защитный корпус погружаемых ТС выполнен на основе трубы с приварным дном из нержавеющих сталей 12Х18Н10Т или 10Х17Н13М2Т.
Защитный корпус поверхностных ТС выполнен из алюминиевого сплава или нержавеющей стали с плоским дном или дном, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.
Клеммная головка ТС выполнена из либо литьевого алюминиевого сплава, либо стеклонаполненного полиамида, либо прессматериала, либо поликарбоната.
Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:
- оплетки из металлических проволок и фторопластовой трубки,
- оплетки из металлических проволок, фторопластовой трубки и металлорукава в полихлорвиниловой изоляции,
- оплетки из металлических проволок, фторопластовой трубки и нержавеющего металлорукава,
- оплетки из металлических проволок,
Рабочие диапазоны измеряемых температур, °С:
- от минус 50 до плюс 250 (для ТСП 012 класса допуска АА по ГОСТ 6651-2009);
- от минус 60 до плюс 200, от минус 60 до плюс 450 (для ТСП 012 класса допуска А по ГОСТ 6651-2009);
- от минус 60 до плюс 200, от минус 60 до плюс 500 (для ТСП 012 классов допуска В, С по ГОСТ 6651-2009);
- от минус 50 до плюс 120 (для ТСМ 012 класса допуска А по ГОСТ 6651-2009);
- от минус 60 до плюс 180 (для ТСМ 012 классов допуска В, С по ГОСТ 6651-2009) Условное обозначение НСХ преобразования по ГОСТ 6651-2009: 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000
- Класс допуска по ГОСТ 6651-2009: АА, А, В, С
Допуск (по ГОСТ 6651-2009), °С:
- ± (0,1 + 0,0017-| t |) — для ТСП 012 класса допуска АА;
- ± (0,15 + 0,002-1 t |) — для ТС класса допуска А;
- ± (0,3 + 0,005-1 t |) — для ТС класса допуска В;
- ± (0,6 + 0,01 -1 t |) — для ТС класса допуска С, где | t | — абсолютное значение температуры, °С, без учета знака).
Электрическое сопротивление изоляции измерительных цепей относительно защитного корпуса ТС, а также между электрически несвязанными цепями ТС, не менее:
- 100 МОм — при температуре (25 ± 10) °С и относительной влажности от 30 до 80 %;
- 0,5 МОм — при температуре 40 °С и относительной влажности 100 %;
- 10 МОм — при верхнем значении температуры рабочего диапазона.
Время термической реакции Т0,63 погружаемых ТС, с, не более:
- 9 — для ТС с защитным корпусом 04, 05, 06 мм, 010 мм с переходом на 06 мм, 010 мм с переходом на 06,5 мм, 010 мм с переходом на 04,5 мм; 08 мм с переходом на 06 мм;
- 15 — для ТС с защитным корпусом 08 мм, 010 мм с переходом на 08 мм;
- 25 — для ТС с защитным корпусом 010 мм
Время термической реакции t0,63 погружаемых ТС с малоинерционным ЧЭ, с, не более:
- 4,5 — для ТС с защитным корпусом 03 мм;
- 5 — для ТС с защитным корпусом 04 мм;
- 6 — для ТС с защитным корпусом 05, 06 мм, 010 мм с переходом на 06 мм, 010 мм с переходом на 06,5 мм, 010 мм с переходом на 04,5 мм; 08 мм с переходом на 06 мм;
- 9 — для ТС с защитным корпусом 08 мм, 010 мм с переходом на 08 мм;
- 15 — для ТС с защитным корпусом 010 мм.
Поверка осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометры сопротивления платиновые вибропрочные ПТСВ-1-2, ПТСВ-1-3 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от минус 50 до плюс 500 °С;
- многоканальный прецизионный измеритель/регулятор температуры МИТ 8.10, ПГ при измерении сопротивления (1 мА): ±(0,0005+10-5 R) Ом;
- термостаты жидкостные типов ТПП-1.1, «ТЕРМОТЕСТ-100», диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры: ±(0,004.0,01) °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методах измерений
- приведены в соответствующих разделах Руководств по эксплуатации РГАЖ 2.821.012 РЭ, РГАЖ 2.821.012.02 РЭ и паспортов РГАЖ 2.821.012 ПС или РГАЖ 2.821.012.50 ПС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления ТСМ 012, ТСП 012
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- РГАЖ 2.821.012.02 ТУ Термопреобразователи сопротивления ТСМ 012, ТСП 012, ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М. Технические условия.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
