Поверка термопреобразователя с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205
Поверка осуществляется по Рекомендации МИ 2356-2006 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205. Методика поверки», утвержденной ФГУП «ВНИИФТРИ» 18.08.2006 г. и зарегистрированной ФГУП «ВНИИМС» 28.08.2006 г.
Сведения о методиках (методах) измерений
- Метод измерений содержится в разделе «Порядок работы» паспорта НКГЖ.411521.012ПС.
Нормативные документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ—205, ТХКУ-205:
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
- ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал. Могут обеспечивать измерение температуры как нейтральных, так и агрессивных сред. Используются в системах автоматического контроля, регулирования и управления технологическими процессами в промышленных условиях различных отраслей.
Поверка термопреобразователя с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205

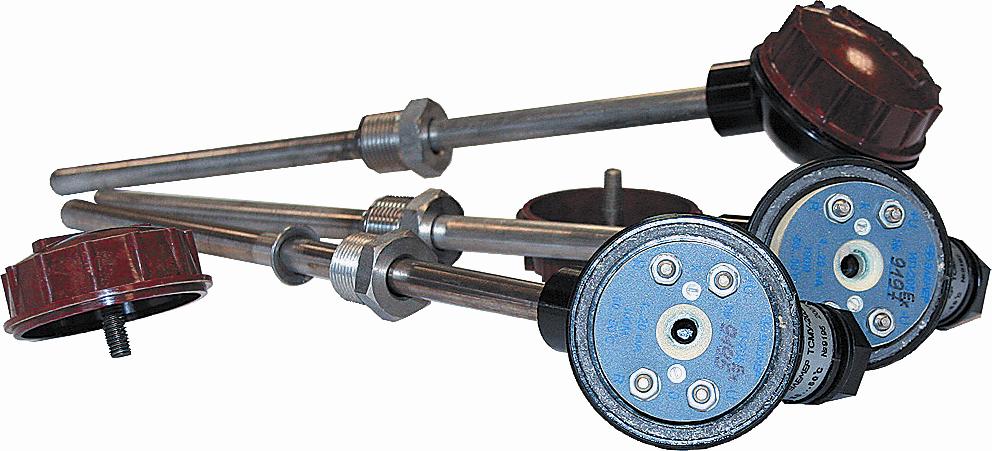

Термопреобразователи состоят из первичного преобразователя и измерительного преобразователя (ИП). В качестве первичного преобразователя используются термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) 50М, 100М, 50П, 100П по ГОСТ 6651-2009 и Pt100 DIN 43760, преобразователи термоэлектрические (ТП) с НСХ ТХА (К), ТХК (L) по ГОСТ Р 8.585-2001. ТС преобразует температуру в электрическое сопротивление, ТП – в термоэлектродвижущую силу (т.э.д.с.).
ИП преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый сигнал 0…5 или 4…20 мА. Он выполнен в виде единого конструктивного узла, который устанавливается в головке первичного преобразователя, и залит компаундом. ИП состоит из стабилизатора напряжения, термометрического моста, источника тока, элементов, обеспечивающих линейность преобразования температуры в ток. В ИП из состава ТХАУ-205, ТХКУ-205 (ТХАУ-205Ех, ТХКУ-205Ех) входит компенсатор температуры «холодного» спая. Для взрывозащищенных термопреобразователей в схеме ИП применяется искрозащитный диодный барьер.
Стабилизатор напряжения обеспечивает питание термометрического моста и прецизионной части источника тока. Изменение температуры вызывает разбаланс моста. Напряжение разбаланса управляет током, который изменяется пропорционально температуре и не зависит от нагрузки. Компенсатор температуры «холодного» спая устраняет влияние температуры окружающей среды на «холодный» спай ТП и, тем самым, на точность преобразования температуры в ток.
Рабочие условия применения соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008:
• температура окружающего воздуха от минус 50 до плюс 70 °С;
• относительная влажность 95 % при температуре 35 °С.
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры не превышает 0,5 предела допускаемой основной погрешности.
Поверка осуществляется по Рекомендации МИ 2356-2006 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205. Методика поверки», утвержденной ФГУП «ВНИИФТРИ» 18.08.2006 г. и зарегистрированной ФГУП «ВНИИМС» 28.08.2006 г.
Сведения о методиках (методах) измерений
- Метод измерений содержится в разделе «Порядок работы» паспорта НКГЖ.411521.012ПС.
Нормативные документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ—205, ТХКУ-205:
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
- ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
