Поверка термометров цифровых малогабаритных ТЦМ 9410
Поверка осуществляется по документу МП 207.1-019-2017 «Термометры цифровые малогабаритные ТЦМ 9410». Методика поверки», утвержденному ФГУП «ВНИИМС» 24.03.2017 г.
Основные средства поверки:
- Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14).
- Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10).
- Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09).
- Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
- Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06).
- Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15).
- Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03). Компараторы-калибраторы универсальные КМ 300 (Регистрационный номер № 54727-13). Имитаторы термопреобразователей сопротивления МК 3002 (Регистрационный № 18884-99). Калибраторы температуры поверхностные КТП-500 (Регистрационный № 21590-06). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ТУ 4211-065-13282997-05 Термометры цифровые малогабаритые ТЦМ 9410. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и регистрации температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной арматуры первичных преобразователей температуры, для измерений температуры поверхности твердых, в том числе вращающихся, тел, а также для измерений входных сигналов в виде напряжения постоянного тока и сопротивления постоянному току.

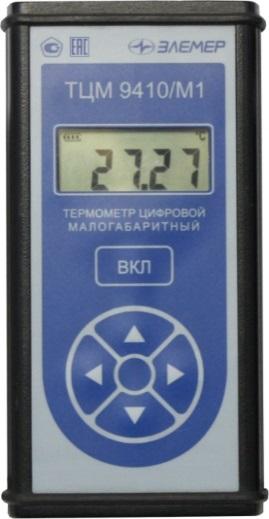

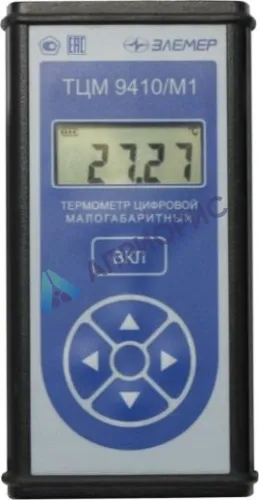

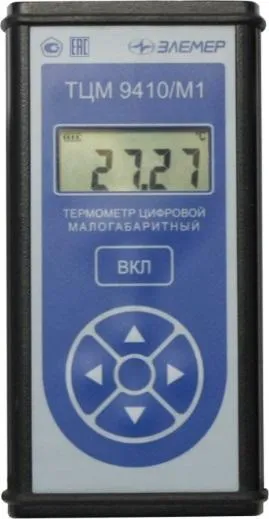

Поверка термометров цифровых малогабаритных ТЦМ 9410
Термометры представляют собой многофункциональные микропроцессорные переконфигурируемые потребителем приборы и состоят из измерительных блоков с подключаемыми штатными первичными преобразователями температуры (ППТ) через специальный разъем на корпусе прибора или при помощи удлинительного кабеля. В качестве ППТ также могут использоваться любые термопреобразователи сопротивления и термоэлектрические преобразователи утвержденных типов, при этом, для соединения с измерительным блоком термометра используются специальные измерительные кабели (КИ).
Принцип действия термометров основан на аналого-цифровом преобразовании измеряемых электрических сигналов, поступающих от ППТ, и передаче их в микропроцессорный модуль, который обеспечивает сбор и обработку измерительной информации, в том числе фиксацию минмимальных и максимальных значений температуры. На жидкокристаллическом индикаторе измерительного блока термометра отображаются результаты измерения в цифровом виде, а также сведения о режимах работы. Микропроцессорный измерительный блок обеспечивает расширение функциональных возможностей термометров. С помощью клавиатуры он может быть сконфигурирован на любой из требуемых типов первичных преобразователей, а также индивидуальную статическую характеристику. При подключении комплектного первичного преобразователя температуры к измерительному блоку его тип и метрологические характеристики определяются автоматически.
В качестве первичных преобразователей используются термопреобразователи серии ТТЦ (погружные и поверхностные), перечисленные в таблице 3, и преобразователи, номинальные статические характеристики преобразования (НСХ) которых приведены в таблице 4.
Конструктивные исполнения измерительного блока, термопреобразователей ТТЦ и кабелей измерительных КИ обеспечивают возможность последовательного подключения к одному измерительному блоку тех первичных преобразователей, на номинальную статическую характеристику преобразования которых он настроен. Это позволяет с одним измерительным блоком использовать несколько типов первичных преобразователей.
Термометры в комплекте с ТТЦ (ТТЦ01-180, ТТЦ01И-180, ТТЦ01-350-1, ТТЦ01-450-1 -повышенной точности) и блоки измерительные термометров применяются в качестве эталонов при поверке рабочих средств измерений температуры (ТС, ТП), а также в качестве высокоточных средств измерений при калибровке и поверке рабочих средств измерений температуры как в лабораторных и промышленных условиях, так и полевых условиях.
Термометры выпускаются в модификациях: ТЦМ 9410/М1, ТЦМ 9410/М2, ТЦМ 9410/М1Н, ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н, различающихся дизайном конструкции и видом исполнения (общепромышленное и взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь»).
Программное обеспечение
В термометрах предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термометров с компьютером используется внешнее программное обеспечение (ПО) типа TCMTUNING (для ТЦМ 9410/М 1,ТЦМ 9410Ех/М1, ТЦМ 9410/М2) и TCM9610ARM (для ТЦМ 9410/М 1Н, ТЦМ 9410Ех/М1Н), которое не оказывает влияния на метрологические характеристики термометров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термометров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термометров и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) | Значение | ||
ТЦМ 9410/М1, ТЦМ 9410Ех/М1 | ТЦМ 9410/М2 | ТЦМ 9410/М1-Н, ТЦМ 9410Ех/М1-Н | |
Идентификационное наименование ПО | TCM9410 М1 V1 _13_ MSP430.a43 | TCM9410 M2 V1 13 _ MSP430.a43 | TCM9410 M1N ATMEG A128 V1 41.hex |
Номер версии (идентификационный номер) ПО | не ниже 13 | не ниже 13 | не ниже 41 |
Цифровой идентификатор (ПО) | по номеру версии | по номеру версии | по номеру версии |
Основные метрологические характеристики термометров в комплекте с термопреобразователем ТТЦ | Тип
термопреобразователя ТТЦ |
Тип НСХ термопреобразователя ТТЦ | ||
Диапазон измерений температуры, °С | Пределы допускаемой основной абсолютной погрешности А, °С * | Разрешающая способность (единица наименьшего разряда), °С | ||
от -50 до +200 | +(0,05+0,0005-Itl) | 0,01 | ТТЦ01-180 | Pt100 |
ТТЦ01И-180 | ||||
от -50 до +350 | ТТЦ01-350-1 | |||
от -50 до +450 | ТТЦ01-450-1 | |||
от -50 до +350 | ±(0,1+0,00075-Itl) | 0,1 | ТТЦ01-350-2 | |
от -50 до +600 | +(0,2+0,0015-Itl) | ТТЦ01-600-2 | ||
от -50 до +200 | ±(0,3+0,005-Itl) | ТТЦ13-180-1** | ||
±(0,1+0,002-Itl) | ТТЦ13-180-2** | |||
ТТЦ13-180-3** | ||||
от -50 до +120 | ±(0,1+0,001-Itl) | ТТЦ14-180-2 | ||
от -50 до +120 | ±(0,1+0,001-Itl) | ТТЦ14-180-3 | ||
от -40 до +700 | ±(0,5+0,002-Itl) | ТТЦ05-700 | J | |
от 0 до +900 | ±(1,0+0,003 t) | ТТЦ05-900 | К | |
от -40 до +500 | ±2 | ТТЦ03-500 | ||
ТТЦ03И-500 | ||||
ТТЦ03И-500-1 | ||||
от 0 до +1300 | ±(0,5+0,001t) | ТТЦ06-1300-1 | N | |
±(1,0+0,002 t) | ТТЦ06-1300-2 | |||
от +600 до +1300 | ±(1,0+0,003 t) | К | ||
от -40 до +600 | ±2,8 | |||
от +600 до +1700 | ±(0,5+0,002 t) | ТТЦ15-1600 | В | |
от 0 до +1600 | S | |||
от 0 до +600 | ±(0,5+0,012-Itl) | ТТЦ07П-600 | К | |
от -40 до +400 | ТТЦ08-400 | |||
ТТЦ08-400У | ||||
ТТЦ09-400 | ||||
от -40 до +600 | ±(1,0+0,003-Itl) | ТТЦ11-600 | К | |
от -40 до +700 | ±(1,0+0,002-Itl) | J | ||
от -40 до +250 | ±(0,5+0,012-Itl) | ТТЦ16-250 | К | |
от -40 до +300 | ТТЦ 17-300 | |||
от -40 до +600 | ТТЦ18-600 | |||
от -40 до +300 | ТТЦ20-300 | |||
от -40 до +300 | ТТЦ21-300 | |||
от -40 до +400 | ТТЦ22-400 | |||
1 — t — Измеряемая температура, °С.
2 — * К данным значениям пределов допускаемой основной абсолютной погрешности прибавляется одна единица наименьшего разряда. 3 — **В комплекте с кабелем измерительным КИ2-ТС. |
Измеряемая
величина |
Основные метрологические характеристики блока измерительного в комплекте с кабелем измерительным | Первичный
преобразователь |
Шифр
кабеля |
|||
Диапазон
измерений |
Пределы допускаемой основной абсолютной погрешности, А * | измери | ||||
тип
НСХ |
а,°С-1 | тельного | ||||
±0,10 °С | 50М | 0,00428 | ||||
от -50 до +200 °С | ±0,06 °С | 100М | ||||
±0,10 °С | 50М | 0,00426 | ||||
±0,06 °С | 100М | КИ1-ТС | ||||
±0,10 °С | 50П | 0,00391 | ||||
от -50 до +600 °С | ±0,06 °С | 100П | ||||
±0,06 °С | Pt100 | 0,00385 | ||||
от -50 до +1300°С | ±0,6 °С | K | КИ-ХА | |||
Температура | от -50 до +1100°С | ±0,6 °С | — | J | КИ-ЖК | |
от 50 до +600 °С | ±0,6 °С | L | КИ-ХК | |||
от 0 до +1700 °С | ±2,0 °С | S | КИ-ПП | |||
от +300 до +1800 °С | ±3,0 °С | В | КИ-ПР | |||
от 0 до +1800 °С | ±2,0 °С | A-1 | КИ-
вр*** |
|||
от -50 до +400 °С | ±1,0 °С | Т | КИ-
МК*** |
|||
от -110 до +1300°С | ±0,6 °С | N | КИ-НН | |||
Напряжение | от -10 до +100 мВ | ±(0,006+10-4|И|**) мВ | ||||
Сопротивле
ние |
от 0 до 320 Ом | — | ±0,02 Ом | — | — | КИ1-ТС |
1 — Рабочий диапазон температуры применения измерительных кабелей — от | -50 до +70 °С. | |||||
2 — * — К данным значениям пределов допускаемой основной абсолютной погрешности прибавляется одна единица наименьшего разряда.
3 — ** и — Измеряемое напряжение, мВ. 4 — *** — По специальному заказу. |
Наименование характеристики | Значение |
Пределы допускаемой дополнительной погрешности | |
от изменения температуры окружающей среды в диа- | |
пазоне рабочих температур, на каждые 10 °С измене- | |
ния температуры: | |
для ТЦМ 9410/М1, ТЦМ 9410/М2 | ±0,5А |
для ТЦМ 9410/М1Н: | |
— для входных сигналов от ТС и ТП; | ±0,5А |
— для входных сигналов в виде напряжения постоян- | |
ного тока и сопротивления постоянному току | ±А |
(А — пределы допускаемой основной абсолютной по | |
грешности, см. таблицу 3) | |
Пределы допускаемой дополнительной погрешности, | |
вызванной изменением температуры свободных кон | ±0,5 |
цов ТП, °С | |
Нормальные условия измерений: | |
— температура окружающей среды, °С | от +15 до +25 |
— относительная влажность, % | от 30 до 80 |
— атмосферное давление, кПа | от 84 до 106,7 |
Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания, В: | |
для ТЦМ 9410/М1, ТЦМ 9410/М1Н | |
— от встроенного аккумуляторного блока | 4,8 |
— от сетевого блока питания | 7,2; |
для ТЦМ 9410/М2 | |
— от двух батареек типоразмера АА каждый на- | 1,5 |
пряжением | |
— от двух аккумуляторов типоразмера АА каж- | 1,2 |
дый напряжением | |
Г абаритные размеры | |
(длинахширинахвысота), мм, не более | |
ТЦМ 9410/М1, ТЦМ 9410/М1Н | 170x85x35 |
ТЦМ 9410/М2 | 142x70x25 |
Масса блока измерительного ТЦМ, кг, не более | |
ТЦМ 9410/М1, ТЦМ 9410/М1Н | 0,5 |
ТЦМ 9410/М2 | 0,2 |
Условия эксплуатации: | |
— температура окружающей среды, °С | от -10 до +50; от -30 до +50; от -20 до +60 |
— относительная влажность, % | 95 |
— атмосферное давление, кПа | от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее | 20000 |
Средний срок службы, лет, не менее | 6 |
Маркировка взрывозащиты | |
ТЦМ 9410Ех/М1 и ТЦМ 9410Ех/М1Н | 0Ех1аПАТ6 Х |
Поверка осуществляется по документу МП 207.1-019-2017 «Термометры цифровые малогабаритные ТЦМ 9410». Методика поверки», утвержденному ФГУП «ВНИИМС» 24.03.2017 г.
Основные средства поверки:
- Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14).
- Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10).
- Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 — преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09).
- Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
- Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06).
- Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15).
- Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03). Компараторы-калибраторы универсальные КМ 300 (Регистрационный номер № 54727-13). Имитаторы термопреобразователей сопротивления МК 3002 (Регистрационный № 18884-99). Калибраторы температуры поверхностные КТП-500 (Регистрационный № 21590-06). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ТУ 4211-065-13282997-05 Термометры цифровые малогабаритые ТЦМ 9410. Технические условия.
