Поверка теплосчетчиков ВИС.Т1
Поверка осуществляется по документам ВАУМ.407312.114 МП1 «Теплосчетчики ВИС.Т1 (полнопроходное исполнение). Методика поверки» и ВАУМ.407312.114 МП2 «Теплосчетчики ВИС.Т1 (погружное исполнение). Методика поверки», утвержденным ФГУП «ВНИИМС» 25.03.2013 г.
Основное поверочное оборудование:
- установка для поверки расходомеров и счетчиков жидкости 0ПУС-01, диапазон расхода от 0,025 до 125 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения, с погрешностью ± 0,07% при измерении массы и массового расхода весовым методом;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью ±0,2%;
- поверочная установка METR0ST-112-100/160T, диапазон расхода от 0,02 до 200 м /ч, с погрешностью ±0,1%.
- автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01 до 200 м /ч, с погрешностью ±0,05% (весовой метод);
- мегомметр М1101М, диапазон измерения 0 — 500 МОм при 500 В;
- магазин сопротивлений Р3026, пределы отклонения сопротивления ±0,005%;
- нутромер микрометрический НМ 1250 (150-1250 мм, погрешность ±0,02 мм) или НМ 4000 (1250-4000 мм, погрешность ±0,06 мм).
Сведения о методах измерений
изложены в документах ВАУМ.407312.114РЭ1 «Теплосчетчики ВИС.Т1 (полнопроходное исполнение). Руководство по эксплуатации» и ВАУМ.407312.114РЭ2 «Теплосчетчики ВИС.Т1 (погружное исполнение). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ВИС.Т1
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
- ГОСТ 28723-90. «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ТУ 4218-001-45859091-04. «Теплосчетчики ВИС.Т1. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах теплоснабжения и водоснабжения.

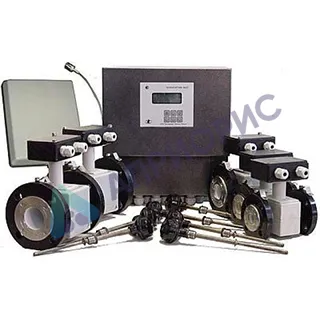

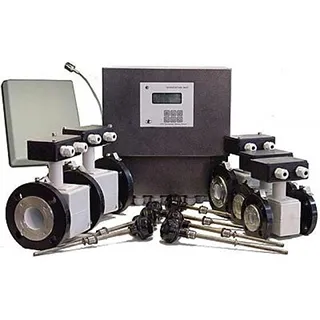

Поверка теплосчетчиков ВИС.Т1
Принцип работы теплосчётчика основан на измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчики имеют три исполнения (ВС, ПС, ТС) в зависимости от них в состав теплосчетчика входят полнопроходные электромагнитные преобразователи расхода, погружные электромагнитные преобразователи скорости, электронный блок.
Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, USB и иметь частотный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам) (0-1000 Гц; 0-10000 Гц и др.) Электронный блок может иметь дополнительно интерфейс типа Centron^ для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластмассовом корпусе, со степенью защиты не ниже 1Р40. По индивидуальному заказу возможно изготовление электронных блоков со степенью защиты ГР65.
Значение наибольшего (максимального) объемного расхода GB для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода Gn соответствует 10% от GB,
значение наименьшего (минимального) объемного расхода GH соответствует GB/DD, где DD — динамический диапазон измерения расхода: DD= 250, для полнопроходных первичных преобразователей расхода ДУ от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных преобразователей скорости Ду от 400 до 4000 мм.
Измеряемая среда | Теплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, хладагенты, суспензии, эмульсии, смеси с удельной проводимостью от 3х10-6 до 10 См/м. |
Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм | 2,5; 4; 6; 10; 15; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1100;1200; 1300; 1400; 1500 |
Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм | 400 . . . 4000 |
Диапазон температур рабочей среды, °С -воды
-хладагента, электропроводящей жидкости -пар |
0 . . . +200 -50 . . . +200 +100 . . . +400 |
Диапазон измерения разности температур теплоносителя, °С
— воды, конденсата -пара |
1 …199 1 …399 |
Пределы допускаемой относительной погрешности полнопроходных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Он до Оп, % | ±2 |
Пределы допускаемой относительной погрешности полнопроходных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Оп до Ов, % | ±0,6; ±0,2* |
Пределы допускаемой относительной погрешности погружных электромагнитных первичных преобразователей, при измерении объемного расхода и объема воды в диапазоне расходов от Gп до Gв, %
-два преобразователя скорости -три преобразователя скорости |
±1,6
±2,0 |
Пределы допускаемой относительной погрешности погружных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Gн до G^ %
-два преобразователя скорости -три преобразователя скорости |
±2,5
±3 |
Пределы допускаемой относительной погрешности при измерении количества теплоты в диапазоне расходов от Gп до Gв, при разности температур в подающем и обратном трубопроводе, At, %
-для погружного и исполнения ПС |
±(1,6+6,9/ At-6,4/ At2+3,8/ At3) +1 |
Пределы допускаемой относительной погрешности электронного блока при измерении количества теплоты, % | ±(1,3+1/ At+0,005Gв/G) |
Пределы допускаемой абсолютной погрешности при измерении температуры t, °С, без учета [с учетом] погрешности термопреобразователей, % | ± (0,1+0,001-t) [± (0,6+0,004-t)] |
Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления [относительной погрешности с учетом погрешности преобразователей давления в диапазоне рабочих давлений], % | ±0,15 [± 2] |
Пределы допускаемой относительной погрешности измерения времени, % | ± 0,01 |
Максимальное давление рабочей среды, МПа | 0,6; 1,0; 1,6; 2,5; 40* |
Напряжение питания, В -переменный ток -постоянный ток | 220 (+10/-15%) 12; 24 |
Частота, Гц. | 50±1 |
Диапазон температур окружающего воздуха, хранения и транспортирования, °С | +5 . . . + 55 (-50. . . + 55)* |
Диапазон относительной влажности окружающего воздуха, % | 5 . . . 95 |
Выходной сигнал, мА | 0. . . 5 0 . . . 20 4…20 |
Максимальная потребляемая мощность, не более, ВА | 70 |
Г абаритные размеры электронного блока, не более, мм | 350х380х135 |
Масса электронного блока, не более, кг | 8 |
Средняя наработка на отказ, не менее, часов | 100000 |
Средний срок службы, не менее, лет | 12 |
Поверка осуществляется по документам ВАУМ.407312.114 МП1 «Теплосчетчики ВИС.Т1 (полнопроходное исполнение). Методика поверки» и ВАУМ.407312.114 МП2 «Теплосчетчики ВИС.Т1 (погружное исполнение). Методика поверки», утвержденным ФГУП «ВНИИМС» 25.03.2013 г.
Основное поверочное оборудование:
- установка для поверки расходомеров и счетчиков жидкости 0ПУС-01, диапазон расхода от 0,025 до 125 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения, с погрешностью ± 0,07% при измерении массы и массового расхода весовым методом;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью ±0,2%;
- поверочная установка METR0ST-112-100/160T, диапазон расхода от 0,02 до 200 м /ч, с погрешностью ±0,1%.
- автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01 до 200 м /ч, с погрешностью ±0,05% (весовой метод);
- мегомметр М1101М, диапазон измерения 0 — 500 МОм при 500 В;
- магазин сопротивлений Р3026, пределы отклонения сопротивления ±0,005%;
- нутромер микрометрический НМ 1250 (150-1250 мм, погрешность ±0,02 мм) или НМ 4000 (1250-4000 мм, погрешность ±0,06 мм).
Сведения о методах измерений
изложены в документах ВАУМ.407312.114РЭ1 «Теплосчетчики ВИС.Т1 (полнопроходное исполнение). Руководство по эксплуатации» и ВАУМ.407312.114РЭ2 «Теплосчетчики ВИС.Т1 (погружное исполнение). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ВИС.Т1
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
- ГОСТ 28723-90. «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
- ТУ 4218-001-45859091-04. «Теплосчетчики ВИС.Т1. Технические условия».
