Поверка теплосчетчиков ТСК9
Проверка осуществляется по методике МП 2550-0234-2014 «Теплосчетчики ТСК9. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 07 февраля 2014 г.
Основные средства поверки:
- Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого средства измерений;
- Мера электрического сопротивления постоянного тока многозначная Р3026-2. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,005/1,5 10-6 — 2 шт.;
- Магазин сопротивлений Р4831. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,02/2 10-6;
- Прибор для поверки вольтметров программируемый В1-13. Диапазон постоянного тока от 100 нА до 100 мА, пг ± 0,015 мА;
- Генератор импульсов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с;
- Стенд СКС6. Количество импульсов в серии — 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, пг ± 0,009 мА;
- Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;
- Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;
- Эталонный платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;
- Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 2,5 МПа, пределы основной погрешности ± 0,05 %.
Сведения о методах измерений
- Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.109 РЭ «Теплосчетчики ТСК9».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТСК9
- ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
- ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
- ТУ 4218-109-15147476-2014. «Теплосчетчики ТСК9. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и регистрации параметров теплоносителя (температуры, давления, расхода), количества (объема, массы) теплоносителя и тепловой энергии в водяных системах теплопотребления, а также температуры окружающего воздуха.
Поверка теплосчетчиков ТСК9
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоносителя и тепловой энергии.
Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) — средств измерений утвержденного типа: вычислителей количества теплоты ВКТ-9 (рег. номер 56129-14), счетчиков (преобразователей расхода, расходомеров) воды, термопреобразователей сопротивления и их комплектов, и преобразователей давления, типы которых приведены в таблице.
| Модель
теплосчет чика |
Тип счетчика (рег. номер) | Тип термопреобразователя сопротивления (рег. номер) | Тип преобразовате ля давления (рег. номер) |
| ТСК9-01
ТСК9-02 ТСК9-03 ТСК9-04 ТСК9-05 ТСК9-06 ТСК9-07 ТСК9-08 ТСК9-09 ТСК9-10 ТСК9-11 ТСК9-12 ТСК9-13 ТСК9-14 ТСК9-15 ТСК9-16 |

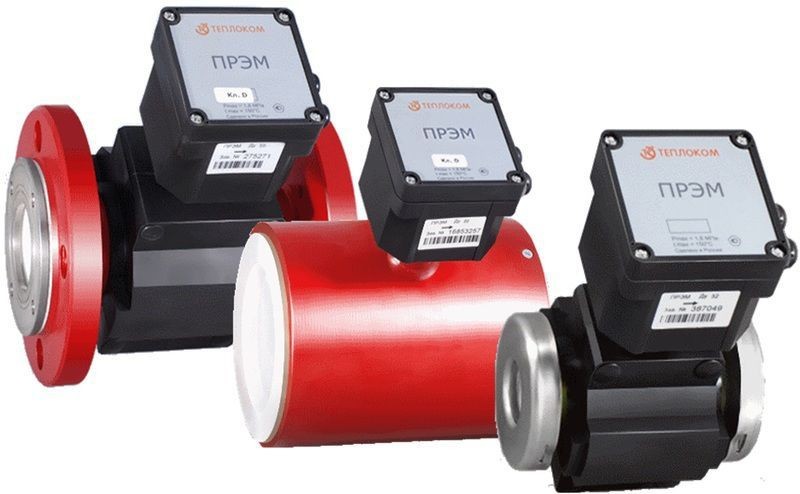

ПРЭМ (17858-11) МастерФлоу (31001-12) ВЗЛЕТ ЭР (20293-10) ЭМИР-ПРАМЕР-550 (27104-08) ПРЭТ-01 (51340-12)
Sono 1500 CT (35209-09) УРСВ «ВЗЛЕТ МР» (28363-04) ULTRAHEAT T (51439-12) US800 (21142-11) UFM-3030 (32562-09) РУС-1 (24105-11) ВПС (19650-10) ВЭПС (14646-05) ДРК-4 (29345-05) Метран-300ПР (16098-09) ЭМИС-ВИХРЬ-200 (42775-09) |
КТПТР-01.. .08(46156-10) КТПТР-04.. .05/1(39145-08) КТСП-Н (38878-12) КТС-Б (43096-09) ТЭМ-110 (40593-09) ВЗЛЕТ ТПС (21278-11) ТПТ-1,17,19,21(46155-10) ТПТ-7,8,11.. .15 (39144-08) ТСП-Н (38959-12) ТС-Б-Р (43287-09) ТЭМ-100 (40592-09) | СДВ (28313-11) НТ (26817-13) ПДТВХ-1 (43646-10) Метран-150 (32854-13) АИР-10 (31654-09) ДДМ-03 (42756-09) МВS 1700,1750 (45082-10) |
В составе теплосчетчиков каждой модели могут применяться различные типы измерительных преобразователей из числа, указанных в таблице 1.
Допускается применение других утвержденных типов преобразователей давления по ГОСТ 22520-85 с унифицированным выходным сигналом постоянного тока в диапазонах изменения (0 — 5), (0 — 20), (4 — 20) мА и основной приведенной погрешностью не более ± 1 %, платиновых термопреобразователей сопротивления по ГОСТ 6651-2009 с номинальным сопротивлением 100, 500 или 1000 Ом и классом допуска не ниже В.
В составе теплосчетчиков каждой модели могут применяться счетчики объема горячей и холодной воды, формирующие выходной сигнал посредством магнитоуправляемого контакта (геркона): ВСТ, ВСГд (51794-12), ТЭМ (24357-08), ВСГН, ВСТН (55115-13), СКБ (26343-08), ВМХ, ВМГ (18312-03), ET (48241-11), М (48242-11), W (48422-11), ВСКМ 90 (32539-11), СТВУ (32540-11), М-Т150 QN (23553-02), М-Т50 QN (23554-08), WP-Dynamic (15820-07). Допускается применение других счетчиков утвержденных типов, вес (цена) выходного импульса которых составляет от 0,001 до 10000 дм . Основные функциональные возможности теплосчетчиков.
Теплосчетчики обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейсов RS232, USB и RS485 (опция по заказу) на внешнее устройство следующих величин:
- текущее время и дата;
- время работы и остановки счета количества теплоносителя и тепловой энергии;
- тепловая энергия и мощность;
- масса и объем теплоносителя;
- объемный и массовый расход теплоносителя;
- температура и разность температур теплоносителя;
- избыточное давление теплоносителя;
- температура холодной воды и воздуха.
Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации. Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96. Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2011 в части требований к метрологическим характеристикам.
Теплосчетчики имеют встроенное программное обеспечение (ПО), размещенное в вычислителе, в котором выделена метрологически значимая часть.
Метрологически значимая часть ПО, выполняет следующие функции:
- вычисление значений объемного расхода, электрической мощности и количества измеряемой среды (объема воды, объема газа, количества электроэнергии) по результатам измерений выходных сигналов счетчиков;
- вычисление значений температуры и разности температур по результатам измерений выходных сигналов термопреобразователей сопротивления;
- вычисление значений давления по результатам измерений выходных сигналов преобразователей давления;
- вычисление значений плотности, энтальпии и разности энтальпий по результатам измерений температуры, разности температур и давления;
- вычисление значений массового расхода и тепловой мощности по результатам измерений объемного расхода, вычислений плотности и энтальпии;
- вычисление значений массы и тепловой энергии по результатам измерений объема, вычислений плотности, энтальпии и разности энтальпий.
Идентификационные данные ПО и его метрологически значимой части приведены в таблице.
| Наименование
программного обеспечения |
Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| — | ВКТ-9-01(02) | У01.ХХ | 1039 | CRC-16 |
ХХ — идентификатор метрологически незначимой части ПО, представленный двумя цифрами от 0 до 9.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — С по МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Проверка осуществляется по методике МП 2550-0234-2014 «Теплосчетчики ТСК9. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 07 февраля 2014 г.
Основные средства поверки:
- Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого средства измерений;
- Мера электрического сопротивления постоянного тока многозначная Р3026-2. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,005/1,5 10-6 — 2 шт.;
- Магазин сопротивлений Р4831. Диапазон сопротивлений (0,01 — 111111,1) Ом, кт 0,02/2 10-6;
- Прибор для поверки вольтметров программируемый В1-13. Диапазон постоянного тока от 100 нА до 100 мА, пг ± 0,015 мА;
- Генератор импульсов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 имп., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с;
- Стенд СКС6. Количество импульсов в серии — 16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, пг ± 0,009 мА;
- Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;
- Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;
- Эталонный платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;
- Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 2,5 МПа, пределы основной погрешности ± 0,05 %.
Сведения о методах измерений
- Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.109 РЭ «Теплосчетчики ТСК9».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТСК9
- ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ Р ЕН 1434-1-2011. «Теплосчетчики. Часть 1. Общие требования».
- ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
- ТУ 4218-109-15147476-2014. «Теплосчетчики ТСК9. Технические условия».
