Поверка теплосчетчиков SA-94/1, SA-94/1А, SA-94/2М, SA-94/2МА, SA-94/2, SA-94/2А, SA-94/3, SA-94/ЗА

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

43231-14

Особенности

—

Поверка осуществляется в соответствии с документом AW.408.22.X1R «Теплосчетчики SA-94. Методика поверки» утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 13.09.2013 г.

Основные средства поверки:

установка поверочная, диапазон воспроизведения расхода жидкости от 0 до 5000 м3/ч, пределы допускаемой погрешности измерения объема (расхода) жидкости ± 0,65 %;
частотомер электронно—счетный Ч3-63/1, диапазон частот от 0,01 до 2⋅108 Гц, относительная погрешность δf= ± (|δо| + |fx tсч|-1⋅), где fx – измеряемая частота, Гц; δf – относительная погрешность опорного генератора (встроенного и внешнего); tсч – время счета частотомера, с;
калибратор—измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ 4381-072-13282997-07, диапазон воспроизведения и измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА, диапазон воспроизведения температуры (сопротивление постоянного тока) для термопреобразователей сопротивления типа Pt100 от минус 200 до плюс 200 °С, пределы допускаемой основной абсолютной погрешности воспроизводимых температур ± 0,03 °С;
другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав теплосчетчика.

Сведения о методиках (методах) измерений изложены в документах:

Руководство по эксплуатации SA-94/1, SA-94/1A;
Руководство по эксплуатации SA-94/2, SA-94/2A;
Руководство по эксплуатации SA-94/2M, SA-94/2MA;
Руководство по эксплуатации SA-94/3, SA-94/3A.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам SA-94

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
ГОСТ Р 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ГОСТ 8.510-2002. «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений температуры».ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».ТУ 4218-029-84818026-2013. «Теплосчетчики SA-94. Технические условия».
ЕЕ 10097265 ТТ 29-2013. «Теплосчетчики SA-94. Технические условия».

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения, индикации, регистрации, контроля, коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), количества теплоносителя, параметров систем теплоснабжения и водоснабжения (горячего и холодного).

Поверка теплосчетчиков SA-94

Принцип действия теплосчетчика состоит в измерении объемного расхода (объема) и температуры теплоносителя в трубопроводах с последующим вычислением массы теплоносителя, количества теплоты (тепловой энергии). Измерительные сигналы от первичных средств измерений поступают на тепловычислитель, который производит вычисление количества теплоты (тепловой энергии) и количества теплоносителя в соответствии с МИ 2412-97.

По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002. Тепловычислитель с присоединенными к нему по линиям связи первичными средствами измерений физических величин образуют измерительные каналы (ИК).

Теплосчетчики изготавливаются восьми модификаций SA-94/1, SA-94/1А, SA-94/2М, SA-94/2МА, SA-94/2, SA-94/2А, SA-94/3, SA-94/ЗА. Теплосчетчики модификаций с дополнительной буквой «А» в обозначении модификации имеют расширенный динамический диапазон измерения расхода.

Теплосчетчики модификаций SA-94/1 и SA-94/1А (общий вид представлен на фотографиях 1 и 2) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения или в открытой тупиковой системе горячего водоснабжения. В состав теплосчетчиков данных модификаций входят:

тепловычислитель: измерительно-вычислительный блок (далее — ИВБ) — 1 шт.;
первичное средство измерения объемного расхода: преобразователь расхода электромагнитный (далее — ПРЭ) — 1 шт.;
первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл.;
первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
линии связи.

Теплосчетчики модификаций SA-94/2М и SA-94/2МА (общий вид представлен на фотографиях 3 и 4) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения. Второй канал измерения расхода может использоваться для измерения количества теплоносителя (воды) в любом выбранном трубопроводе. В состав теплосчетчиков данных модификаций входят:

тепловычислитель: ИВБ — 1 шт.;
первичные средства измерения объемного расхода: ПРЭ — до 2 шт.;
первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
линии связи.

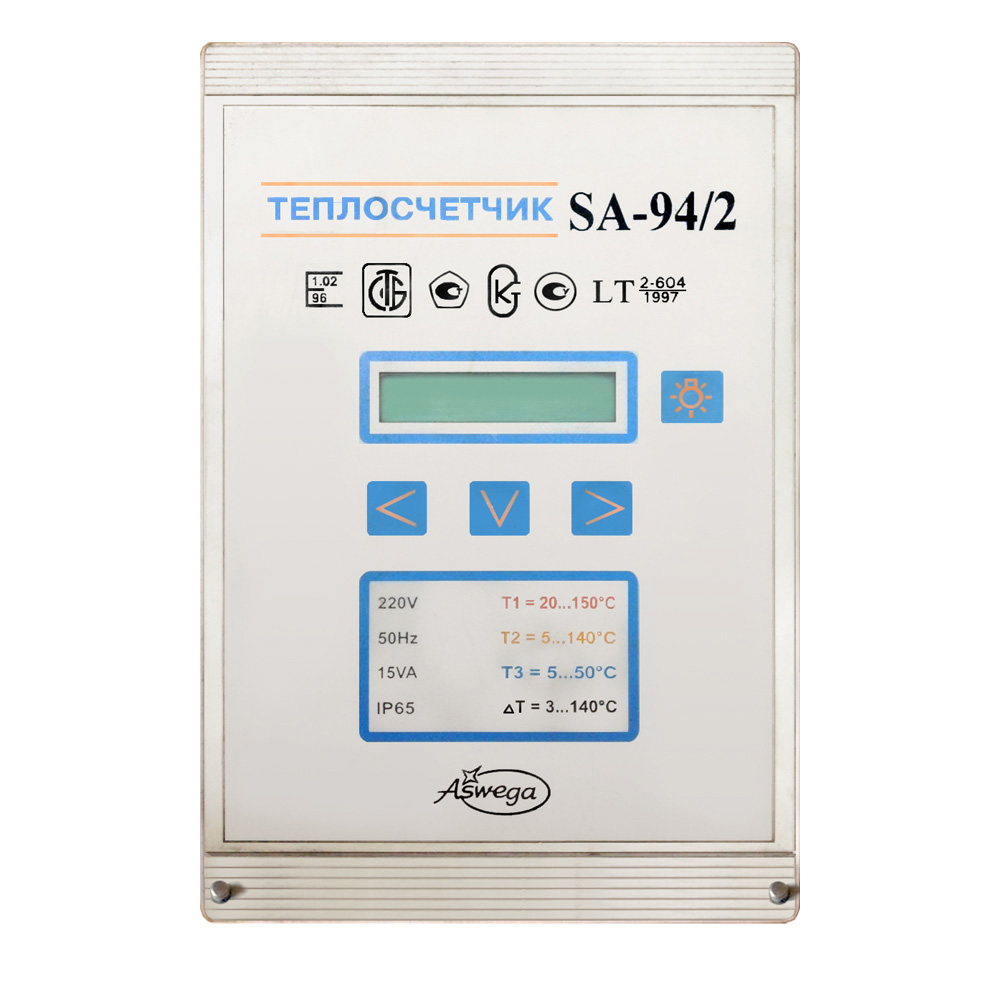

Теплосчетчики модификаций SA-94/2 и SA-94/2A (общий вид представлен на фотографиях 5 и 6) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в открытых системах теплоснабжения. В состав теплосчетчиков данных модификаций входят:

тепловычислитель: ИВБ — 1 шт.;
первичные средства измерения объемного расхода: ПРЭ — 2 шт.;
первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 2 шт.;
линии связи.

Теплосчетчики модификаций SA-94/3 и SA-94/ЗА (общий вид представлен на фотографиях 7 и 8) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) как в открытых, так и в закрытых системах теплоснабжения (необходимая система определяется при заказе). В состав теплосчетчиков данных модификаций входят:

тепловычислитель, ИВБ — 1 шт.;
первичные средства измерения объемного расхода: ПРЭ — до 2 шт. и счетчик жидкости с унифицированным числоимпульсным выходным сигналом (третий ИК объемного расхода) в соответствии с таблицей 4 — 1 шт.;
первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 — 1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2 — 1 шт.;
первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 — до 3 шт.;
линии связи.

Максимальная длина линии связи между ПРЭ и ИВБ не должна превышать 100 м.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

установка поверочная, диапазон воспроизведения расхода жидкости от 0 до 5000 м3/ч, пределы допускаемой погрешности измерения объема (расхода) жидкости ± 0,65 %;
частотомер электронно—счетный Ч3-63/1, диапазон частот от 0,01 до 2⋅108 Гц, относительная погрешность δf= ± (|δо| + |fx tсч|-1⋅), где fx – измеряемая частота, Гц; δf – относительная погрешность опорного генератора (встроенного и внешнего); tсч – время счета частотомера, с;
калибратор—измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ 4381-072-13282997-07, диапазон воспроизведения и измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА, диапазон воспроизведения температуры (сопротивление постоянного тока) для термопреобразователей сопротивления типа Pt100 от минус 200 до плюс 200 °С, пределы допускаемой основной абсолютной погрешности воспроизводимых температур ± 0,03 °С;
другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав теплосчетчика.

Сведения о методиках (методах) измерений изложены в документах:

Руководство по эксплуатации SA-94/1, SA-94/1A;
Руководство по эксплуатации SA-94/2, SA-94/2A;
Руководство по эксплуатации SA-94/2M, SA-94/2MA;
Руководство по эксплуатации SA-94/3, SA-94/3A.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам SA-94

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
ГОСТ Р 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ГОСТ 8.510-2002. «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений температуры».ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».ТУ 4218-029-84818026-2013. «Теплосчетчики SA-94. Технические условия».
ЕЕ 10097265 ТТ 29-2013. «Теплосчетчики SA-94. Технические условия».

Описание типа СИ
