Поверка теплосчетчиков-регистраторов МАГИКА
Поверка проводится в соответствии с методикой 4218-003-89503403 МП “ГСИ. Теплосчетчики- регистраторы «МАГИКА». Методика поверки», утвержденной ФГУП «ВНИИМС» в октябре 2013 г.
Основное поверочное оборудование:
- поверочная расходомерная установка УПВ 50/80, погрешность ±0,15; ±0,3 %;
- магазины сопротивлений Р4831. Класс точности: 0,02/1,5-10-6;
- мультиметр АРРА 205, 0-40 мА постоянного тока погрешность ±0,4 %. Примечание. Электромагнитные первичные преобразователи расхода поверяются
только в комплекте с электронным блоком теплосчетчика или регистратора расхода, при этом номера и тип электромагнитных первичных преобразователей указываются в паспорте теплосчетчика или регистратора расхода.
Сведения о методах измерений
- изложены в руководстве по эксплуатации 4218-003-89503403 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам- регистраторам «МАГИКА»
- ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.
- ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
- 4218-003-89503403 ТУ. Теплосчетчики — регистраторы «МАГИКА». Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.
Поверка теплосчетчиков-регистраторов МАГИКА

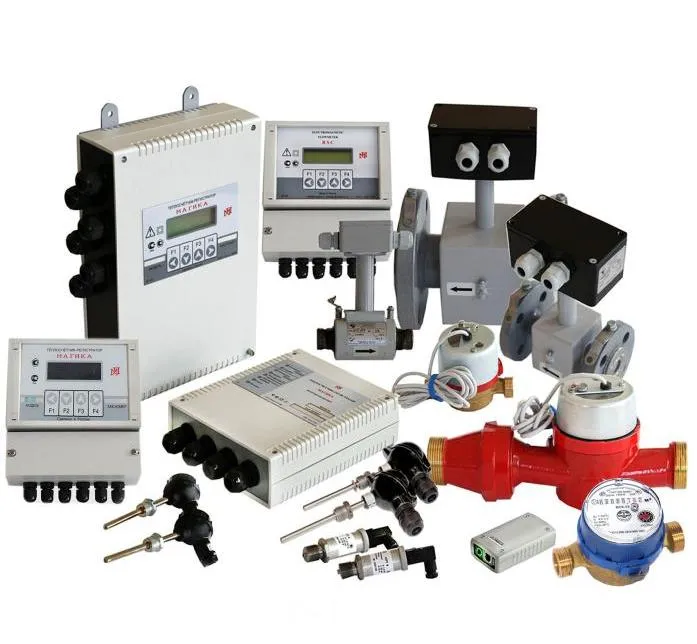

Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока с электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в табл.1, 2, 3. ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного паспорта и калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора.
Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров. В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом нормированные по погрешности измерения значения количества теплоты, объемов, масс, давлений, средних или средневзвешенных температур, а так же значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплоосчетчика. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации «сухая труба», когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.
Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация — от 45 суток до 90 суток в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.
№
п/п |
Наименование характеристики | Значение
параметра |
1 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода: класс С ГОСТ Р 51649-2000, но не более, %: при разности температур в пределах 20 °С<АТ<160 °С при разности температур в пределах 3,0 °С<АТ<20 °С при разности температур в пределах 1,0 °С<АТ<3,0 °С | ±4,0
±4,5 ±5,0 |
2 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании импульсных каналов теплосчетчика (без учета погрешности расходомеров и термопреобразователей сопротивления),%: при разности температур в пределах 20 °С<АТ<160 °С не более при разности температур в пределах 3,0 °С<АТ<20 °С не более при разности температур в пределах 1,0 °С<АТ<3 °С не более | ±0,8
±1,5 ±3,5 |
3 | Пределы допускаемой относительной погрешности измерений нарастающим итогом объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода, в зависимости от диапазона расходов Gмакс/G, %:
— от 1:1 до 25:1, — от 26:1 до 300:1, — от 301:1 до1000:1, |
±1,0
±1,5 ±2,0 |
4 | Диапазон измерений температур, °С | от +2 до +160 |
5 | Диапазон измерений разности температур АТ, °С | от 1,0 до 159 |
6 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температуры воды (без учета погрешности термометров сопротивления), °С | ±(0,2+0,002-Т) |
7 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С | ±(0,1+0,001-Т) |
8 | Диапазон измерений давления воды, МПа | от 0,4 до 1,6 |
9 | Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), % | ±1,0 |
10 | Допустимый диапазон удельной электрической проводимости, См/м | 10-3 .10 |
11 | Пределы относительной погрешности измерений текущего времени, % | ±0,1 |
12 | Напряжение питания от сети переменного тока, В, частотой 50 Гц | от 120 до 265 |
13 | Потребляемая мощность при питании от сети переменного тока не более, В-А | 25 |
14 | Относительная влажность окружающего воздуха, % | до 95 |
15 | Температура окружающего воздуха, °С | от плюс 5 до плюс 50 |
16 | Атмосферное давление, кПа | 84.106,7 |
Поверка проводится в соответствии с методикой 4218-003-89503403 МП “ГСИ. Теплосчетчики- регистраторы «МАГИКА». Методика поверки», утвержденной ФГУП «ВНИИМС» в октябре 2013 г.
Основное поверочное оборудование:
- поверочная расходомерная установка УПВ 50/80, погрешность ±0,15; ±0,3 %;
- магазины сопротивлений Р4831. Класс точности: 0,02/1,5-10-6;
- мультиметр АРРА 205, 0-40 мА постоянного тока погрешность ±0,4 %. Примечание. Электромагнитные первичные преобразователи расхода поверяются
только в комплекте с электронным блоком теплосчетчика или регистратора расхода, при этом номера и тип электромагнитных первичных преобразователей указываются в паспорте теплосчетчика или регистратора расхода.
Сведения о методах измерений
- изложены в руководстве по эксплуатации 4218-003-89503403 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам- регистраторам «МАГИКА»
- ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.
- ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
- 4218-003-89503403 ТУ. Теплосчетчики — регистраторы «МАГИКА». Технические условия.
