Поверка станции метеорологической М-49М
Поверка осуществляется в соответствии с методикой «Станции метеорологические М-49М. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15 декабря 2005 г.
Основные средства поверки и вспомогательное оборудование:
- Аэродинамическая труба, диапазон создаваемых скоростей воздушного потока от 0,5 до 60 м/с, погрешность ± (0,25 + 0,02V), где V — скорость воздушного потока.
- Установка для воспроизведения и поддержания абсолютного давления воздуха в диапазоне от 40 до 106 кПа
- Климатическая камера «Фойтрон 3001-01» Область температур от минус 20 до плюс 60 °С, погрешность ± 1 °С, влажность от 30 до 98 °/о, погрешность ±1 °/о.
- Термобарокамера ТВУ-1000 Область температ гр от минус 55 до плюс 60 °С Погрешность ± 1 С.
- Манометр эталонный абсолютного давления МПА-15. Диапазон измерения от 0,133 до 400 кПа (от 1 до 3000 мм рт. ст.).
- Пределы допускаемой абсолютной погрешности : 13 Па (± 0,1 мм рт.ст.)
- Генератор влажного газа динамический «ГВГ» ЩДЕК.418313.002ТУ, имеющий диапазон воспроизведения относительной влажности от 0 до 100 °/о, пределы допускаемой абсолютной погрешности : 1 °/о, диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности : 1 °С.
- Гигрометр НМР233, имеющий диапазон измерений относительной влажности от 0 до 100%, пределы допускаемой абсолютной погрешности : 1 °/о.
- Водяной термостат для диапазона температур от плюс 5 до 50 °С, погрешность поддержания температуры ± 0,05 °С.
- Криостат для диапазона температур от минус 50 до 0 °С, погрешность поддержания температуры ± 0,1 °С.
- Термометр сопротивления платиновый ТСП 5071 с частотно-цифровым преобразователем Ф-206; диапазон температуры от минус 100 °С до плюс 200 °С, пределы допускаемой абсолютной погрешности Ё 0,1 °С.
Сведения о методиках измерений
- Методика прямых измерений изложена в Руководстве по эксплуатации ЯИКТ.416311.001(02, 03) РЭ
Нормативные и технические документы, устанавливающие требования к станциям метеорологическим М-49М
- ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
- ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 8.547-86. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»
- ГОСТ 8.223-76. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7х10 в ст. 2 до 4000х10 в ст. 2 Па
- ЯИКТ.416311.001 ТУ «Станции метеорологические М-49М. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха, температуры точки росы влаги в метеорологии.

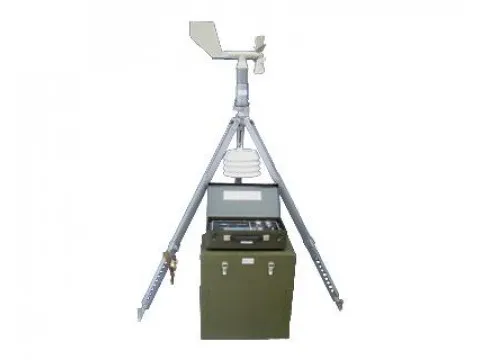

Поверка станции метеорологической М-49М
Принцип действия метеостанций основан на преобразовании метеорологических параметров: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра) в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте метеостанции или дисплея персонального компьютера при применении прикладной программы «Мееоауе».
Метеостанции изготавливаются в 5 вариантах исполнения, отличающихся комплектацией.
Основными составляющими частями являются:
- датчик ветра малогабаритный ДВМ или датчик ветра М-127;
- блок датчиков температуры и влажности с защитой от солнечной радиации;
- измерительный пульт с датчиком атмосферного давления с цифровой индикацией метеопараметров для применения в помещениях, или измерительный пульт для полевых условий, или метеоадаптер компьютерный, применяемый взамен измерительного пульта, передающий метеоинформацию от датчиков непосредственно на персональный компьютер (измерительный пульт с датчиком давления без цифровой индикации);
- штатив (мачта-тренога) для полевого варианта метеостанции;
- кабельный комплект.
Чувствительным элементом первичного преобразователя скорости воздушного потока (ветра) служит восьмилопастная вертушка, а для определения направления — флюгарка. Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В зависимости от комплектации, в метеостанцию включается датчик ветра М-127 , либо датчик ветра малогабаритный ДВМ, имеющие различные диапазоны и погрешность измерений скорости ветра.
Вращение восьмилопастной вертушки и измерение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах. Значения скорости и направления
воздушного потока на выходе датчика представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.
Первичный измерительный преобразователь (ПИП) канала измерений относительной влажности воздуха представляет собой сорбционно-емкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей воздушной среды. Чувствительный элемент включен в цепь электрического генератора, частота которого изменяется пропорционально относительной влажности воздуха.
В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала.
Наименование параметра | Значение параметра |
Диапазон измерений скорости воздушного потока: -при использовании датчика ветра М-127, м/с
— при использовании датчика ветра ДВМ, м/с |
от 1,5 до 60 от 0,6 до 60 |
Диапазон измерений направления воздушного потока, градусы | от 0 до 360 |
Диапазон измерений атмосферного давления, гПа (мм рт.ст.) | от 400 до 1060 (от 300 до 800) |
Диапазон измерений температуры воздуха, °С | от минус 50 до 50 |
Диапазон измерений относительной влажности воздуха, °/о | от 30 до 98 |
Диапазон определения температуры точки росы, °С | от 5 до 50 |
Пределы допускаемой абсолютной погрешности при измерении скорости воздушного потока:
— при использовании датчика ветра М-127, м/с — при использовании датчика ветра ДВМ, м/с |
±(0,5 + 0,05V) ±(0,3 + 0,05V), где V -значение скорости |
Пределы допускаемой абсолютной погрешности при измере- нии направления воздушного потока, градусы | ± 10 |
Пределы допускаемой абсолютной погрешности при измерении атмосферного давления, гПа (мм рт. ст.) | f 2,0 (f 1,5) |
Пределы допускаемой абсолютной погрешности при измерении температуры воздуха, °С | f 0,8 |
Пределы допускаемой относительной погрешности при измерении относительной влажности воздуха, °/о | Х10 |
Пределы допускаемой абсолютной погрешности при определение температуры точки росы, °С | f 7,0 |
Порог чувствительности датчиков по скорости:
— при использовании датчика ветра М-127, не более, м/с — при использовании датчика ветра ДВМ, не более, м/с |
0,8 0,6 |
Порог чувствительности датчиков по направлению, не более, м/с | 1,2 |
Электрическое питание:
от сети переменного тока частотой 50 ±1Гц, В при питании от постоянного тока, В |
220+22-33
12 + 1 или 24 + 1 (в зависимости от варианта исполнения) |
Потребляемая мощность:
От сети переменного тока, В•А, не более От сети постоянного тока, Вт, не более |
35 15 |
Условия эксплуатации:
Диапазон температур окружающего воздуха при влажности до 98 °/о, ОС (датчики стационарных и полевого вариантов испол- нения и пульт полевого варианта исполнения) |
от минус 50 до 50 |
Диапазон температур окружающего воздуха при влажности до 80 °/о, ОС (пульт и метеоадаптер, предназначенные для эксплуа- тации в помещениях) | от 5 до 40 |
Средний срок службы, лет | 8 |
Средняя наработка на отказ, ч | 16000 |
Обозначение составных частей |
Наименование составных частей |
Габаритные размеры, мм, не более |
Масса, кг, не более |
||
длина | ширина | высота | |||
ЯИКТ.301317.006 | Штатив | 1040 (1600) |
185 | 185 | 5,5 |
ЯИКТ.402139.002 | Датчик ветра малогабаритный ДВМ | 380 | 194 | 412 | 2,0 |
ЯИКТ.408715.001 | Блок датчиков температуры и влажности ДТВ | 240 | 197 | 230 | 3,0 |
ЯИКТ.408715.002 | Блок датчиков температуры и влажности ДТВ | 240 | 197 | 150 | 1,5 |
ЯИКТ.468364.008 | Пульт с датчиком давления | 260 | 210 | 140 | 5,0 |
ЯИКТ.468364.008-01 | Пульт с датчиком давления | 260 | 210 | 140 | 5,0 |
ЯИКТ.468364.012 | Метеоадаптер компьютерный | 215 | 140 | 80 | 2,0 |
ЯИКТ.468364.013 | Пульт с датчиком давления | 355 | 185 | 125 | 5,0 |
ЯИКТ.685631.005 | Кабель | 30000 | 030 | — | 4,2 |
ЯИКТ.685631.005-03 | Кабель | 10000 | 030 | — | 1,6 |
ЯИКТ.685631.009 | Кабель | 2000 | 40 | 20 | 0,05 |
ЯИКТ.685631.015 | Кабель | 2000 | 030 | — | 0,1 |
ЯИКТ.685631.016 | Кабель | 20000 | 45 | 30 | 1,4 |
Л82.788.004 | Датчик ветра М-127 | 640 | 290 | 695 | 6,5 |
Л86.644.066 | Кабель | 30000 | 30 | 60 | 3,8 |
Л86.644.066-04 | Кабель | 10000 | 30 | 60 | 1,6 |
Блок электропитания УМ50А-22024-СГ.б
с сетевым шнуром |
200 | 75 | 35 | 1,0 |
Поверка осуществляется в соответствии с методикой «Станции метеорологические М-49М. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15 декабря 2005 г.
Основные средства поверки и вспомогательное оборудование:
- Аэродинамическая труба, диапазон создаваемых скоростей воздушного потока от 0,5 до 60 м/с, погрешность ± (0,25 + 0,02V), где V — скорость воздушного потока.
- Установка для воспроизведения и поддержания абсолютного давления воздуха в диапазоне от 40 до 106 кПа
- Климатическая камера «Фойтрон 3001-01» Область температур от минус 20 до плюс 60 °С, погрешность ± 1 °С, влажность от 30 до 98 °/о, погрешность ±1 °/о.
- Термобарокамера ТВУ-1000 Область температ гр от минус 55 до плюс 60 °С Погрешность ± 1 С.
- Манометр эталонный абсолютного давления МПА-15. Диапазон измерения от 0,133 до 400 кПа (от 1 до 3000 мм рт. ст.).
- Пределы допускаемой абсолютной погрешности : 13 Па (± 0,1 мм рт.ст.)
- Генератор влажного газа динамический «ГВГ» ЩДЕК.418313.002ТУ, имеющий диапазон воспроизведения относительной влажности от 0 до 100 °/о, пределы допускаемой абсолютной погрешности : 1 °/о, диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности : 1 °С.
- Гигрометр НМР233, имеющий диапазон измерений относительной влажности от 0 до 100%, пределы допускаемой абсолютной погрешности : 1 °/о.
- Водяной термостат для диапазона температур от плюс 5 до 50 °С, погрешность поддержания температуры ± 0,05 °С.
- Криостат для диапазона температур от минус 50 до 0 °С, погрешность поддержания температуры ± 0,1 °С.
- Термометр сопротивления платиновый ТСП 5071 с частотно-цифровым преобразователем Ф-206; диапазон температуры от минус 100 °С до плюс 200 °С, пределы допускаемой абсолютной погрешности Ё 0,1 °С.
Сведения о методиках измерений
- Методика прямых измерений изложена в Руководстве по эксплуатации ЯИКТ.416311.001(02, 03) РЭ
Нормативные и технические документы, устанавливающие требования к станциям метеорологическим М-49М
- ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
- ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений температуры».
- ГОСТ 8.547-86. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»
- ГОСТ 8.223-76. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7х10 в ст. 2 до 4000х10 в ст. 2 Па
- ЯИКТ.416311.001 ТУ «Станции метеорологические М-49М. Технические условия».
