Поверка станции метеорологической автоматической Vantage Pro2
Поверка осуществляется по методике МП 2551-0129-2014 «Станции автоматические метеорологические Vantage Pro2», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2014 года. Перечень эталонов, необходимых для поверки:
- Государственный специальный эталон единицы скорости воздушного потока ГЭТ 1502012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
- Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
- Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.
- Барокамера БКМ 007, диапазон от 10 до 1100 гПа, точность поддержания давления с погрешностью ± 1 гПа.
- Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.
- Термогигрометр ИВА-6Б, исполнение 2П, диапазон от 0 % до 98 %, погрешность ± 1 %.
- Климатическая камера КТК-3000, диапазон поддержания температуры от минус 50 до 100 °С, точность поддержания температуры с погрешностью ± 2 °С; диапазон поддержания относительной влажности от 10 % до 98 %, точность поддержания влажности с погрешностью ± 3 %.
- Цилиндры 2 класса точности «Klin», номинальная вместимость 100 мл, 2000 мл, погрешность ± 1 мл, ± 20 мл.
- Пиранометр «Пеленг СФ-06», диапазон от 0,01 до 1600 Вт/м , погрешность ± 11 %.
- Установка ПО-4, диапазон от 0 до 1500 Вт/м , погрешность ± 5 %
Сведения о методах измерений
- приведены в формуляре «Станции автоматические метеорологические Vantage Pro2».
Нормативные и технические документы, устанавливающие требования к станциям автоматическим метеорологическим Vantage Pro2.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
- ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
- ГОСТ 8.195-89 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 ^ 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 ^ 25,0 мкм.
- ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7-10 до 4000-10 Па.
- Техническая документация фирмы «Davis Instruments», США.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для автоматических измерений метеорологических параметров: скорости и направления воздушного потока, температуры воздуха, относительной влажности воздуха, атмосферного давления, количества атмосферных осадков, энергетической освещенности.

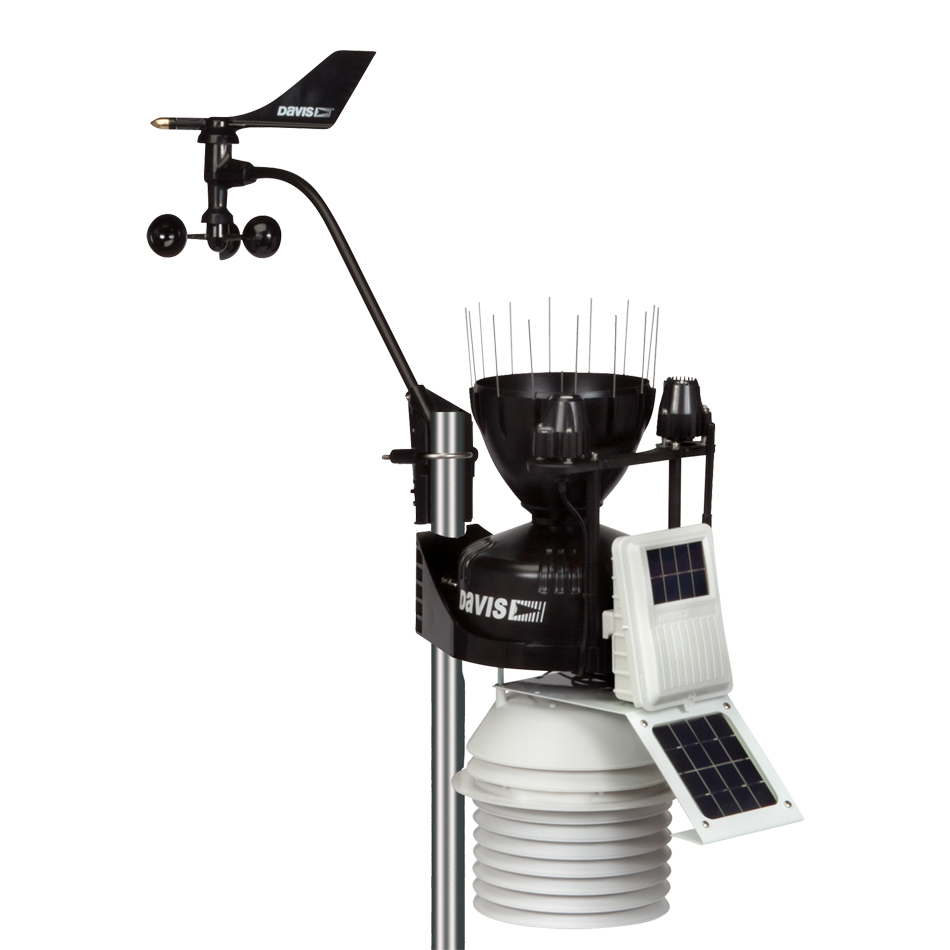

Поверка станции метеорологической автоматической Vantage Pro2
Принцип действия станций Vantage Pro2 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователем измерительным (контроллером) и поступают в модуль центрального устройства для обработки, отображения на дисплее станции.
Конструктивно станции Vantage Pro2 построены по модульному принципу. Модуль измерительный состоит из первичных измерительных преобразователей температуры и влажности воздуха, энергетической освещенности, количества осадков, скорости и направления воздушного потока и преобразователя измерительного (контроллера с программным обеспечением «VPSensors»). Первичный преобразователь скорости и направления воздушного потока расположен на траверсе.
Модуль центрального устройства состоит из коммуникационных модулей, микропроцессора с программным обеспечением (ПО «VPConsole»), первичного преобразователя давления, первичных преобразователей температуры и влажности воздуха (внутри помещения). Модуль центрального устройства представляет из себя консоль, которая устанавливается в помещении.
Станции Vantage Pro2 с программным обеспечением (ПО «Vantage Pro2») работают автономно, производя обеспечение информацией потребителя непосредственно. Станции Vantage Pro2 работают непрерывно (круглосуточно). Для обмена информацией станции Vantage Pro2 имеют последовательный интерфейс RS485 или радиомодем стандарта GSM. Станции Vantage Pro2 при использовании последовательного интерфейса RS485 или радиомодема стандарта GSM могут быть удалены от консоли до 300 м.
Программное обеспечение
Станции Vantage Pro2 имеют программное обеспечение «Vantage Pro2», которое состоит из встроенных ПО «VPSensors» и ПО «VPConsole» и является полностью метрологически значимым.
Встроенное ПО «VPSensors» установлено в преобразователе измерительном (контроллере) и отвечает за сбор, обработку и передачу данных от первичных преобразователей.
Встроенное ПО «VPConsole» установлено в консоли станции и обеспечивает приём данных от модуля измерительного, их отображение, анализ, проверку состояния и настройку станций Vantage Pro2, передачу данных внешним устройствам.
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
«VPConsole.exe» | 5.6.0.1 | 9A3D9D68 | CRC32 |
«VPSensors.hex» | 4.0.1.17 | 5B3736A6 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Наименование характеристики | Значения характеристики |
Диапазон измерений температуры воздуха, °C | от минус 40 до 65 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C | ± 0,5 |
Диапазон измерений относительной влажности воздуха, % | от 10 до 98 |
Пределы допускаемой абсолютной погрешности относительной влажности воздуха, %:
— в диапазоне от 10 до 90 % включительно; — в диапазоне свыше 90 до 98 % |
± 3 ± 4 |
Диапазон измерений температуры воздуха (внутри помещения), °C | от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха (внутри помещения), °C | ± 0,5 |
Диапазон измерений относительной влажности воздуха (внутри помещения), % | от 10 до 98 |
Пределы допускаемой абсолютной погрешности относительной влажности воздуха (внутри помещения), %:
— в диапазоне от 10 до 90 % включительно; — в диапазоне свыше 90 до 98 % |
± 3 ± 4 |
Диапазон измерений атмосферного давления, гПа | от 540 до 1100 |
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 1 |
Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60 |
Пределы допускаемой погрешности измерений скорости воздушного потока:
— абсолютной в диапазоне от 0,5 до 20 м/с включительно, м/с — относительной в диапазоне свыше 20 до 60 м/с, % |
± 1
± 5 |
Порог чувствительности измерений скорости воздушного потока, не более, м/с | 0,4 | ||||
Момент трения на оси преобразователя скорости воздушного потока, мкНм | 60 | ||||
Диапазон измерений направления воздушного потока, градус | от 0 до 360 | ||||
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ± 6 | ||||
Диапазон измерений энергетической освещенности, Вт/м2 | от 5 до 1500 | ||||
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % | ± 20 | ||||
Диапазон измерений количества осадков, мм | от 0,2 до 999,8 | ||||
Пределы допускаемой погрешности измерений количества осадков:
— абсолютной в диапазоне от 0,2 до 5 мм включительно, мм; — относительной в диапазоне свыше 5 до 999,8 мм, % |
± 0,2 ± 4 | ||||
Электрическое питание от источника постоянного тока, напряжение, В | 5 ± 1 | ||||
Максимальная потребляемая мощность, Вт | 1,25 | ||||
Наработка на отказ, ч | 10000 | ||||
Срок службы, лет | 10 | ||||
Условия эксплуатации:
-температура воздуха, oC; -относительная влажность воздуха, %; -атмосферное давление, гПа; -скорость воздушного потока, м/с |
От минус 40 до 65 От 0 до 100 От 500 до 1100 От 0 до 60 | ||||
Г абаритные размеры, масса | длина,
мм |
ширина,
мм |
высота,
мм |
диаметр,
мм |
масса,
кг |
Модуль центрального устройства | 255 | 156 | 27 | — | 0,85 |
Модуль измерительный | 362 | 283 | 381 | — | 1,83 |
Первичный преобразователь скорости и направления воздушного потока | 512 | — | — | 124 | 0,21 |
Зарядное устройство | 78 | 62 | 47 | — | 0,23 |
Поверка осуществляется по методике МП 2551-0129-2014 «Станции автоматические метеорологические Vantage Pro2», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2014 года. Перечень эталонов, необходимых для поверки:
- Государственный специальный эталон единицы скорости воздушного потока ГЭТ 1502012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
- Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
- Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.
- Барокамера БКМ 007, диапазон от 10 до 1100 гПа, точность поддержания давления с погрешностью ± 1 гПа.
- Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.
- Термогигрометр ИВА-6Б, исполнение 2П, диапазон от 0 % до 98 %, погрешность ± 1 %.
- Климатическая камера КТК-3000, диапазон поддержания температуры от минус 50 до 100 °С, точность поддержания температуры с погрешностью ± 2 °С; диапазон поддержания относительной влажности от 10 % до 98 %, точность поддержания влажности с погрешностью ± 3 %.
- Цилиндры 2 класса точности «Klin», номинальная вместимость 100 мл, 2000 мл, погрешность ± 1 мл, ± 20 мл.
- Пиранометр «Пеленг СФ-06», диапазон от 0,01 до 1600 Вт/м , погрешность ± 11 %.
- Установка ПО-4, диапазон от 0 до 1500 Вт/м , погрешность ± 5 %
Сведения о методах измерений
- приведены в формуляре «Станции автоматические метеорологические Vantage Pro2».
Нормативные и технические документы, устанавливающие требования к станциям автоматическим метеорологическим Vantage Pro2.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
- ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
- ГОСТ 8.195-89 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 ^ 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 ^ 25,0 мкм.
- ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7-10 до 4000-10 Па.
- Техническая документация фирмы «Davis Instruments», США.
