Поверка системы измерений массы нефтепродуктов VEEDER-ROOT
Поверка осуществляется в соответствии с документом МЦКЛ.0154.МП «Системы измерений массы нефтепродуктов в VEEDER-ROOT. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 22.09.2014 г.
Основные средства поверки:
- установка поверочная уровнемерная с диапазоном измерений от 10 до 15000 мм и пределами допускаемой погрешности ±0,3 мм;
- рулетка измерительная металлическая с лотом 2 класса точности по ГОСТ 7502-98, длина измерительной ленты в зависимости от базовой высоты резервуара, ц.д. 1 мм, пределы допускаемой абсолютной погрешности Д = ± 0,3+0,15 • (L-1) мм, где L — уровень в м;
- термометр цифровой малогабаритный типа ТЦМ 9410 Ex/M1 в комплекте с термопреобразователем ТТЦ 01 (и) -180, номер в Госреестре СИ РФ 32156-06, диапазон измерений, °С, от минус 50 до плюс 200, цена деления 0,1 °С, пределы абсолютной погрешности Д = ±(0,05+0,0005 • |t|+0,1) °С, где t — измеряемая температура, °С;
- плотномер лабораторный автоматический типа ВИП2-МР, номер в Госреестре СИ РФ 27163-09, диапазон измерений плотности от 500 до 1600 кг/м3, пределы абсолютной погрешности Д = ± 0,1 кг/м .
Сведения о методах измерений
изложены в документе «МЦКЛ.0274М-2014. Масса нефтепродуктов. Методика измерений с использованием системы измерений массы нефтепродуктов VEEDER-ROOT», и в эксплуатационном документе «Системы измерений массы нефтепродуктов VEEDER-ROOT. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к системам измерений массы нефтепродуктов в резервуарах VEEDER-ROOT
- ГОСТ 8.477-82. ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
- ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности.
- ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
- ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня подтоварной воды в резервуарах автозаправочных станций (далее — АЗС) и нефтебаз, вычислений объёма и массы нефтепродуктов при хранении, отпущенных и полученных в резервуары АЗС и нефтебаз, а также для индикации утечек нефтепродуктов из резервуаров.
Поверка системы измерений массы нефтепродуктов VEEDER-ROOT
В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ Р 8.595-2004. В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.
Системы состоят из каналов измерений количества нефтепродуктов, число которых равно числу резервуаров на объекте (АЗС или нефтебаза), а также блоков индикации утечек нефтепродуктов.
Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов:
- магнитострикционный зонд уровнемера модели 8462, 8463 и Mag plus 1 Mag-FLEX (далее — зонд 8462, 8463 и Mag plus 1 Mag-FLEX соответственно) с закрепленными на стержне зонда пятью термисторными измерительными преобразователями температуры и электронным преобразователем измеренных сигналов в цифровые значения уровня и температуры;
- устройство для определения плотности нефтепродукта (далее — плотномер, показан на рисунке 2), плотномером комплектуются только зонды 8463;

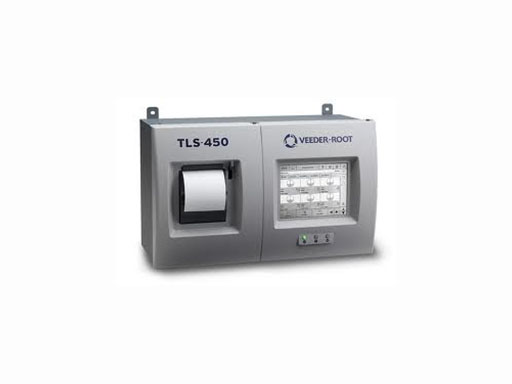

- контроллеры моделей М-450Х1, М-350Х, М-300Х, TLS-50, TLS4 и М-2Х, показаны на рисунках 4 — 8 (далее — контроллеры TLS-450Х, TLS-350Х, TLS-300Х, TLS-50, TLS4 и TLS-2Х соответственно).
Зонды 8462 и 8463 (рисунок 2) устанавливаются в горизонтальные цилиндрические резервуары и резервуары других типов с базовой высотой до 3,6 м. Зонды Mag Plus 1 Mag-FLEX предназначены для установки в резервуары с базовой высотой до 15,0 м.
В верхней части зонда имеется магнитострикционный преобразователь с излучателем и приемником. Вниз отходит стержень из нержавеющей стали с расположенными на нем двумя поплавками (верхний — для измерений уровня нефтепродуктов, нижний — для измерений уровня подтоварной воды). Внутри стержня проходит магнитопровод, состоящий из алюминиево-магниевого стержня специального профиля и струны из железо-никелевого сплава. Зонд Mag Plus 1 Mag-FLEX имеет гибкое исполнение. В поплавках находятся кольцевые магниты. Электромагнитная волна, пришедшая от магнитострикционного преобразователя-излучателя, взаимодействует с полем магнитов и возбуждает в струне акустический сигнал, распространяющийся по струне вверх и вниз. Сигнал, распространяющийся вверх, регистрируется и обрабатывается в магнитострикционном преобразователе-приёмнике (при этом значение сигнала пропорционально уровню жидкости) и передается в контроллер по интерфейсу. Контроллер подключается к компьютеру по интерфейсу RS232, RS485, USB, и / или TCP\IP.
Имеется три вида поплавков для разных групп нефтепродуктов (бензины, дизельное топливо и СУГ). Измерительные преобразователи температуры (термисторы), закреплённые равномерно в пяти точках по длине стержня зонда вырабатывают сигналы, соответствующие температуре жидкости. В электронном преобразователе зонда формируются сигналы в цифровом формате, соответствующие значениям уровней и температуры, а также плотности нефтепродукта при использовании зонда с плотномером.
Плотномер состоит из корпуса и поплавка. Корпус прикреплён к поплавку воды. Корпус может свободно двигаться на стержне зонда, поплавок — находится внутри корпуса и может перемещаться. При этом его перемещение зависит от плотности нефтепродукта. Плотномер устанавливается на стержне зонда в зоне нижнего уровня нефтепродукта над поплавком для измерения уровня подтоварной воды.
Если зонд, установленный в резервуаре, не имеет плотномера, то плотность нефтепродукта определяется в лаборатории в соответствии с Р 50.2.075-2010 и Р 50.2.076-2010 на пробе, отобранной из резервуара в соответствии с требованиями ГОСТ 2517-85, и результаты измерений плотности вводятся в контроллер с его панели.
К контроллеру можно подключать одновременно до 32 зондов. Также возможно подключение к контроллеру до 64 датчиков утечки.
Система имеет возможность автоматически вычислять массу светлых нефтепродуктов в резервуаре и объём нефтепродуктов при рабочей температуре, а также объём приведенный к 20 оС или к 15 оС. Эти возможности системы реализуются только при комплектации зондами модели 8463 и контроллерами TLS-2X, ТЬБ-4Х и TLS-450X.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется в соответствии с документом МЦКЛ.0154.МП «Системы измерений массы нефтепродуктов в VEEDER-ROOT. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 22.09.2014 г.
Основные средства поверки:
- установка поверочная уровнемерная с диапазоном измерений от 10 до 15000 мм и пределами допускаемой погрешности ±0,3 мм;
- рулетка измерительная металлическая с лотом 2 класса точности по ГОСТ 7502-98, длина измерительной ленты в зависимости от базовой высоты резервуара, ц.д. 1 мм, пределы допускаемой абсолютной погрешности Д = ± 0,3+0,15 • (L-1) мм, где L — уровень в м;
- термометр цифровой малогабаритный типа ТЦМ 9410 Ex/M1 в комплекте с термопреобразователем ТТЦ 01 (и) -180, номер в Госреестре СИ РФ 32156-06, диапазон измерений, °С, от минус 50 до плюс 200, цена деления 0,1 °С, пределы абсолютной погрешности Д = ±(0,05+0,0005 • |t|+0,1) °С, где t — измеряемая температура, °С;
- плотномер лабораторный автоматический типа ВИП2-МР, номер в Госреестре СИ РФ 27163-09, диапазон измерений плотности от 500 до 1600 кг/м3, пределы абсолютной погрешности Д = ± 0,1 кг/м .
Сведения о методах измерений
изложены в документе «МЦКЛ.0274М-2014. Масса нефтепродуктов. Методика измерений с использованием системы измерений массы нефтепродуктов VEEDER-ROOT», и в эксплуатационном документе «Системы измерений массы нефтепродуктов VEEDER-ROOT. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к системам измерений массы нефтепродуктов в резервуарах VEEDER-ROOT
- ГОСТ 8.477-82. ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
- ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности.
- ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
- ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
- Техническая документация изготовителя.
