Поверка системы акустико-эмиссионной МАЛАХИТ АС-12А
Поверка систем акустико-эмиссионных МАЛАХИТ АС-12А проводится по методике поверки, приведенной в разделе 8 АМ100.9805.00.000РЭ, согласованной ВНИИОФИ в 2003 г.
Средства поверки: осциллограф универсальный С1-65, генератор сигналов специальной формы Г6-28; микровольтметр ВЗ-40; генератор импульсный Г5-72
Межповерочный интервал -1 год.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

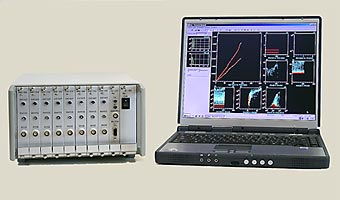

Системы акустико-эмиссионные МАЛАХИТ АС-12А предназначены для обнаружения, регистрации и определения координат источников акустической эмиссии (АЭ) в процессе АЭ-обследований состояния потенциально опасного оборудования, работающего под нагрузкой: магистральных и технологических трубопроводов, сосудов под давлением, резервуаров нефтепродуктов, элементов оборудования энергоблоков АЭС и другого оборудования. Поверка системы акустико-эмиссионной МАЛАХИТ АС-12А осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка системы акустико-эмиссионной МАЛАХИТ АС-12А
АЭ-метод контроля основан на регистрации упругих волн, генерируемых при высвобождении энергии из области дефектов нагруженным материалом. Акустические волны с помощью установленных на поверхности контролируемого объекта приемников преобразуются в электрические сигналы и регистрируются АЭ-аппаратурой.
В каждом канале регистрируются несколько параметров импульсов АЭ: время прихода, амплитуда, длительность, число превышений порога, энергетический параметр. По разностям времен прихода АЭ-сигналов к нескольким рядом расположенным акустическим приемникам производится расчет координат источников АЭ. Другие параметры сигналов используются для фильтрации данных и оценки степени опасности дефектов.
В АЭ системе “МАЛАХИТ АС-12А ’’применяется принцип измерения и обработки сигналов, основанный на быстрой оцифровке и последующей обработке сигналов в каждом измерительном канале с помощью цифровых сигнальных процессоров.
Аппаратура выполнена в стандартных модульных приборных еврокаркасах (IEC297-3 / DIN 41494, part 1,5), имеет небольшие габариты и вес, невысокое потребление электроэнергии, возможность автономного питания от аккумулятора.
Измерительные каналы содержат программно устанавливаемые частотные полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена возможность регистрации формы волн в каждом канале, автоматическое тестирование датчиков и предварительных усилителей. АЭ-системы выпускаются в 5-ти вариантах исполнения, отличающихся числом измерительных каналов.
Системы отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с дискретностью измерения амплитуд 0,5 дБ во всем диапазоне, что позволяет:
- одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи
- исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд
- использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни
- возможность использования для контроля оборудования во взрывопасных зонах
Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.
В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.
Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Основные технические характеристики
Число независимых каналов | от 1 до 112 |
Число каналов в одном системном блоке | от 1 до 8 или до 16 каналов в одном системном блоке |
Стандартный частотный диапазон | 10 — 300 кГц |
Число программируемых частот среза | 4 |
Напряжение шума, приведенное ко входу (режим к.з.) | 3 мкВ эфф. |
Измеряемые параметры |
|
Программируемые временные параметры: интервалы контроля пика (ИКП), контроля длительности (ИКД) и контроля конца (ИКК) сигнала | 20 — 60000 мкс |
Интервал контроля самоблокирования (ИКС), сек (с дискретностью 65535 мкс) | 1000 |
Пиковая скорость регистрации сигналов в каналах | 5000 сигн/сек |
Средняя скорость регистрации сигналов в системных блоках | 3000 сигн/сек |
Параметрический вход, ФНЧ — 10 Гц, 3 диапазона | ±10 В, ±1 В, ±100 мВ, токовая петля 20 мА |
Габариты и масса системных блоков: 8-канального и 16-канального | 240 x 375 x 147 мм, 7 кг 450 x 375 x 147 мм, 12 кг |
Электропитание (8 каналов) | 220 В (30 Вт), или постоянный ток 12-15 В (1 А) |
Поверка систем акустико-эмиссионных МАЛАХИТ АС-12А проводится по методике поверки, приведенной в разделе 8 АМ100.9805.00.000РЭ, согласованной ВНИИОФИ в 2003 г.
Средства поверки: осциллограф универсальный С1-65, генератор сигналов специальной формы Г6-28; микровольтметр ВЗ-40; генератор импульсный Г5-72
Межповерочный интервал -1 год.
