Поверка штангенглубиномера Holex 418000, 418300, 418500, 418520, 418540
Поверка осуществляется в соответствии с документом МП 36751-14 «Штангенглубиномеры Holex модификаций 418000, 418300, 418500, 418520, 418542, 418802. Методика поверки», утвержденным ФГУП «ВНИИМС» 21 марта 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта штангенглубиномеров.
Нормативные и технические документы, устанавливающие требования к штангенглубиномерам Holex модификаций 418000, 418300, 418500, 418520, 418542, 418802
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм». Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений глубины элементов деталей.
Поверка штангенглубиномера Holex 418000, 418300, 418500, 418520, 418540
Штангенглубиномеры выпускаются следующих модификаций:
- 418000, 418300 — с отсчетом по нониусу (рисунки 1-3). Штангенглубиномеры имеют стандартное исполнение.
- 818500, 418520 — с отсчетом по нониусу (рисунки 4-5). Штангенглубиномеры имеют специальную съемную направляющую, для измерений канавок и уступов на наружных и внутренних поверхностях.

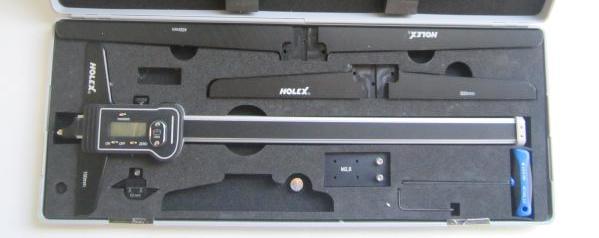

- 418542, 418802 — с цифровым отсчетным устройством (рисунки 6-7). Штангенглубиномеры имеют стандартное исполнение.
Принцип действия штангенглубиномеров модификаций 418000, 418300, 418500, 418520 — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенглубиномера.
Принцип действия штангенглубиномеров модификаций 418542, 418802 -механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенглубиномера. Также на рамке находятся кнопки включения/выключения штангенглубиномера (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенглубиномеров осуществляется от встроенного источника питания.
Все подвижные элементы штангенглубиномеров снабжены стопорными винтами.
Модификация
штангенглу биномеров |
Диапазон
измерений, мм |
Значение отсчета по нониусу, мм | Шаг дискретности цифрового отсчетного устройства, мм | Длина измерительной поверхности рамки, мм, не менее |
418000 | от 0 до 100 | 0,05 | — | 50 |
от 0 до 200 | 0,05 | — | 100 | |
от 0 до 300 | 0,05 | — | 150 | |
от 0 до 500 | 0,05 | — | 150 | |
от 0 до 800 | 0,05 | — | 250 | |
от 0 до 1000 | 0,05 | — | 250 | |
418300 | от 0 до 150 | 0,05 | — | 100 |
от 0 до 200 | 0,05 | — | 100 | |
от 0 до 300 | 0,05 | — | 100 | |
418500 | от 0 до 200 | 0,05 | — | 100 |
от 0 до 300 | 0,05 | — | 150 | |
от 0 до 500 | 0,05 | — | 250 | |
418520 | от 0 до 200 | 0,05 | — | 100 |
от 0 до 300 | 0,05 | — | 100 | |
418542 | от 0 до 50 | — | 0,01 | 50 |
418802 | от 0 до 300 | — | 0,01 | 150, 300, 450 |
от 0 до 500 | — | 0,01 | 150, 300, 450 | |
от 0 до 800 | — | 0,01 | 150, 300, 450 |
Таблица 2. Пределы допускаемой абсолютной погрешности штангенглубиномеров при температуре окружающей среды (20 ± 5) °С
Измеряемая глубина, мм | Пределы допускаемой абсолютной погрешности штангенглубиномеров, мм | |
с отсчетом по нониусу | с цифровым отсчетным устройством | |
от 0 до 50 вкл. | ± 0,05 | ± 0,02 |
св. 50 до 100 вкл. | ± 0,05 | ± 0,02 |
св. 100 до 200 вкл. | ± 0,05 | ± 0,03 |
св. 200 до 300 вкл. | ± 0,05 | ± 0,03 |
св. 300 до 400 вкл. | ± 0,06 | ± 0,03 |
св. 400 до 500 вкл. | ± 0,07 | ± 0,03 |
св. 500 до 600 вкл. | ± 0,08 | ± 0,03 |
св. 600 до 700 вкл. | ± 0,09 | ± 0,04 |
св. 700 до 800 вкл. | ± 0,10 | ± 0,04 |
св. 800 до 900 вкл. | ± 0,11 | — |
св. 900 до 1000 | ± 0,12 | — |
Поверка осуществляется в соответствии с документом МП 36751-14 «Штангенглубиномеры Holex модификаций 418000, 418300, 418500, 418520, 418542, 418802. Методика поверки», утвержденным ФГУП «ВНИИМС» 21 марта 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта штангенглубиномеров.
Нормативные и технические документы, устанавливающие требования к штангенглубиномерам Holex модификаций 418000, 418300, 418500, 418520, 418542, 418802
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм». Техническая документация изготовителя.
