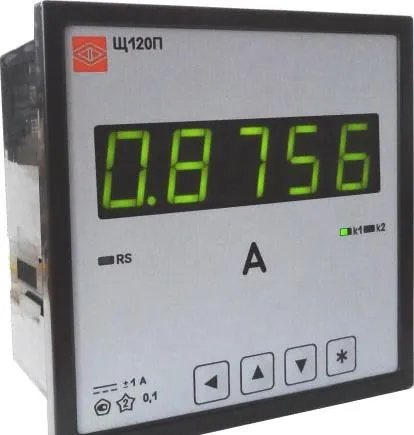

Поверка щитовых электроизмерительных приборов цифровых ЩП02П, ЩП72П, ЩП96П, ЩП120П
Поверка осуществляется по документу «Приборы щитовые цифровые электроизмерительные Щ02П, Щ72П, Щ96П, Щ120П. Руководство по эксплуатации. 0ПЧ.140.319» раздел 4 «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г. Средства поверки: калибратор универсальный Н4-6 (± 0,004 %; ± 0,014 % ).
Сведения о методах измерений
- Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным Щ02П, Щ72П, Щ96П, Щ120П
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ТУ 25-7504.218-2012 Приборы щитовые цифровые электроизмерительные Щ02П, Щ72П, Щ96П, Щ120П. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и преобразования в выходные унифицированные сигналы постоянного тока и последовательный цифровой интерфейс RS485 действующего значения силы тока, напряжения в электрических сетях постоянного тока.
Поверка щитовых электроизмерительных приборов цифровых ЩП02П, ЩП72П, ЩП96П, ЩП120П
Принцип действия приборов основан на преобразовании входного электрического сигнала в цифровую форму с помощью аналого-цифрового преобразователя и последующем отображении результата измерений на индикаторах цифрового отсчетного устройства на передней панели прибора.
Аналоговые выходы являются источниками унифицированных сигналов постоянного тока, пропорциональных значениям текущих измерений входных сигналов.
Дискретные выходы предназначены для коммутации внешних цепей при выходе измеряемого сигнала за пределы контролируемых значений уставок.
Конструктивно приборы выполнены в пластмассовом корпусе щитового крепления со степенью защиты от воздействия твердых тел по лицевой панели IP50 по ГОСТ 1425496. Приборы работоспособны при установке в любом положении.
Приборы изготавливаются для эксплуатации в условиях умеренно-холодного климата (климатическое исполнение УХЛ3.1 по ГОСТ 15150-69), по устойчивости к воздействию климатических факторов относятся к группе 4 по ГОСТ 22261-94 и предназначены для работы при температуре от минус 40 до плюс 70 °С и относительной влажности воздуха не более 95 % при температуре плюс 35 °С.
По устойчивости к механическим воздействиям приборы, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, относятся к ударопрочным, группа 4 по ГОСТ 22261-94.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию дополнительного интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специсполнению. Приборы имеют возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов. Программирование осуществляется с помощью встроенных кнопок или по интерфейсу RS485.
Программное обеспечение
Управление АЦП, обработка результатов измерения, вывод значений на индикаторы, обмен информацией по интерфейсу RS-485 обеспечивает микропроцессор. В память микропроцессора записано встроенное метрологически значимое программное обеспечение (ВПО), калибровочные коэффициенты и значения параметров, программируемых с помощью встроенных кнопок управления или через интерфейс RS485. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением гарантийных этикеток (пломб). Вход в режим настройки конфигурации и калибровки защищен независимым паролем. По степени защиты от преднамеренных или непреднамеренных изменений ВПО можно отнести к уровню «С» по МИ 3286-2010.
При проведении санкционированных регламентных работ, программируется диапазон показаний, уровни срабатывания дискретных выходов (уставок), производится настройка аналоговых выходов, параметров интерфейса, и, при необходимости, калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя.
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение Щ02П, Щ72П, Щ96П, Щ120П | ЩххП^ех | не ниже v101 | 89f4a27cd1ba9eebe55e7b9dd07730b5 | md5 |
| Тип прибора | Габаритные размеры (ширина Н х высота Н1 x глубина L), мм, не более | Масса, кг, не более |
| Щ02П | 96x48x148 | 0,4 |
| Щ72П | 72x72x103 | 0,2 |
| Щ96П | 96x96x103 | 0,5 |
| Щ120П | 120x120x103 | 0,5 |
| Условное обозначение напряжения питания | Напряжение питания |
| 5ВН | (5 +4/-0,5) В постоянного тока |
| 12ВН | (12 +6/-3) В постоянного тока |
| 24ВН | (24 +12/-6) В постоянного тока |
| 220ВУ | от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц или от 100 до 265 В постоянного тока |
| 230В | от 85 до 253 В переменного тока частотой (50 ± 0,5) Гц |
Поверка осуществляется по документу «Приборы щитовые цифровые электроизмерительные Щ02П, Щ72П, Щ96П, Щ120П. Руководство по эксплуатации. 0ПЧ.140.319» раздел 4 «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г. Средства поверки: калибратор универсальный Н4-6 (± 0,004 %; ± 0,014 % ).
Сведения о методах измерений
- Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным Щ02П, Щ72П, Щ96П, Щ120П
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ТУ 25-7504.218-2012 Приборы щитовые цифровые электроизмерительные Щ02П, Щ72П, Щ96П, Щ120П. Технические условия.
