Поверка серверов точного времени PTS-02.VWX.ZZZ
Поверка осуществляется по документу РТ-МП-2553-441-2015 «ГСИ. Серверы точного времени PTS-02.VWX.ZZZ Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.03.2015 г.
Основные средства поверки:
- аппаратура высокоточного сличения шкал времени, Госреестр 53249-13, погрешность синхронизации времени относительно UTC ± 100 нс;
- частотомер универсальный «CNT-90XL», Госреестр 41567-09, погрешность измерения интервала времени между импульсами ± 10 нс.
Сведения о методах измерений
- Методика измерений приведена в руководстве по эксплуатации «Серверы точного времени PTS-02.VWX.ZZZ. Руководство по эксплуатации. ЛКЖТ2.818.002 РЭ».
Нормативные и технические документы, устанавливающие требования к серверам точного времени PTS-02.VWХ.ZZZ
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты.»
- ЛКЖТ2.818.002 ТУ «Сервер точного времени PTS-02.VWX.ZZZ. Технические условия.»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для приема сигнала от глобальной навигационной спутниковой системы ГЛОНАСС/GPS и формирования частотно-временных сигналов синхронизации и сетевых протоколов времени.
Поверка серверов точного времени PTS-02.VWX.ZZZ

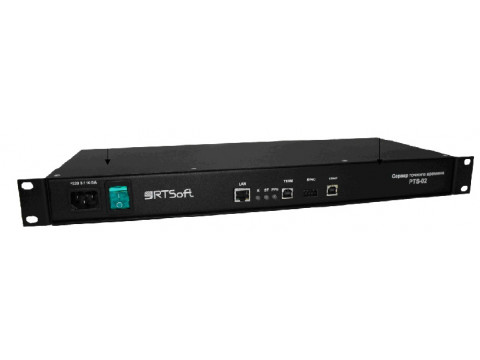

Принцип действия устройства основан на приеме данных от навигационных спутниковых систем ГЛОНАСС/GPS, обработке этих данных и формировании выходного сигнала 1 Гц (PPS), а также дополнительных данных о времени в форматах NMEA, NTP, SNTP, PTP.
В сервере PTS-02 встроен приемник сигналов точного времени от навигационных спутниковых систем ГЛОНАСС/GPS Geos-3M производства ООО «Конструкторское бюро ГеоСтар навигация», свидетельство об утверждении типа средства измерений RU.C.27.002.A №50767.
Основным интерфейсом для передачи данных внешним устройствам является IEEE 802.3 (Ethernet) со скоростью передачи 100 Мбит/с.
Для конфигурирования устройства используется веб-интерфейс доступный при подключении по Ethernet, а также, для некоторых параметров, служебный интерфейс RS-232 или USB. Рабочая конфигурация и другие служебные данные хранятся в энергонезависимой памяти.
Расшифровка условного обозначения PTS-02.VWХ.ZZZ
| V | W | X | ZZZ | расшифровка |
| Нет/С | — | — | — | Базовая модификация для установки в стандартные стойки и шкафы 19 дюймов с одним Ethernet-портом, питание 220 В. |
| L | — | — | — | Модификация для установки в стандартные стойки и шкафы 19 дюймов с двумя (и более) Ethernet-портами, питание 220 В. |
| S | — | — | — | Модификация для установки в стандартные стойки и шкафы 19 дюймов с двумя (и более) Ethernet-портами, резервированное питание 220 В. |
| P | — | — | — | Модификация для установки в стандартные стойки и шкафы 19 дюймов с двумя (и более) Ethernet-портами, аппаратно-программной поддержкой PTP, резервированное питание 220 В. |
| G | — | — | Работа с активной антенной с встроенным приемником производства КБ «ГеоСтар навигация» | |
| N | — | — | Работа с smart антенной (допускается для модификации -D) | |
| 0 | — | Поставляется без антенны | ||
| 1 | — | Поставляется с антенной для наружной установки (температурный диапазон антенны и кабеля от минус 40 до плюс 70 °С) | ||
| 2 | — | Поставляется с антенной для наружной установки (температурный диапазон антенны и кабеля от минус 55 до плюс 70 °С) | ||
| 3 | — | Поставляется с антенной для наружной установки (температурный диапазон антенны и кабеля от минус 60 до плюс 70 °С) | ||
| 000 | Поставляется без кабеля | |||
| 10, 20.. .100 | Поставляется с кабелем длиной 10, 20.100 метров соответственно |
Для установки в шкафы и стойки серверы PTS-02 выпускаются в корпусе «Евромеханика» 19 дюймов 1U или 2U по ГОСТ 28601.3-90 (МЭК 60297).
Степень защиты по ГОСТ 14254-96 (МЭК 60529) в зависимости от исполнения не ниже IP30. Стойкость к внешним воздействующим механическим факторам по ГОСТ 17516.1-90:
- группа механического исполнения М40;
- устойчивость к вибрации частотой от 0,5 до 100 Гц, с ускорением до 0,5 g;
- устойчивость к одиночным ударам длительностью от 2 до 20 мс, с ускорением до 3 g.
Средний срок службы, с проведением ремонта, не менее 10 лет. Средняя наработка на отказ не менее 100 000 ч. Срок сохранности в упаковке предприятия-изготовителя 2 года. Срок сохранности в упаковке и консервации предприятием-изготовителем 3 года.
По требованиям безопасности PTS-02 соответствуют ГОСТ 22261-94 и ГОСТ Р 12.2.091-2012 (МЭК 61010-1:2001). В зависимости от исполнения PTS-02 имеют класс защиты I или II обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75.
Программное обеспечение
Серверы PTS-02 содержат встроенное программное обеспечение (ПО), которое обеспечивает их работу, прием и передачу данных, измерение и вычисление требуемого набора параметров согласно техническим условиям (ТУ).
Программное обеспечение устройства подразделяется на метрологоически значимое и метрологически не значимое. К метрологически не значимому относятся ПО серверной части и её веб-интерфейс, представляющие собой целостный самораспаковывающийся файл расширения *.img.
В зависимости от исполнения, PTS-02 имеют один или два и более физических интерфейса IEEE802.3 (Ethernet 10/100Base-T4) и интерфейсы RS-422/232 для передачи данных. Интерфейс Ethernet обеспечивает обмен данными на скорости 100 Мбит/с. Интерфейс RS-422/232 обеспечивает скорость приема/передачи не менее 4800 бит/с. При обмене данными по интерфейсам RS-422/232 используется протокол NMEA. Требуемые рабочие настройки устанавливаются при конфигурировании и хранятся в энергонезависимой памяти. Для наладки и конфигурирования устройства PTS-02 дополнительно имеется служебный интерфейс RS-232 или USB.
Обеспечена возможность автоматического тестирования аппаратной части устройства. Обеспечена возможность передачи диагностической информации по сети Ethernet с использованием протокола SNMP.
ПО «GeoSDemo3», предназначено для управления режимами работы аппаратуры. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeoSDemo3.exe |
| Номер версии (идентификационный номер) ПО | не ниже 3.02 |
| Цифровой идентификатор ПО | e58a9782d39eb53cceee09f 16daf2a74 |
| Алгоритм вычисления | md5 |
Метрологические характеристики серверов PTS-02, указанные в таблице 3, нормированы с учетом ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
| Метрологические характеристики | Норм. значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени: выходного сигнала PPS (1 Гц) к шкале времени UTC (SU), мкс | ± 1,0 |
| Амплитуда сигнала PPS (1 Гц) на выходе, В | 2, не менее |
| Пределы допускаемой абсолютной погрешности измерения текущего времени, (системное время) в автономном режиме за сутки, мс | ± 50 |
| Технические характеристики | Норм. значение |
| Напряжение питания от сети постоянного тока, В | от 198 до 242 |
| Рабочие условия эксплуатации
— температура, °С — относительная влажность при 25 °С, до, % |
от минус 10 до плюс 55 80 |
| Г абаритные размеры (ширина х высота х глубина), мм: | 483x44x210 |
| Масса, кг | 5, не более |
Поверка осуществляется по документу РТ-МП-2553-441-2015 «ГСИ. Серверы точного времени PTS-02.VWX.ZZZ Методика поверки», утвержденному ФБУ «Ростест-Москва» 06.03.2015 г.
Основные средства поверки:
- аппаратура высокоточного сличения шкал времени, Госреестр 53249-13, погрешность синхронизации времени относительно UTC ± 100 нс;
- частотомер универсальный «CNT-90XL», Госреестр 41567-09, погрешность измерения интервала времени между импульсами ± 10 нс.
Сведения о методах измерений
- Методика измерений приведена в руководстве по эксплуатации «Серверы точного времени PTS-02.VWX.ZZZ. Руководство по эксплуатации. ЛКЖТ2.818.002 РЭ».
Нормативные и технические документы, устанавливающие требования к серверам точного времени PTS-02.VWХ.ZZZ
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты.»
- ЛКЖТ2.818.002 ТУ «Сервер точного времени PTS-02.VWX.ZZZ. Технические условия.»
