Поверка счетчиков жидкости СЖ
Поверка осуществляется в соответствии с документом 802.00.00.00 МП «Счётчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.
Основное средство поверки — установка поверочная с диапазоном измерений объемного расхода воды от 0,001 до 600 м3/ч и пределами допускаемой относительной погрешности измерений объемного расхода (объема) воды не более ± 0,05 %.
Сведения о методах измерений
- изложены в документе 802.00.00.00 РЭ эксплуатации». «Счётчики жидкости СЖ. Руководство по 6) Присоединительные размеры, определяются при заказе у изготовителя.
Нормативные и технические документы, устанавливающие требования к счётчикам жидкости СЖ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ТУ 4213-260-05806720-2014 «Счётчики жидкости СЖ. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема жидкостей с вязкостью от 0,55 до 300 мм2/с и передачи результатов измерений во внешние измерительные системы (ИС).
Поверка счетчиков жидкости СЖ
Поток жидкости поступает в корпус первичного измерительного преобразователя (ПИП) счётчика, попадает в измерительную камеру, внутри которой установлен измерительный механизм, формирующий измерительный сигнал, пропорциональный объему жидкости, и покидает измерительную камеру ПИП. Измерительный сигнал от ПИП передается на вторичный прибор (ВП) счётчика, который преобразует измерительный сигнал в значения объема жидкости, отображает^ результаты измерения на шкале или индикаторном устройстве ВП и передает результаты измерений в ИС.
Детали счётчиков изготовлены с корозионно-устойчивым покрытием или из корозионно-устойчивых материалов. Детали счётчиков, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в пределах рабочего диапазона температур.

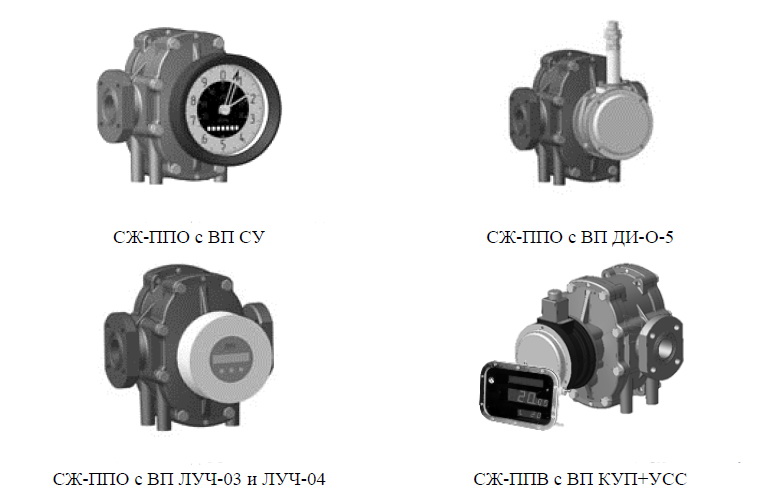

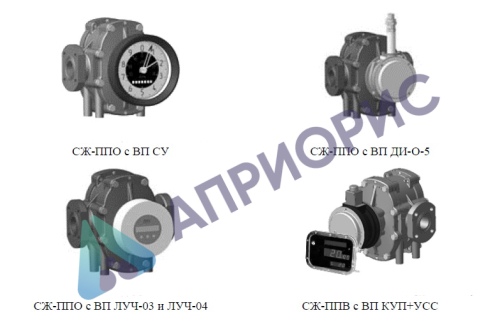

В зависимости от конструкции ПИП изготавливаются следующие модели счётчиков:
- Счётчики жидкости СЖ-ППО — счётчики с ПИП вытеснительного типа с овальными шестернями (далее — НПО);
- Счётчики жидкости СЖ-ПИВ — счётчики с ПИН вытеснительного типа с винтовыми роторами (далее — ППВ);
- Счётчики жидкости СЖ-1ШТ — счётчики с турбинным ПИП (далее — ППТ).
В качестве ВП применяются:
- механическое отсчетное устройство (далее — СУ);
- механическое отсчетное устройство, укомплектованное импульсным выходом (сухой контакт) (далее — СУ+УСС);
- контроллер КУП с устройством съёма сигнала (далее — КУП+УСС);
- датчик индукционный ДИ-О-5 (далее — ДИ-О-5);
- датчик индукционный ЛУЧ-01 (далее — ЛУЧ-01);
- датчик индукционный ЛУЧ-02 (далее — ЛУЧ-02);
- датчик индукционный ЛУЧ-03 (далее — ЛУЧ-03);
- датчик индукционный ЛУЧ-04 (далее — ЛУЧ-04);
Дополнительно счетчики1 могут комплектоваться контроллером КУП (далее — КУП).
Конструкция турбинных ПИП, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.
Программное обеспечение
Счётчики2 имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вторичного прибора при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки, измерительной информации об объеме жидкости, отображения на индикаторном устройстве3, и передачи результатов измерения объема жидкости в ИС4.
Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | DIO5 |
| Номер версии ПО | 01.XXXX (X = 0…9) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — * |
| Алгоритм вычисления цифрового идентификатора ПО | — * |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Идентификационные данные ПО для счётчиков с ВП ЛУЧ-01 или ЛУЧ-02
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | LUH-1 |
| Номер версии ПО | 2.31 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x0AC0 |
| Алгоритм вычисления цифрового идентификатора ПО | сумма байт по модулю 216 |
Идентификационные данные ПО для счётчиков с ВП ЛУЧ-03 или ЛУЧ-04
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | LUH-3 |
| Номер версии ПО | 2.33 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x28EC |
| Алгоритм вычисления цифрового идентификатора ПО | сумма байт по модулю 216 |
Идентификационные данные ПО для счётчиков с ВП КУП+УСС или укомплектованных КУП
| Идентификационные данные ПО | Значение | ||
| Идентификационное наименование ПО | KUP-30 | KUP-31 | KUP-37 |
| Номер версии ПО | 01.XX.XX.XX (X = 0.9) | ||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — * | ||
| Алгоритм вычисления цифрового идентификатора ПО | — * | ||
| *Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |||
Конструкция счётчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — средний.
| ПИП | Ду,
мм |
Нижний
предел диапазона измерений объема жидкости, м3 |
Порог
чувствительности, м3/ч |
Диапазон
объемного расхода жидкости, м3/ч |
Номинальный
объемный расход жидкости, м3/ч |
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
| 10 | 0,0005 | 0,001 | от 0,002 до 0,6 | 0,4 | ± 0,15; ± 0,25; ± 0,5; ± 1 | |
| ППО | 15 | 0,0005 | 0,005 | от 0,150 до 2,5 | 1,5 | ± 0,15; ± 0,25; ± 0,5; ± 1 |
| 25 | 0,05; 0,005 | 0,02 | от 0,72 до 7,2 | 3 | ± 0,15; ± 0,25; ± 0,5 | |
| 40 | 0,2 | 0,5 | от 2 до 25 | 15 | ± 0,15; ± 0,25; ± 0,5 | |
| ПИВ | 100 | 5 | 1 | от 15 до 180 | 100 | ± 0,15; ± 0,25; ± 0,5 |
| 150 | 5 | 1 | от 30 до 420 | 180 | ± 0,15; ± 0,25; ± 0,5 | |
| 10 | 0,025 | 0,03 | от 0,3 до 3,6 | 1,5 | ± 0,15; ± 0,25; ± 0,5; ± 1 | |
| 20 | 0,04 | 0,07 | от 1 до 10 | 5 | ± 0,15; ± 0,25; ± 0,5; ± 1 | |
| 32 | 0,05 | 0,2 | от 1 до 25 | 15 | ± 0,15; ± 0,25; ± 0,5; ± 1 | |
| ППТ | 65 | 1 | 0,6 | от 5 до 55 | 30 | ± 0,15; ± 0,25; ± 0,5 |
| 80 | 3 | 0,8 | от 12 до 100 | 60 | ± 0,15; ± 0,25; ± 0,5 | |
| 100 | 5 | 1 | от 15 до 180 | 100 | ± 0,15; ± 0,25; ± 0,5 | |
| 150 | 5 | 1,2 | от 30 до 420 | 180 | ± 0,15; ± 0,25; ± 0,5 |
Поверка осуществляется в соответствии с документом 802.00.00.00 МП «Счётчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.
Основное средство поверки — установка поверочная с диапазоном измерений объемного расхода воды от 0,001 до 600 м3/ч и пределами допускаемой относительной погрешности измерений объемного расхода (объема) воды не более ± 0,05 %.
Сведения о методах измерений
- изложены в документе 802.00.00.00 РЭ эксплуатации». «Счётчики жидкости СЖ. Руководство по 6) Присоединительные размеры, определяются при заказе у изготовителя.
Нормативные и технические документы, устанавливающие требования к счётчикам жидкости СЖ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ТУ 4213-260-05806720-2014 «Счётчики жидкости СЖ. Технические условия».
