Поверка счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН
Поверка осуществляется по документу МП РТ 2272-2015 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 мая 2015 г.
При поверке применять следующие средства измерений:
- установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %.
Сведения о методах измерений
- приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным ВСХН, ВСХНд, ВСГН, ВСТН
- ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»
- ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические требования»
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
- ТУ 4213-201-18151455-2014 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема холодной и горячей воды протекающей в системах холодного и горячего водоснабжения, в обратных или подающих трубопроводах, закрытых и открытых систем теплоснабжения.
Поверка счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

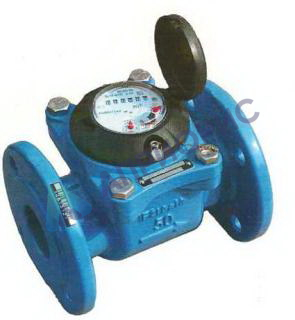

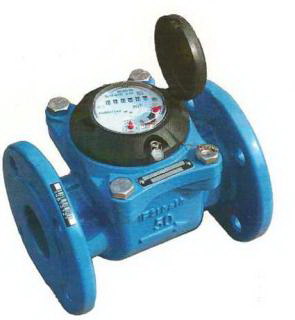

Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины и счетного механизма, расположенных в корпусе счетчика и герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объема.
Вода через входное отверстие поступает внутрь корпуса счетчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объему прошедшей через счетчик воды. Вращение турбины через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика.
Счетчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.
Для защиты от несанкционированного доступа к механизму счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.
Счетчики воды турбинные ВСХН, ВСХНд предназначены для измерений объема холодной воды.
Счетчики воды турбинные ВСГН, ВСТН предназначены для измерений объема горячей
воды.
| Наименование параметра | Значение параметра | ||||||||
| У словный диаметр, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Диапазон температуры холоднойводы ВСХН, ВСХНд, °С | от плюс 5 до плюс 50 | ||||||||
| Расход воды счетчиков холодной воды ВСХН, ВСХНд, м3 /ч | |||||||||
| — наименьший Qmin | 0,25 | 0,4 | 0,5 | 0,63 | 0,8 | 1,56 | 2,0 | 5,04 | 10 |
| — переходный Qt | 0,4 | 0,64 | 0,8 | 0,8 | 1,28 | 2,5 | 3,2 | 8,06 | 16,0 |
| — номинальный Qn | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| — наибольший Qmax | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 787,5 | 1250 |
| Порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,2 | 0,25 | 0,25 | 0,5 | 1,0 | 1,5 | 3,0 |
| Диапазон температуры горячей воды ВСГН, ВСГНд, ВСТН, °С | от плюс 5 до плюс 150 | ||||||||
| Расход воды счетчиков горячей воды ВСГН, ВСТН, м3 /ч | |||||||||
| — наименьший Qmin | 0,63 | 0,63 | 1,0 | 1,58 | 2,5 | 4,0 | 6,25 | 10,0 | 25,2 |
| — переходный Qt | 1,0 | 1,0 | 1,6 | 2,52 | 4,0 | 6,4 | 10,0 | 16,0 | 40,32 |
| — номинальный Qn | 25 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| — наибольший Qmax | 31,25 | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 1260 |
| Порог чувствительности, м3/ч, не более | 0,25 | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 2,0 | 4,0 | 8,0 |
| Цена выходного импульса ВСХНд, ВСТН, л/имп | 100 | 1000 | |||||||
| Наибольшее значение роликового
указателя счетного механизма, м3 |
999999 | 999999×10 | |||||||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | |||||||
| Потеря давления при наибольшем расходе не превышает, МПа | 0,01 | ||||||||
| Пределы допускаемой относительной погрешности, %, в диапазонах расходов
— от Qmin до Qt — свыше Qt до Qmax |
± 5 ± 2 | ||||||||
| Максимальное рабочее давление, МПа | 1,6 | ||||||||
| Габаритные размеры, мм, не более | |||||||||
| — длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| — высота ВСХН, ВСГН | 170 | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 |
| — высота ВСХНд, ВСТН | 270 | 280 | 290 | 332 | 342 | 370 | 575 | 600 | 645 |
| — ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| Масса, кг, не более | 7,8 | 9,8 | 10,5 | 13,2 | 15,5 | 18 | 40 | 51 | 75 |
Поверка осуществляется по документу МП РТ 2272-2015 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 мая 2015 г.
При поверке применять следующие средства измерений:
- установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %.
Сведения о методах измерений
- приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным ВСХН, ВСХНд, ВСГН, ВСТН
- ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»
- ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические требования»
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
- ТУ 4213-201-18151455-2014 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН»
