Поверка счетчиков холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

Характеристики

Межповерочный интервал

—

4 года - для счетчиков горячей воды;6 лет - для счетчиков холодной воды

Госреестр

—

40607-09

Особенности

—

Поверка осуществляется по документу «Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ. Методика поверки», МП 4213-200-18151455-2001, утвержденному Ростест-Москва 18 декабря 2001 года.

Основные средства поверки:

поверочная установка по ГОСТ 8.156—83; с погрешностью ± 0,2 % и диапазоном расходов от 0,003 м /ч до 20 м /ч.
гидравлическая опрессовочная установка на давление до 2,4 МПа (24 кгс/см2);
термометр с ценой деления 1 0С по ГОСТ 28498-90;
аспирационный психрометр — барометр по ГОСТ 6353-52;
ампервольтметр тип 4437 по ГОСТ 8711-93.

Сведения о методах измерений

приведены в паспорте на счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ ПС 4213-200-18151455-2012.

Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

ТУ 4213-200-18151455-01 «Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ. Технические условия».
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
ГОСТ 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений объема холодной питьевой воды по ГОСТ Р 51232-98 при температуре от +5 до +50 °С и горячей воды по СНиП 41-02-2003 при температуре от +5 до +95 ?С, протекающей в системах горячего водоснабжения при давлении не более 1,6 МПа (16 кгс/см2). Счетчики ВСХд, ВСГд, ВСТ предназначены для дистанционной передачи информации об измеренном объеме.

Поверка счетчиков холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

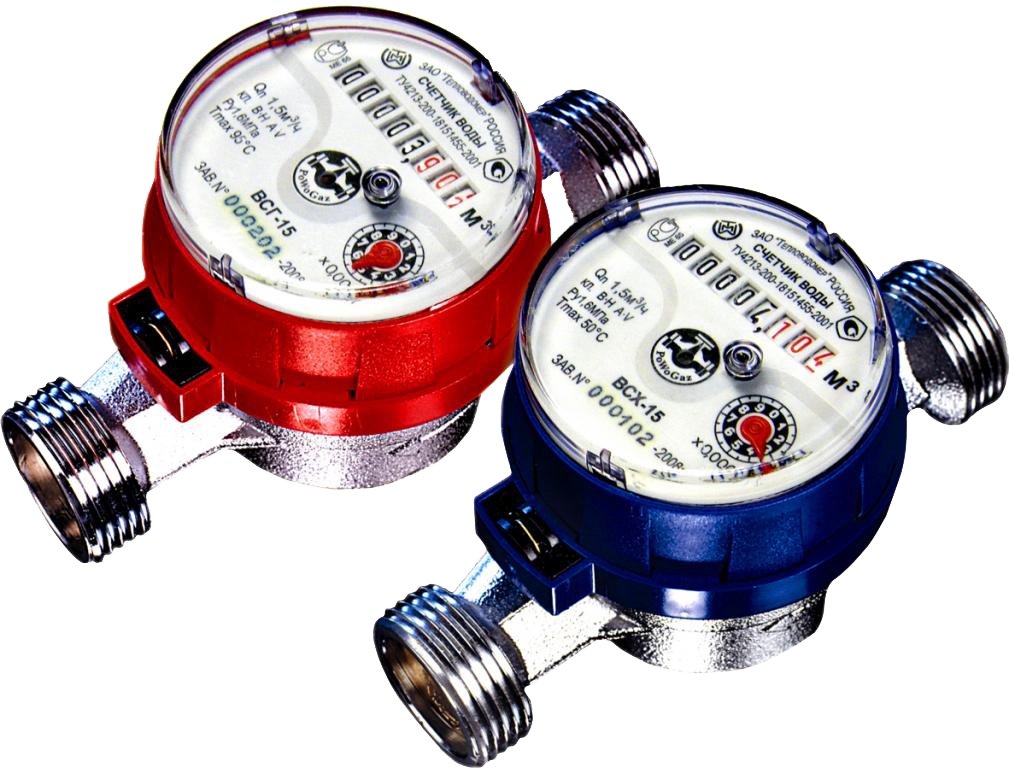

Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ являются механическими крыльчатыми (DN 15; DN 20), сухоходными.

Счетчик состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. При вращении уплотнительной панели производится настройка и регулировка счетчика при поверке. Такая конструкция обеспечивает надёжную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства. Счетный механизм имеет пять или восемь роликов для указания объема в кубических метрах. На оси червяка счетного механизма установлены четыре или один стрелочные указатели с наименьшей ценой деления 0,00005 м .

Принцип действия счетчиков основан на вращении крыльчатки потоком воды в измерительной камере счетчика. Скорость вращения крыльчатки пропорциональна расходу воды (м3/ч), а количество оборотов пропорционально количеству протекшей воды (мЗ). Количество оборотов крыльчатки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий при атмосферном давлении воздуха. Счетный механизм с помощью шестеренчатого редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому или его десятичным долям. Счетчики ВСХд, ВСГд, ВСТ имеют магнитоуправляемый контакт, предназначенный для формирования выходных импульсов, количество которых пропорционально объему воды.

Счетчики ВСХ, ВСХд, ВСГ, ВСГд, ВСТ могут выпускаться по классу А и классу В в соответствии с ГОСТ 50193.1-92.
Счетчики имеют четыре исполнения, которые отличаются материалом из которого изготовлен корпус и конструкцией счетного механизма.
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 — корпус изготовлен из латуни, имеют пяти — разрядный барабанный счетный механизм и четыре стрелочных индикатора.
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 — 01 корпус изготовлен из высокопрочной пластмассы, имеют пяти — разрядный барабанный счетный механизм и четыре стрелочных индикатора.
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 — 02 корпус изготовлен из латуни, имеют восьми — разрядный барабанный счетный механизм и один стрелочный индикатор.
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15-03 корпус изготовлен из высокопрочной пластмассы, имеют восьми — разрядный барабанный счетный механизм и один стрелочный индикатор.

Межповерочный интервал
Госреестр
Особенности

Основные средства поверки:

поверочная установка по ГОСТ 8.156—83; с погрешностью ± 0,2 % и диапазоном расходов от 0,003 м /ч до 20 м /ч.
гидравлическая опрессовочная установка на давление до 2,4 МПа (24 кгс/см2);
термометр с ценой деления 1 0С по ГОСТ 28498-90;
аспирационный психрометр — барометр по ГОСТ 6353-52;
ампервольтметр тип 4437 по ГОСТ 8711-93.

Сведения о методах измерений

приведены в паспорте на счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ ПС 4213-200-18151455-2012.

Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ

ТУ 4213-200-18151455-01 «Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ. Технические условия».
ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
ГОСТ 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия»

Описание типа СИ
