Поверка счетчиков холодной и горячей воды крыльчатых СВ
Поверка существляется в соответствии с ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: установка поверочная для поверки счетчиков воды пс ГОСТ 8.156-83 с характеристиками не хуже: диапазон расходов (0,03^3,0) м3/ч, пределы допускаемой относительной погрешности ± 0,5 %.
Сведения о методах измерений
- Методика прямых измерений изложена в документе Руководство по монтажу и эксплуатации. «Счетчики холодной и горячей воды крыльчатые СВ».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым СВ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
- ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
- ТУ 4213-004-15151288-2013 «Счетчики холодной и горячей воды крыльчатые СВ . Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема холодной питьевой воды по ГОСТ Р 51232-98, СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Счетчики выпускаются следующих модификаций:
- СВ-15Г, СВ-15ИГ, СВГ-15, СВГ-15И, СВГ-15М — для горячей воды;
- СВ-15Х, СВ-15ИХ, СВХ-15, СВХ-15И, СВХ-15М — для холодной воды;
- СВ-15, СВ-15И, СВУ-15, СВУ-15И, СВУ-15М — для холодной и горячей воды (универсальные счетчики).
Поверка счетчиков холодной и горячей воды крыльчатых СВ
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.

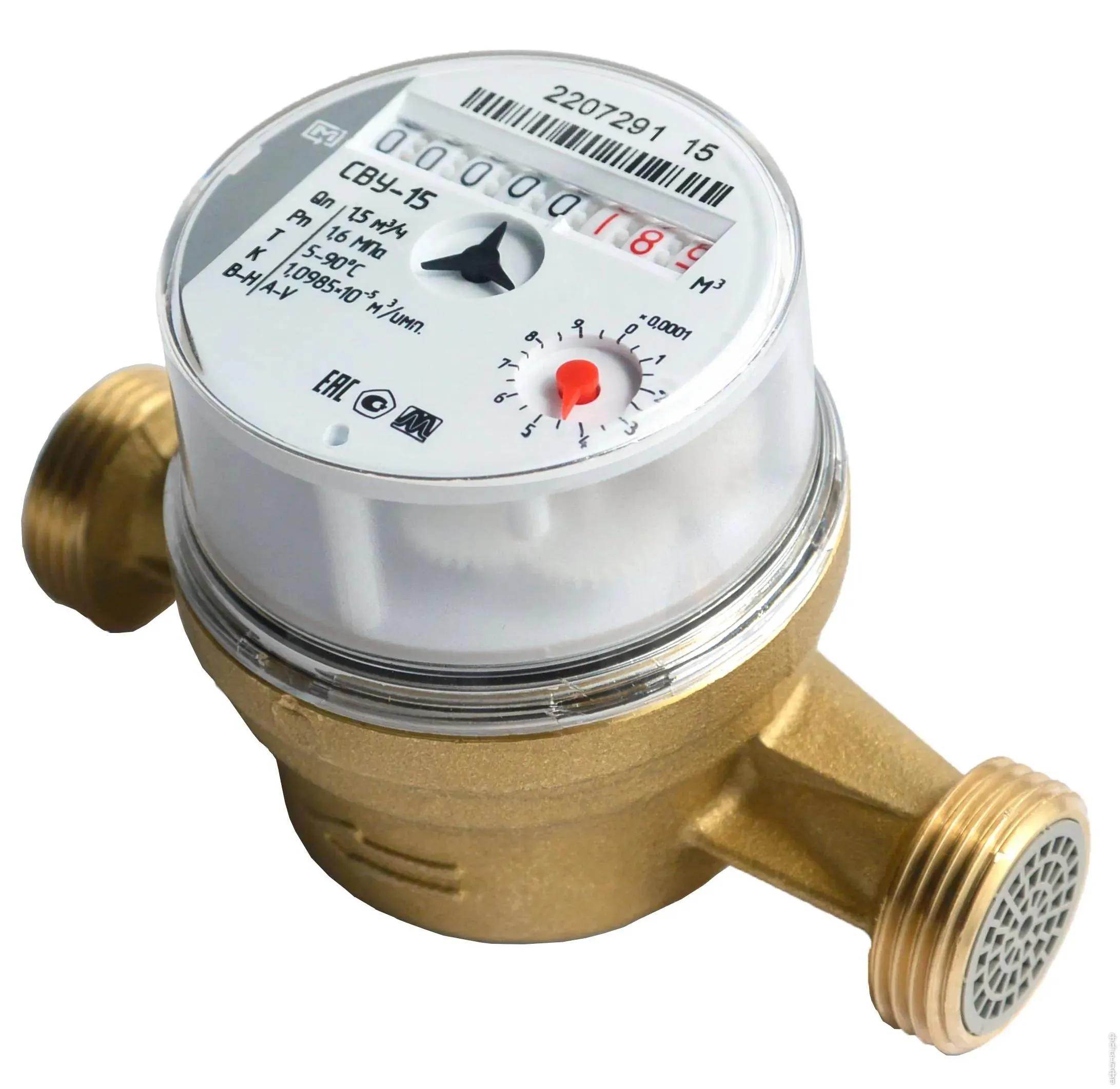

Счетчик воды представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетногс механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.
Корпус счетчика изготовлен из латуни или из латуни с покрытием хромом. Счетный механизм, имеющий масштабирующий механический 3редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Конструктивное устройство счетчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика. Защита от несанкционированного вмешательства обеспечивается наличием неразъёмного пластмассового кольца (красного цвета для счетчиков горячей воды, синего — для счетчиков холодной воду, серого цвета — для универсальных счетчиков), скрепляющего счетный механизм и корпус счетчика, или специального крепления счетного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счетчика. В случае, если счетное устройство соединяется с корпусом посредством специального крепления без кольца, соответствующие красная (для горячей воды), синяя (для холодной воды) и серая (для универсальных счетчиков) маркировки наносятся на циферблат счетчика.
Кольцо или специальное крепление счетного механизма к корпусу без кольца выполняют функции защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или специального крепления без кольца невозможно.
Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частиц. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.
Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей.
| Значение характеристик | |||
| СВ-15 | СВ-15Х | СВ-15Г | |
| Наименование характеристики | СВ-15И | СВ-15ИХ | СВ-15ИГ |
| СВУ-15 | СВХ-15 | СВГ-15 | |
| СВУ-15И | СВХ-15И | СВГ-15И | |
| СВУ-15М | СВХ-15М | СВГ-15М | |
| Диаметр условного прохода (Ду), мм | 15 | ||
| Расход воды (Q), м3/ч. | |||
| Минимальный Qmin: | |||
| класс А (вертикальная установка); класс В (горизонтальная установка) | 0,06
0,03 |
||
| Переходный Qt:
класс А (вертикальная установка); класс В (горизонтальная установка) Номинальный Qn Максимальный Qmax |
0,15
0,12 1,5 3,0 |
| Порог чувствительности, м3/ч, не более | 0,5Qmin |
| Максимальное рабочее давление, МПа (бар) | 1,6 (16) |
| Потеря давления при Qmax, МПа, не более | 0,08 |
| Емкость счетного устройства, м3 | 99999,9999 |
| Цена деления младшего разряда счетного
~ 3 устройства, м |
0,00005 |
| Масса счетчика, кг, не более | 0, 4 |
| Присоединение к трубопроводу: номинальный диаметр резьбового соединени на корпусе счетчика, дюйм; номинальный диаметр резьбового соединени штуцеров, дюйм | G %” R У2” |
| Габаритные размеры, мм, не более: длина; высота; ширина | 110 (801) 70 68 (632) |
| Диапазон рабочих температур воды, °C | от + 5 до + 90 от + 30 до + 90
-L С -Lion от +5 до + 40 от + 5 до +120 от + 30 до +120 |
| Дополнительные сведения | «И» — импульсный выход «М» — модуль передачи данных M-Bus |
Поверка существляется в соответствии с ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: установка поверочная для поверки счетчиков воды пс ГОСТ 8.156-83 с характеристиками не хуже: диапазон расходов (0,03^3,0) м3/ч, пределы допускаемой относительной погрешности ± 0,5 %.
Сведения о методах измерений
- Методика прямых измерений изложена в документе Руководство по монтажу и эксплуатации. «Счетчики холодной и горячей воды крыльчатые СВ».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым СВ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
- ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
- ТУ 4213-004-15151288-2013 «Счетчики холодной и горячей воды крыльчатые СВ . Технические условия».
