Поверка счетчиков холодной и горячей воды крыльчатые МЕТЕР СВ-15Х(Г), МЕТЕР СВ-15ИХ(ИГ), МЕТЕР СВ-20Х(Г), МЕТЕР СВ-20ИХ(ИГ)
Поверка счетчиков холодной и горячей воды крыльчатых СВ проводится в соответствии с ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: установка поверочная для счетчиков воды )О-50: максимальный расход 40 м3/ч, относительная погрешность ± 0,4 %.
Межповерочный интервал счетчиков:
- для холодной воды — 6 лет;
- для горячей воды — 5 лет.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ Р 50193.1-92 (НСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
- ТУ 4213-001-15151288-2007 «Счетчики холодной и горячей воды крыльчатые МЕТЕР СВ» Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СНиП 2.1.4.1074-01, протекающей в трубопроводах холодного и горячего водоснабжения. Область применения: узлы коммерческого учета холодной и горячей воды в промышленности и коммунальном хозяйстве.
Поверка счетчиков холодной и горячей воды крыльчатые МЕТЕР СВ-15Х(Г), МЕТЕР СВ-15ИХ(ИГ), МЕТЕР СВ-20Х(Г), МЕТЕР СВ-20ИХ(ИГ)

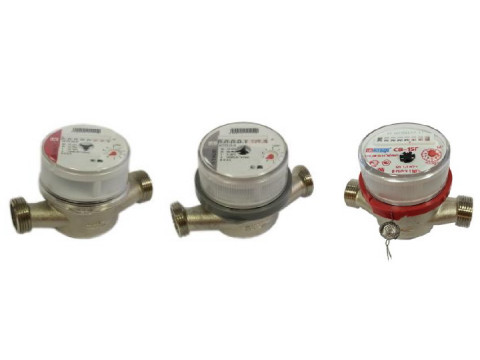

Счетчик воды представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетного механизма с индикаторным устройством.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца синего цвета для модели СВ-15Х, СВ-20Х и красного цвета для модели СВ-15Г, СВ-20Г. Корпус счетчика изготовлен из латуни, либо по заказу из полимерного высокопрочного материала — ультрамида. Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики мод. МЕТЕР СВ-15Х, МЕТЕР СВ-20Х предназначены для холодной воды, мод. МЕТЕР СВ-15Г, МЕТЕР СВ-20Г — для холодной и горячей воды (универсальные).
Счетчики имеют исполнения: СВ-15Х, СВ-15Г, СВ-20Х, СВ-20Г — без импульсного выхода, СВ-! 5ИХ, СВ-1 5ИГ, СВ-20ИХ, СВ-20ИГ — с импульсным выходом, позволяющим осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается датчиком (магнитоуправляемым герметизированным контактом) с весом импульса, который выбирается по заказу из ряда 0,01, 0,10, 1 и 10 м3/имп.
| Наименование параметра | Значение параметра | ||
| МЕТЕР СВ-15Х МЕТЕР СВ-15Г МЕТЕР СВ-15ИХ МЕТЕР СВ-15ИГ | МЕТЕР СВ-20Х МЕТЕР СВ-20Г МЕТЕР СВ-20ИХ МЕТЕР СВ-20ИГ | ||
| Диаметр условного прохода Ду, мм | 15 | 20 | |
| Расход воды (Q), м3/ч:
Минимальный Q,„;„: класс А класс В Переходный Qt: класс А класс В Номинальный Q„ Максимальный огпак |
0,06 0,03 0,15 0,12 1,5
3,0 |
0,10 0,05 0,25 0,20 2,5
5,0 |
|
| Пределы допускаемой (основной*) относительной погрешности S (8о*) счетчиков, °/о:
в диапазоне расходов от Qmin до Qt; в диапазоне расходов от Qt до Qmax включ. |
± 5 ±2 |
||
| Дополнительная погрешность счетчиков* в диапазоне температур (90 + 150) °С на каждые 10 °С в долях от 8о* |
0,08 | ||
| Емкость счетного устройства, м3 | 99999,999 | ||
| Цена деления младшего разряда, м3 | 0,0001 | ||
| Диапазон рабочих температур, °С: для счетчиков холодной воды; для счетчиков горячей воды | от 5 до 40 от 5 до 90 (от 5 до 150*) |
||
| Макс. рабочее давление воды не более, МПа | 1,0(1,6*) | ||
| Потеря давления при Qmax не более, МПа | 0,1 | ||
| Порог чувствительности, мз/ч | не более 0,5Qmin | ||
| Масса счетчика без переходных элементов не более, кг | 0, 55 | 0,65 | |
| Присоединение к трубопроводу:
номинал. диаметр резьбового соединения на корпусе счетчика, дюйм; номинальный диаметр резьбового соединения штуцеров, дюйм; |
3/4 1/2 |
1 3/4 |
|
| Габаритные размеры (длина, высота, ширина) не более, мм | 110 | (80)**, 82, 76 | 130, 82, 7б |
| Средняя наработка на отказ не менее, ч: для счетчиков холодной водыдля счетчиков горячей воды |
53000 44000 |
||
| Полный средний срок службы не менее, лет | 12 | ||
Поверка счетчиков холодной и горячей воды крыльчатых СВ проводится в соответствии с ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».
Основные средства поверки: установка поверочная для счетчиков воды )О-50: максимальный расход 40 м3/ч, относительная погрешность ± 0,4 %.
Межповерочный интервал счетчиков:
- для холодной воды — 6 лет;
- для горячей воды — 5 лет.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
- ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ Р 50193.1-92 (НСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
- ТУ 4213-001-15151288-2007 «Счетчики холодной и горячей воды крыльчатые МЕТЕР СВ» Технические условия
