Назначение: для измерения активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений, вычислений и оценки соответствия нормам показателей качества электрической энергии в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013, ГОСТ 32145-2013 и ГОСТ 33073-2014 измерений параметров напряжения, тока, углов фазовых сдвигов, электрической мощности, частоты в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях и системах электроснабжения переменного тока; осциллографирования мгновенных значений токов и напряжений, регистрации среднеквадратических и усредненных значений измеряемых и вычисляемых параметров, регистрации и обработки входных дискретных сигналов (телесигнализации), формирования выходных дискретных сигналов (телеуправления); хранения информации, представления текущих и архивных данных на встроенном WEB-сервере и индикаторе; передачи данных по различным каналам связи с использованием стандартных протоколов информационного обмена.

Поверка счетчиков-измерителей показателей качества электрической энергии многофункциональных BINOM3

Принцип действия счетчика «BINOM3» основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке, основанной на быстром преобразовании Фурье.

Конструкция счетчика «BINOM3» включает процессорный и измерительный модули в составе микропроцессорных узлов, разделительных измерительных трансформаторов тока, делителей напряжения, АЦП, узлов часов реального времени, интерфейсов, памяти, питания, индикатора и клавиатуры; и модуль ввода-вывода дискретных сигналов. Модули размещены в корпусе, выполненном из ударопрочного и огнестойкого поликарбоната.

Счетчики «BINOM3» предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУ/ТУЭ), систем мониторинга и управления качеством электроэнергии (СМиУКЭ), систем сбора и передачи информации (ССПИ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.

Счетчики «BINOM3» позволяют измерять и вычислять:

• фазный ток, фазное и междуфазное (линейное) напряжение, частоту;
• фазную и трехфазную мощность (активную, реактивную, полную);
• углы фазовых сдвигов между фазными токами, фазными напряжениями, напряжением и током фаз; коэффициенты мощности;
• симметричные составляющие тока, напряжения, мощности прямой обратной и нулевой последовательностей, коэффициенты несимметрии, углы фазовых сдвигов;
• гармонические составляющие тока, напряжения, мощности, углов фазовых сдвигов (на основе гармонических подгрупп до 50-го порядка);
• интергармонические составляющие напряжения (на основе центрированных интергармонических подгрупп до 49-го порядка);
• показатели качества электрической энергии (ПКЭ), измеренные в соответствии с методами ГОСТ 30804.4.30-2013 (класс характеристик процесса измерений А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012: установившееся отклонение напряжения, положительное и отрицательное отклонение напряжения, отклонение частоты, коэффициенты несимметрии напряжения по обратной и нулевой последовательности, коэффициенты гармонических и интергармонических составляющих напряжения, суммарные коэффициенты гармонических составляющих напряжения, длительность и глубину провалов напряжения, длительность и коэффициент временного перенапряжения, длительность и глубину прерывания напряжения, кратковременную и длительную дозы фликера; результаты статистической оценки соответствия ПКЭ нормам, установленным ГОСТ 32144-2013;
• активную энергию по ГОСТ 31819.22-2012 для класса 0,2S и реактивную энергию в соответствии с требованиями, установленными в ГОСТ 31819.23-2012, по классу точности 0,5, в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты);
• активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.

Счетчики «BINOM3» имеют встроенный WEB-сервер, позволяющий просматривать результаты измерений, вычислений, статистического анализа в виде схем, таблиц, графиков, диаграмм, протоколов. В счетчиках реализовано формирование протокола испытаний электрической энергии, выполненного по рекомендациям ГОСТ 32145-2013 и ГОСТ 33073-2014.

Счетчики «BINOM3», как устройства телемеханики, удовлетворяют требованиям ГОСТ 26.205-88, ГОСТ 26.013-81, ГОСТ Р МЭК 870-3-93, ГОСТ Р МЭК 870-4-93, ГОСТ IEC 60870-4-2011, ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006.

Для хранения данных при отсутствии питания в счетчике предусмотрена энергонезависимая память и встроенная карта памяти microSD.

Счетчики «BINOM3» в зависимости от варианта исполнения (таблица 1) осуществляют регистрацию мгновенных значений токов и напряжений в виде осциллограмм, регистрацию среднеквадратических и усредненных значений аналоговых параметров и дискретных сигналов в виде графиков.

Регистрация осуществляется на накопитель информации. Режимы регистрации настраиваются. Момент начала регистрации определяется задаваемым набором внешних сигналов (аналоговых и дискретных) и внутренних параметров счетчика.

Осциллографирование мгновенных значений тока и напряжения производится с частотой 32 кГц (период 31,25 мкс) с присвоением метки времени в формате «ч:мин:с.мс’мкс».

Предусматривается осциллографирование предыстории (запись до срабатывания условия запуска осциллографа) и нескольких последовательно записываемых осциллограмм, следующих одна за другой с перекрытием окончания предыдущей осциллограммы и предыстории следующей.

Осциллограммы и графики просматриваются на встроенном WEB-сервере счетчика. При анализе, обработке и расшифровке регистрационной записи обеспечивается дата и время регистрации (астрономическое время) для всех записанных параметров, значения параметров в любой момент времени, изменение масштаба любого из параметров по оси ординат и всей осциллограммы по оси времени.

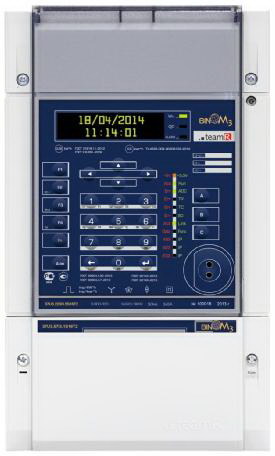

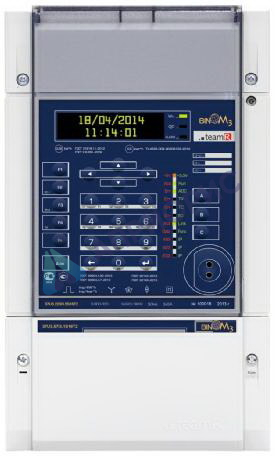

На лицевой панели счетчика расположены: индикатор для отображения результатов измерений, включая данные архивов, клавиатура, кнопки управления, светодиодные индикаторы питания и работы счетчика, индикаторы учета, оптический порт для обмена данными с внешними устройствами (компьютером) и вспомогательной информации.

В верхней части корпуса счетчика под съемной крышкой расположены разъемы для подключения каналов телесигнализации и реле телеуправления, в нижней части корпуса счетчика под съемной крышкой расположены зажимной разъем для подключения к измерительным цепям тока и напряжения, разъемы для подключения интерфейсных линий Ethernet, RS-485, RS-232, RS-422 и разъем питания.

Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены пломбируемым кожухом и крышками. Предусмотрен электронный датчик вскрытия крышки зажимов. Кожух пломбируется клеймом поверителя, крышка зажимов -эксплуатирующей или проверяющей организацией.

Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, напряжения и конструктивным исполнением.
