Поверка счетчиков электрической энергии трехфазных ЗЕВС 3ху
Поверка осуществляется по документу МП-004/447-2013 «Счетчики электрической энергии трехфазные ЗЕВС 3ху. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в феврале 2013 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая для поверки счётчиков электрической энергии SJJ-1 максимальное значение напряжения: 3^456 В;
- максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 — 360 °;
- предел допускаемой относительной погрешности измерения энергии ± 0,1 %.
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных ЗЕВС 3ху указаны в документе 4228-84331564-007-11Т0 «Счетчики электрической энергии трехфазные ЗЕВС 3ху. Техническое описание».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным ЗЕВС 3ху
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
- ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
- ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
- ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
- Технические условия ТУ 4228-007-84331564-11.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и учета активной и реактивной электрической энергии в трехфазных четырехпроводных сетях переменного тока промышленной частоты в прямом и обратном направлениях в многотарифном режиме.

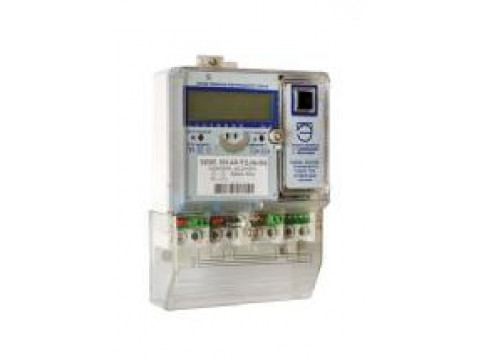

Поверка счетчиков электрической энергии трехфазных ЗЕВС 3ху
Счетчики оснащены многофункциональным жидкокристаллическим дисплеем в качестве показывающего устройства.
Во всех вариантах исполнения счетчика присутствует модуль оптопорта, предназначенный для проведения операций настройки и проверки счетчика а так же для снятия показаний.
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и вычислением цифровых значений активной и реактивной мощности, преобразуемых далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Конструктивно счетчики состоят из электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Счетчики имеют цифровые интерфейсы для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии, а также телеметрический выход.
Счетчики могут применяться автономно или в автоматизированной системе сбора данных о потреблении электрической энергии с заранее установленной программой и возможностью установки (коррекции) в счетчике временных сезонных тарифов.
Расшифровка обозначения ЗЕВС 3ху:
- Х — (может быть от 0 до 9) определяет класс точности прибора и токи от 0 до 3 непосредственного подключения , от 4 до 9 подключаемых через трансформатор
- У — определяет напряжение питание (может быть 1, 2 или 4): 1 — 220/380 В, 2 — 57/100 В, 3 — 57/100….220/380В, 4 — 127/220В.
| Класс точности и токи | |||
| Цифра обозначения в счетчике | Класс точности активной энергии | Класс точности реактивной энергии | Максимальный ток |
| Цифра Х | |||
| 0 | 1 | 1 (2) | 60 |
| 1 | 1 | 1 (2) | 80 (100) |
| 2 | 0,5s, (1) | 1 | 60 |
| 3 | 0,5s, (1) | 1 | 80 (100) |
| 4 | 1 | 1 (2) | 5 (7,5) |
| 5 | 0.5s | 1 | 5 (7,5) |
| 6 | 0,5s | 1 | 1 (1,5) |
| 7 | 0,2s | 1 | 1 (1,5) |
| 8 | 0,2s | 0,5 (1) | 5 (7,5) |
| 9 | 0,2s | 0,5 (1) | 1 (1,5) |
Программное обеспечение
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки и попытке перепрограммирования счетчика; при попытке несанкционированного доступа к импульсному выходу. Идентификационные данные ПО счетчиков электрической энергии ЗЕВС 3ху представлены в таблице.
| Наименование
программного обеспечения |
Идентифика
ционное наименование программного обеспечения |
Номер версии программного обеспечения | Цифровой
идентификатор программного обеспечения |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| ВЕКТОР | ВЕКТОР Copyright © 2002-2007 | v 5.6 | F8b3583d | CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
| Наименование характеристики | Значение | Примечание |
| Классы точности:
— по ГОСТ Р 52323-2005 — по ГОСТ Р 52322-2005 — по ГОСТ Р 52425-2005 |
0,2 S; 0,5 S 1 1;2 | |
| Количество тарифных зон | До 4 | |
| Номинальное значение напряжения (ином), В | 3×57,7/100 3×57,7/100…220/380 3×220/380 | |
| Номинальный (максимальный) ток, А | 1(2), 1(6), 5(60), 5(100) | |
| Базовое (максимальное) значение силы тока, А | 5(100) | 10(100) по заказу |
| Рабочий диапазон напряжений | От 0,8хином. до 1,2хином. | |
| Номинальное значение частоты, Гц | 50 | 60 по заказу |
| Рабочий диапазон частот, Гц | От 47,5 до 52,5 | |
| Постоянная счетчика по импульсному выходу имп./кВт-ч | 1000/5000 для непосредственного подключенич 10000/50000 для подключения через трансформатор | |
| Стартовый ток (чувствительность) Класс точности 0,2S (включаемых через трансформатор)
Класс точности 0,5S (включаемых через трансформатор) Класс точности 1(включаемых через трансформатор) Класс точности 1 (непосредственного подключения) Класс точности 2 (непосредственного подключения) |
0,0011ном
0,0011ном 0,0021ном 0,0041б 0,0051б |
При коэффициенте мощности, равном 1 |
| Потребляемая мощность на фазу по цепям напряжения, В А, (Вт) | 0,7 (0,8) | |
| Потребляемая мощность на фазу по цепям тока, В А, (Вт)
— включаемых через трансформатор — непосредственного подключения |
0,01 (0,01) 0,7 (0,8) | |
| Параметры импульсного выхлда Напряжение, В, не более Ток, мА, не более | 25
20 |
|
| Защита от несанкционированного доступа:
— пароль на счетчике — аппаратная блокировка |
Есть
Есть |
|
| Скорость обмена информации при связи со счетчиком по цифровому интерфейсу, бит/с | 240-7680 | |
| Сохранение в памяти, лет | 30 | При отсутствии питания |
| Степень защиты по ГОСТ 14254-96 | IP 52 | |
| Класс защиты по ГОСТ Р 51350-99 | II | |
| Условия эксплуатации:
— температура окружающего воздуха, °С — относительная влажность, %, не более — атмосферное давление кПа (мм рт. ст.) |
От минус 40 до + 70 0 — 95 537-800 | |
| Основная погрешность хода часов, с/сутки | ± 0,5 |
| Масса, кг, не более | 1,950 | |
| Г абаритные размеры (ширина х высота х глубина), мм | 250 х 80 х 170 | |
| Средний срок службы, лет, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 160000 |
Поверка осуществляется по документу МП-004/447-2013 «Счетчики электрической энергии трехфазные ЗЕВС 3ху. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» в феврале 2013 г.
Перечень основных средств, применяемых при поверке:
- установка автоматическая для поверки счётчиков электрической энергии SJJ-1 максимальное значение напряжения: 3^456 В;
- максимальное значение силы тока: 100 А; диапазон регулирования угла сдвига фаз: 0 — 360 °;
- предел допускаемой относительной погрешности измерения энергии ± 0,1 %.
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии трехфазных ЗЕВС 3ху указаны в документе 4228-84331564-007-11Т0 «Счетчики электрической энергии трехфазные ЗЕВС 3ху. Техническое описание».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным ЗЕВС 3ху
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
- ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
- ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
- ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
- Технические условия ТУ 4228-007-84331564-11.
