Поверка счетчиков электрической энергии трехфазных статических AD13S, AD13A, AD13B
Поверка осуществляется по документу РТ-МП-5022-551-2017 «ГСИ. Счетчики электрической энергии трехфазные статические AD13S, AD13A, AD13B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13 декабря 2017 г.
Основные средства поверки:
- установка для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-03);
- установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- секундомер механический СОПпр или СОСпр (регистрационный номер в Федеральном информационном фонде 11519-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе паспорта и на корпус счетчика в виде пломбы или наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
- ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
- ТУ 4228-802-73061759-2017 Счетчики электрической энергии трехфазные статические AD13S, AD13A, AD13B. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений активной и реактивной электрической энергии в трехфазных четырехпроводных электрических сетях переменного тока и значений следующих параметров потребления электроэнергии: активной, реактивной и полной мощности, действующих значений фазных и линейных напряжений, фазного тока и тока нейтрали, коэффициента мощности, частоты сети, отклонения напряжения, отклонения частоты.
Поверка счетчиков электрической энергии трехфазных статических AD13S, AD13A, AD13B
Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
Счетчики предназначены для организации многотарифного учета электрической энергии и применения в системах АИИС КУЭ, использующих объектную модель данных DLMS/COSEM, а также контроля качества электроэнергии, в том числе глубины провалов напряжения, длительности провалов напряжения, длительности перенапряжения.
Счетчики состоят из первичных измерительных преобразователей напряжения и силы тока; быстродействующего микроконтроллера (содержащего АЦП, драйвер ЖК-дисплея, встроенные часы); жидкокристаллический индикатор (ЖКИ); энергонезависимой памяти для хранения результатов измерений в виде архивов; оптического порта для локального обмена данными и параметрирования; других интерфейсов для удаленного обмена данными и параметрирования; испытательных выходных устройств в виде сигнальных светодиодов и электрических выходов типа открытый коллектор (опционально); датчиков магнитного поля, вскрытия крышки клеммника и крышки корпуса.
В качестве первичных измерительных преобразователей для измерения напряжения используются прецизионные делители. Для измерения тока фазы и тока нейтрали используются трансформаторы или прецизионные шунты.
Счетчики оснащаются реле для управления подачей электроэнергии потребителю, а также дополнительным, маломощным сервисным реле, одним или двумя в зависимости от модификации.
Электрическое питание счетчиков, а также питание дополнительных коммуникационных модулей, подключаемых к счетчикам, осуществляется от цепи напряжения счетчиков от сети напряжением 3*230/400 В или через измерительные трансформаторы напряжения 3*57,7/100 В.
Для поддержания хода часов счетчиков, а также для контроля несанкционированных внешних воздействий на счетчик, при отсутствии основного питания 3*230/400 (3*57,7/100) В, предусмотрена работа счетчиков от встроенной батарейки 3 В.
Электрическое питание счетчика может осуществляется от отдельного источника питания постоянного тока, напряжением в диапазоне от 12 до 24 В, для чего в клеммник счетчика устанавливается дополнительный разъем (опционально).
Внутреннее время счетчика может быть скорректировано локально или удаленно, или синхронизировано в ручном или в автоматическом режиме. Счетчики предназначены для внутренней и наружной установки в зависимости от исполнения корпуса.

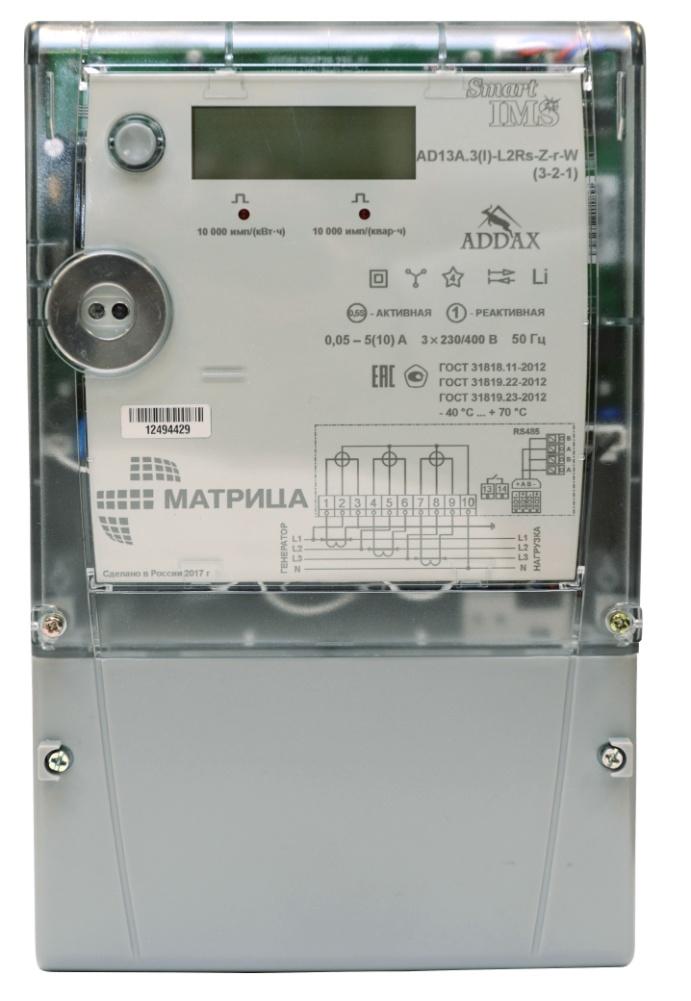

Счетчики модификаций AD13A и AD13B предназначены для внутренней установки и должны размещаться в помещениях или шкафах, обеспечивающих климатические условия применения и защиту от влияния окружающей среды.
Счетчики модификаций AD13A и AD13B могут крепиться на вертикальную поверхность-щиток монтажного шкафа, на винтах в трёх точках. Также возможно крепление счетчиков модификаций AD13A на DIN-рейку, для этого в основании счетчиков предусмотрен специальный горизонтальный паз.
Счетчики модификаций AD13B реализованы в разрушаемом при вскрытии корпусе.
Счетчики модификаций AD13A могут быть реализованы в разрушаемом при вскрытии корпусе. Такое исполнение маркируется буквой Q в обозначении счетчика.
Счетчики с типом корпуса «split» — AD13S предназначены для наружной установки и могут устанавливаться на опоре линии электропередач при помощи специального кронштейна или подвешиваться на проводе, подающего электрическую энергию на объект абонента.
Счетчики оборудованы ЖК-дисплеем для отображения учетной информации, направления передачи энергии, измеряемых параметров сети и сообщений о событиях, таких как, превышение пределов по мощности и дифференциальному току, превышения пределов показателей качества электроэнергии, воздействие магнитным полем, а также отображения попыток взлома корпуса счетчика для изменения схемы или воздействия на внутренние элементы, или попыток несанкционированного обращения к памяти счетчика через любой доступный в данной модификации интерфейс.
ЖК-дисплей в зависимости от модификации счетчика может быть символьным или кодово-символьным. В символьном дисплее для отображения событий используются мнемонические значки и символы. В кодово-символьном в дополнение используются OBIS коды для идентификации отображаемой информации.
В ЖК-дисплее в зависимости от модификации может использоваться русское или международное обозначение единиц величин, а также для отображения символов и сообщений могут использоваться буквы русского или латинского алфавитов.
В счетчиках AD13S используется дисплей малых размеров с урезанной функциональностью, содержащий 8 цифр для отображения значений измеряемых параметров и символы обозначения единиц величин мощности и энергии.
Совместно с такими счетчиками используются пользовательские (удаленные) дисплеи серии CIU7 или CIU8.
Кнопка управления, расположенная на лицевой панели счетчиков модификаций AD13A и AD13B, может использоваться для переключения между данными, отображаемыми на дисплее, или для оперативного управления контактами основного (дополнительного) реле. Функция, выполняемая кнопкой, может быть изменена в процессе эксплуатации.
В счетчиках модификации AD13S (корпус типа «split») кнопка управления отсутствует.
Конструкция клеммника счетчиков модификаций AD13A и AD13B предусматривает возможность дополнительного размещения и монтажа в нем:
- разъёма RS-485;
- разъёма USB;
- разъёма для подключения внешней антенны WM-Bus;
- двух гальванически развязанных, импульсных телеметрических выходов;
- разъёма Ethernet;
- разъёма проводного M-Bus;
- разъёма дополнительного (резервного) питания;
в различных сочетаниях, в зависимости от конкретной модификации.
В зависимости от модификации в состав счетчиков модификаций AD13A и AD13B могут входить дополнительные устройства — коммуникационные модули, которые устанавливаются под крышку клеммника.
Коммуникационные модули предназначены для сопряжения различных сред и протоколов передачи данных, используемых для связи с информационно-вычислительным комплексом (ИВК) с интерфейсами, установленными в конкретной модификации счетчика.
Счетчик измеряет активную и реактивную энергию с нарастающим итогом по абсолютному значению, в прямом и обратном направлениях, по квадрантам, по тарифам (до 6).
В дополнение к измерению энергии счетчики всех исполнений могут производить измерение и вычисление параметров потребления электроэнергии и показателей качества электроэнергии, но нормируются пределы погрешностей этих измерений (таблица 5 и 6) только для счетчиков исполнения (P).
Все измеренные и рассчитанные параметры хранятся в энергонезависимой памяти счетчика в виде архива.
Архив условно разбит на 4 области. Область №1 — запись результатов измерения производится строго один раз в календарный месяц (дата может настраиваться).
Области №№ 2, 3 и 4 могут содержать данные, зафиксированные с разным интервалом от 1 минуты до одних суток.
Максимальная глубина хранения данных в каждой области зависит от количества измеряемых величин:
- область № 1 — фиксирование максимум 53 значений величин один раз в месяц с глубиной хранения 45 месяцев;
- область № 2 — фиксирование максимум 53 значений величин с глубиной хранения 45 интервалов записи;
- область № 3 — фиксирование максимум 53 значений величин с глубиной хранения 1193 интервалов записи;
- область № 4 — фиксирование максимум 53 значений величин с глубиной хранения 1193 интервалов записи.
Счетчики регистрируют события и сохраняют их в памяти с фиксацией даты и времени в журналах событий. Каждое событие классифицируются по принадлежности к группе и регистрируется в своем журнале событий. Счетчики не реже одного раза в секунду производят самодиагностику узлов и критических событий таких как: батарея разряжена, ошибка измерительного блока, ошибка памяти счетчика, калибровочные коэффициенты изменены, ПО изменено, отсутствие/восстановление питания, переход на летнее/зимнее время, время синхронизировано.
Наименование характеристики | Значение |
Класс точности:
— по активной энергии ГОСТ 31819.21-2012 — по активной энергии ГОСТ 31819.22-2012 — по реактивной энергии ГОСТ 31819.23-2012 |
1
0,5S 1 |
Номинальное напряжение ином, В | 3×57,7/100
3×230/400 |
Рабочее напряжение, В | 230±46; 57,7±12 |
Базовый ток Ig, А | 5; 10 |
Номинальный ток !ном, А | 5 |
Максимальный ток для счетчиков непосредственного включения !макс, А | 60; 80; 100 |
Максимальный ток для счетчиков трансформаторного включения !макс, А | 6; 10 |
Стартовый ток счетчиков непосредственного включения с базовым током 5/10 А,
— по активной энергии, А — по реактивной энергии, А |
0,02/0,04
0,02/0,04 |
Стартовый ток счетчиков трансформаторного включения с номинальным током 5 А,
— по активной энергии, А — по реактивной энергии, А |
0,005
0,01 |
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±2,5 |
Погрешность хода часов, с/сут, при плюс 25 °С, при штатном питании и питании от резервной батареи | ±0,5 |
Пределы дополнительной температурной погрешности хода часов счетчика, с/° С/сут | ±0,1 |
Средний температурный коэффициент, % К, не более | ±0,05 |
Поверка осуществляется по документу РТ-МП-5022-551-2017 «ГСИ. Счетчики электрической энергии трехфазные статические AD13S, AD13A, AD13B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13 декабря 2017 г.
Основные средства поверки:
- установка для поверки электросчетчиков MTE (регистрационный номер в Федеральном информационном фонде 17750-03);
- установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- секундомер механический СОПпр или СОСпр (регистрационный номер в Федеральном информационном фонде 11519-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе паспорта и на корпус счетчика в виде пломбы или наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
- ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
- ТУ 4228-802-73061759-2017 Счетчики электрической энергии трехфазные статические AD13S, AD13A, AD13B. Технические условия
