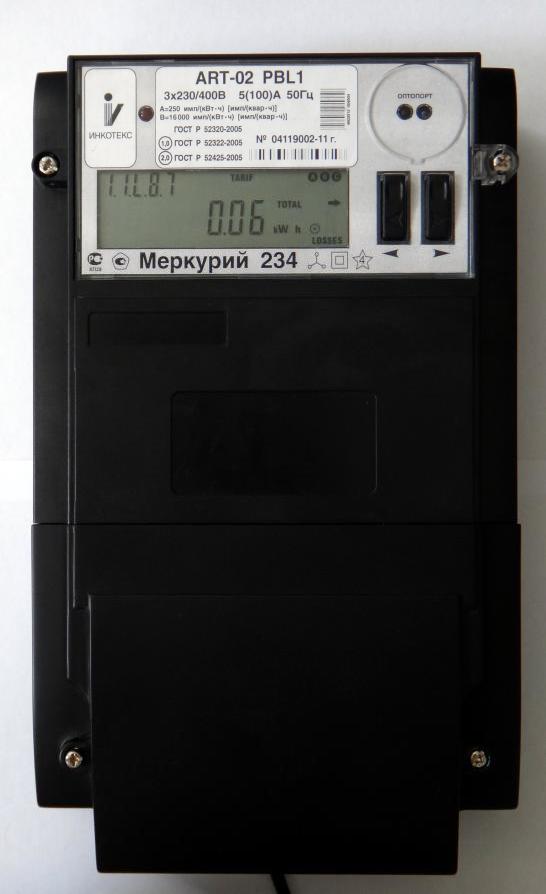

Поверка счетчиков электрической энергии статических трехфазных Меркурий 234
Поверка осуществляется по методике поверки «Счётчики электрической энергии статические трехфазные «Меркурий 234». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.033 РЭ1», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 сентября 2011 г.
Перечень основного оборудования, необходимого для поверки:
- частотомер электронно—счетный Ч3-63. (Погрешность измерения частоты 2×10-7).
- установка поверочная универсальная УППУ—МЭ 3.1 К-02 (Номинальный ток: (0,001 –100) А; номинальное фазное напряжение 230 В; погрешность измерения: активной мощности ±0,015 %, реактивной мощности ± 0,03 %);
- прибор для испытания электрической прочности изоляции УПУ-10. (Испытательное напряжение до 10 кВ, погрешность установки напряжения ± 5 %).
Сведения о методиках (методах) измерений
- Методики измерений приведены в руководстве по эксплуатации «Счётчики электрической энергии статические трёхфазные «Меркурий 234». Руководство по эксплуатации. АВЛГ.411152.033 РЭ».
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим трёхфазным «Меркурий 234».
- ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
- ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
- ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
- АВЛГ.411152.033 ТУ Счётчики электрической энергии статические трёхфазные «Меркурий 234». Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для учёта активной и реактивной энергии прямого и обратного направлении (таблица 1) переменного тока частотой 50 Гц в трёх и четырёхпроводных сетях.
Модификации: Меркурий 234AR(T)(М)-00, Меркурий 234AR(T)(М)2-00, Меркурий 234AR(T)(М)-01, Меркурий 234AR(T)(М)-02, Меркурий 234AR(T)(М)-03, Меркурий 234AR(T)(М)2-03, Меркурий 234AR(T)(М)-04, Меркурий 234AR(T)(М)2-04, Меркурий 234AR(T)(М)-05, Меркурий
Поверка счетчиков электрической энергии статических трехфазных Меркурий 234
| Наименование канала учёта | Активно-реактивный | |||
| 2 направления | 1 направление | |||
| С учётом знака | По модулю | С учётом знака | По модулю | |
| А+ | А1+А4 | А1+А2+А3+А4 | А1+А4 | А1+А2+А3+А4 |
| А- | А2+А3 | 0 | — | — |
| R+ | R1+R2 | R1+R3 | R1 | R1+R3 |
| R- | R3+R4 | R2+R4 | R4 | R2+R4 |
| R1 | R1 | R1+R3 | R1 | R1+R3 |
| R2 | R2 | 0 | 0 | 0 |
| R3 | R3 | 0 | 0 | 0 |
| R4 | R4 | R2+R4 | R4 | R2+R4 |
| Примечание –
А+, R+ — активная и реактивная энергия прямого направления, А-, R- — активная и реактивная энергия обратного направления, А1, А2, А3, А4, R1, R2, R3, R4 – активная и реактивная составляющие вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно. По каналам учета, выделенным цветом, возможно отображение на ЖКИ, формирование импульсного выхода и профилей мощности. |
||||
Примечание — Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ° до 90 ° и от 270 ° до 360 °, реактивной энергии — от 0 ° до 90 ° и от 90 ° до 180 °.
Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной энергии — от 180° до 270° и от 270° до 360°.
Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Поверка счетчиков электрической энергии статических трехфазных Меркурий 234
Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
МК по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.
Измерение частоты сети производится посредством измерения периода фазного напряжения.
Счётчики отличаются функциональными возможностями, связанными с программным обеспечением.
Программное обеспечение
Программное обеспечение состоит из следующих модулей:
- модуль измерений, вычислений и подсчета активной и реактивной энергии;
- модуль индикации;
- модуль обмена с внешней памятью;
- тарификатора и таймера (часов);
- модуль обслуживания интерфейсов (UART, оптопорт, модем PLC-I).
Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.
Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.
Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другиe параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.
Модуль часов предназначен для ведения календаря реального времени. Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти. Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по методике поверки «Счётчики электрической энергии статические трехфазные «Меркурий 234». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.033 РЭ1», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 сентября 2011 г.
Перечень основного оборудования, необходимого для поверки:
- частотомер электронно—счетный Ч3-63. (Погрешность измерения частоты 2×10-7).
- установка поверочная универсальная УППУ—МЭ 3.1 К-02 (Номинальный ток: (0,001 –100) А; номинальное фазное напряжение 230 В; погрешность измерения: активной мощности ±0,015 %, реактивной мощности ± 0,03 %);
- прибор для испытания электрической прочности изоляции УПУ-10. (Испытательное напряжение до 10 кВ, погрешность установки напряжения ± 5 %).
Сведения о методиках (методах) измерений
- Методики измерений приведены в руководстве по эксплуатации «Счётчики электрической энергии статические трёхфазные «Меркурий 234». Руководство по эксплуатации. АВЛГ.411152.033 РЭ».
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии статическим трёхфазным «Меркурий 234».
- ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.
- ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2.
- ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.
- АВЛГ.411152.033 ТУ Счётчики электрической энергии статические трёхфазные «Меркурий 234». Технические условия.
