Поверка счетчиков электрической энергии статических Меркурий 204, Меркурий 208, Mercury 204, Mercury 208, Меркурий 234, Меркурий 238, Mercury 234, Mercury 238
Поверка осуществляется по документу РЭ1 26.51.63.130-061-89558048-2018 «Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Методика поверки», утверждённому ООО «ИЦРМ» 31.05.2019 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде № 39138-08);
- секундомер СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде 11519-11);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

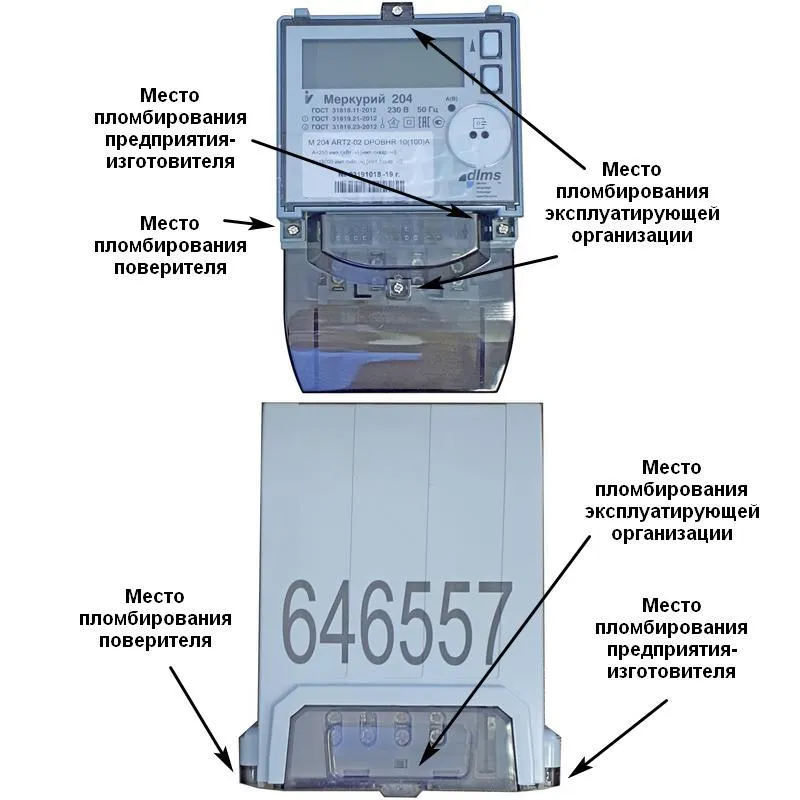

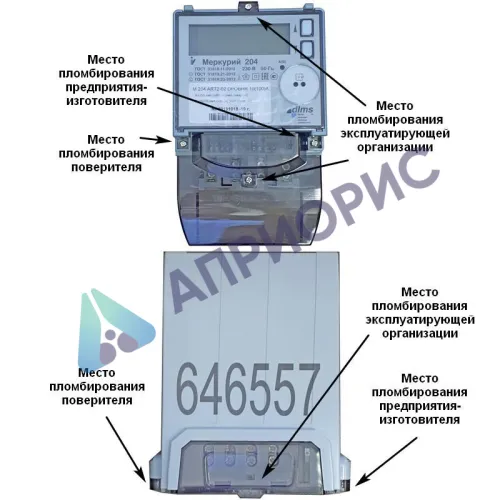

Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
- ГОСТ 31819.22-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22 Статические счетчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
- ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
- ТУ 26.51.63.130-061-89558048-2018 Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, коэффициентов мощности, частоты, напряжения и силы тока, а также для измерения параметров качества электрической энергии (далее — ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных и трехфазных электрических сетях переменного тока частотой 50 Гц.
Поверка счетчиков электрической энергии статических Меркурий 204, Меркурий 208, Mercury 204, Mercury 208, Меркурий 234, Меркурий 238, Mercury 234, Mercury 238
Принцип действия счётчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее — ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Каналы учета счетчиков
Наименование | Двунаправленный учет | Однонаправленный учет | ||
канала учета | С учетом знака | По модулю | С учетом знака | По модулю |
А+ | А1+А4 | А1+А2+А3+А4 | А1+А4 | А1+А2+А3+А4 |
А- | А2+А3 | 0 | — | — |
R+ | R1+R2 | R1+R3 | R1 | R1+R3 |
R- | R3+R4 | R2+R4 | R4 | R2+R4 |
R1 | R1 | R1+R3 | R1 | R1+R3 |
R2 | R2 | 0 | 0 | 0 |
R3 | R3 | 0 | 0 | 0 |
R4 | R4 | R2+R4 | R4 | R2+R4 |
А+ (R+) — активная (реактивная) энергия прямого направления;
А-, R- — активная (реактивная) энергия обратного направления; А1, А2, А3, А4 (R1, R2, R3, R4) — активная (реактивная) составляющие вектора полной энергии |
||||
первого, второго, третьего и четвертого квадрантов соответственно.
По каналам учета A+, A-, R+, R- возможно отображение учтенной энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе |
Прямое направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 0 ..до 90 ..и от 270 ..до 360 ..реактивной энергии — от 0 .. до 90 …° и от 90 …° до 180 …°.
Обратное направление передачи активной энергии соответствует углам сдвига фаз между током и напряжением от 90 ..,° до 180 ..,° и от 180 ..,° до 270 .°, реактивной энергии -от 180 …° до 270 …° и от 270 …° до 360 …°.
Счетчики выпускаются следующих модификаций: «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238», отличающихся работой в различных электрических сетях, различными условиями эксплуатации, а также наличием или отсутствием встроенного дисплея и возможностью комплектации выносным дисплеем.
Счетчики модификаций «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208» (далее — однофазные счетчики) предназначены для работы в однофазных электрических сетях переменного тока частотой 50 Гц.
Счетчики модификаций «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее — трехфазные счетчики) предназначены для работы в трехфазных трех- и четырехпроводных электрических сетях переменного тока частотой 50 Гц.
Счетчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» предназначены для эксплуатации внутри и снаружи помещений, в том числе, с установкой на опоры линий электропередачи.
Счетчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» имеют встроенный дисплей для отображения измеряемых параметров, счетчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» не имеют встроенного дисплея и могут комплектоваться выносным дисплеем для отображения измеряемых параметров.
Счетчики каждой из модификаций имеют исполнения, отличающиеся номинальным напряжением, номинальным (базовым) и максимальным током, классом точности, а также конструкцией и функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением. Структура кода счетчиков приведена в таблице 2.
Счетчики обеспечивают измерение параметров:
- учтенная активная и реактивная энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
- мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений (для трехфазных счетчиков);
- мгновенные (за один период частоты сети) и усредненные значения фазного напряжения (для однофазных счетчиков);
- мгновенные (за один период частоты сети) и усредненные значения фазных токов (для трехфазных счетчиков);
- мгновенные (за один период частоты сети) и усредненные значения токов фазы, нейтрали и их разницы (для однофазных счетчиков);
- значения фазных и суммарной активной, реактивной и полной мощностей (для трехфазных счетчиков);
- значения активной, реактивной и полной мощностей (для однофазных счетчиков);
- значения фазных и суммарного коэффициентов мощности (для трехфазных счетчиков);
- значения коэффициента мощности (для однофазных счетчиков);
- значения максимумов мощности;
- значения частоты сети;
- значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);
- значения коэффициентов несимметрии фазных напряжений;
- показатели качества электроэнергии (положительное и отрицательное отклонение напряжения, и частоты, длительность и глубина провала напряжения, длительность перенапряжения и коэффициент перенапряжения, значения напряжений симметричных составляющих);
- текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;
- время работы (наработка) счетчика.
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса прибора учета;
- дата последнего перепрограммирования (включая фиксацию факта связи со счетчиком, приведшего к изменению данных);
- изменение направления перетока мощности;
- дата и время воздействия сверхнормативного магнитного воздействия;
- отклонение напряжения в измерительных цепях от заданных пределов;
- отключение и включение счетчика (пропадание и восстановление напряжения);
- отсутствие напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами (для трехфазных счетчиков);
- нарушение фазировки (для трехфазных счетчиков);
- инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
- результаты непрерывной самодиагностики;
- изменение текущих значений времени и даты при синхронизации времени.
Глубина хранения журналов событий составляет 10 событий каждого типа при работе по
протоколу «Меркурий» и не менее 256 событий в каждом журнале при работе по протоколу «СПОДЭС/DLMS» с разделением событий по журналам в соответствии со спецификацией протокола «СПОДЭС/DLMS». Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счетчиков.
Счетчики обеспечивают хранение в энергонезависимой памяти:
- два профиля активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 123 суток при времени интегрирования 60 минут;
- тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом (для трехфазных счетчиков — включая пофазный учет), в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;
- измерительные данные, параметры настройки, встроенное ПО.
Счетчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы). Счетчики содержат от 2 до 4 независимых интерфейсов связи в соответствии с модификацией по таблице 2. Чтение измеряемых параметров со счетчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счетчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ 61107-2011. Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт. Обмен данными по интерфейсам связи осуществляется по протоколу СПОДЭС на основе и в соответствии с IEC 62056 DLMS/COSEM или по протоколу «Меркурий». Выбор протокола осуществляется программно. При работе по протоколу СПОДЭС / DLMS счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети». Счетчики имеют защиту от несанкционированного доступа к данным по интерфейсам.
Наличие событий несанкционированного доступа (включая магнитное воздействие), нарушения ПКЭ, диагностики, самодиагностики индицируется на ЖКИ счетчика.
Счетчики имеют возможность управления нагрузкой с помощью встроенного силового реле и с помощью управления внешним устройством отключения.
Структура кода счетчиков
Меркурий | 234 | ART | M | 2 | -xx | DPOKxBHW | RLxGxEFxC | RLxGxEF xCQx |
Mercury
Торговая мар Меркурий -Mercury — дл |
204 -208 -234 -238 -ка ля п я про | A — уче R — уче T — вст одноф одноф
— трехф, — трехф, родаж с даж с а! |
М т а т р рое азн азн азн азн ру гло | 2 — на тив акт нны ый ый й с й с
;скс язы |
двун личи ной ивно й тар счетч счетч четч четч
языч гчной |
Функциональш D — протокол С P — расширеннь O — встроенное Kx — многофун B — подсветка Ж H — наличие из1 W — наличие вь -xx — код н аправленный уч е отсека для сме нергии й энергии ификатор ик, корпус для у ик, корпус для н к, корпус для у к, корпус для н
ной торговой м торговой марю |
Тип встроенног R — RS485;
Lx — PLC(L2-PL Gx — GSM(G, G5-NBIOT); E — Ethernet TX; Fx — RF(F03-Zig Аура, F07- LoRc C — CAN ые возможности: ПОДЭС/DLMS; е программные силовое реле от кциональные вх( ККИ; мерительного эл шосного диспле оминального то ет нных модулей становки в поме гаружной устано становки в поме аружной устано 1ркой; й |
Тип сменного модуля:
R — RS485; Lx — PLC (L2-PLCII, L4-PRIME, L5-G3PLC); Gx — GSM (G, G1-GSM\GPRS, G3-UMTS 3G, G4-LTE 4G, G5-NBIOT); E — Ethernet TX; Fx — RF(F03-Zigbee, F04-LoRaWAN Лартех, F05-ISM868, F06-Аура360, F07- LoRaWAN Вега, F08-Комета, F09-XNB); C — CAN; Qx — многофункциональный модуль разделитель кода о интерфейса: CII, L4-PRIME, L5-G3PLC); G1-GSM\GPRS, G3-UMTS 3G, G4-LTE 4G, bee, F04-LoRaWAN Лартех, F05-ISM868, F06-iWAN Вега, F08-Комета, F09-XNB); функции; ключения; зды/выходы; емента в цепи нейтрали; я в комплекте поставки; ка, напряжения, класса точности по таблице 3 :щении, в шкафу, в щитке вки щении, в шкафу, в щитке вки |
Примечания:
* — отсутствие буквы кода означает отсутствие соответствующей функции; ** — при наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счетчика и наносится только на упаковку счетчика *** — модификации счетчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя |
Допускается замена батареи энергонезависимого питания на объекте эксплуатации без вскрытия корпуса и нарушения заводских и поверочных пломб счетчиков.
Код, определяющий номинальный ток (для счетчиков трансформаторного включения), базовый ток (для счетчиков прямого включения), максимальный ток и номинальное напряжение, а также возможные варианты классов точности приведены в таблице 3.
Счетчики с кодами -01, -02, -08, -09 по таблице 3 являются счетчиками прямого включения по току, остальные счетчики являются счетчиками трансформаторного включения по току.
Коды тока и напряжения
Код | Номинальный (базовый) / максимальный ток 1ном(1б)/1макс, А | Номинальное напряжение,
UноM, В |
Класс
точности |
-00 | 5/10 | 57,7 для однофазных счетчиков 3^57,7/100 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-01 | 5/60 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,5/1
1/2 |
-02 | 5/100 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,5/1
1/2 |
-03 | 5/10 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-04 | 1/10 | 57,7 для однофазных счетчиков 3×57,7/100 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-05 | 1/10 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-06 | 1/2 | 57,7 для однофазных счетчиков 3×57,7/100 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-07 | 1/2 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,2S/0,5
0,5S/1 |
-08 | 5/80 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,5/1
1/2 |
-09 | 10/100 | 230 для однофазных счетчиков 3×230/400 для трехфазных счетчиков | 0,5/1
1/2 |
Примечание:
Для счетчиков активной энергии прямого включения класса точности 0,5 (код -01, -02, -08, -09) требования ГОСТ 31819.21-2012 не установлены. Для этих счетчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.21-2012, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, соответствуют требованиям ГОСТ 31819.21-2012 для счетчиков класса точности 1,0 с коэффициентом 0,5. |
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счетчиков выполнены из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям.
Счетчики имеют светодиодные индикаторы функционирования, являющиеся одновременно индикаторами импульсов учета электроэнергии.
Программное обеспечение
В счетчиках используется встроенное в микроконтроллер программное обеспечение (далее — ПО), соответствующее конкретной модификации счетчика.
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16).
Идентификационные данные встроенного ПО счетчиков
Наименование | Для модификаций | Значение |
Идентификационное наименование встроенного ПО * | «Меркурий 204», «Mercury 204» | М204 1000 code00 00.txt |
«Меркурий 208», «Mercury 208» | М208 1300 code00 00.txt | |
«Меркурий 234», «Mercury 234» | М204 900 code00 00.txt | |
«Меркурий 238», «Mercury 238» | М204 1200 code00 00.txt | |
Номер версии
(идентификационный номер встроенного ПО), не ниже |
«Меркурий 204», «Mercury 204» | 10.0.0 00 00 |
«Меркурий 208», «Mercury 208» | 13.0.0 00 00 | |
«Меркурий 234», «Mercury 234» | 09.0.0 00 00 | |
«Меркурий 238», «Mercury 238» | 12.0.0 00 00 | |
Цифровой идентификатор встроенного ПО (CRC16) ** | «Меркурий 204», «Mercury 204» | 0x1C77 |
«Меркурий 208», «Mercury 208» | 0x51AE | |
«Меркурий 234», «Mercury 234» | 0x7EF5 | |
«Меркурий 238», «Mercury 238» | 0x79E7 | |
Примечания:
* — идентификационное наименование ПО имеет вид: MAAA BBB codeCC DD, где: AAA — код счетчика; BBB — версия метрологически значимого ПО; CC — версия метрологически незначимого (прикладного) ПО; DD — подверсия метрологически незначимого (прикладного) ПО. ** — цифровой идентификатор встроенного ПО (CRC16) приведен для базовых версий метрологически незначимого (прикладного) ПО (code00 00). |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Значение тока для счетчиков | Значение
напряжения |
Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | |
0,2S | 0,5S | |||
Для однофазных счетчиков и для трехфазных счетчиков при симметричной наг | рузке | |||
0,01/ном < I < 0,05 /ном | иноМ | 1,0 | ±0,4 | ±1,0 |
0,05 J-ном < 1 < 1макс | иноМ | ±0,2 | ±0,5 | |
0,02’Iном < I < 0,101ном | иноМ | 0,5 (инд.) 0,8 (емк.) | ±0,5 | ±1,0 |
0,10 1ном < 1 < 1макс | иноМ | 0,5 (инд.) 0,8 (емк.) | ±0,3 | ±0,6 |
Для трехфазных счетчиков при однофазной нагрузке | ||||
0,05 -^ном < 1 < 1макс | иноМ | 1,0 | ±0,3 | ±0,6 |
0,101ном < 1 < 1макс | иноМ | 0,5 (инд.) | ±0,4 | ±1,0 |
Метрологические характеристики при измерении активной энергии, активной и полной мощности прямого и обратного направления для счётчиков класса точности 0,5 и 1,0
Значение тока для счетчиков | Значение
напряжения |
Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | ||
прямого
включения |
трансформаторного
включения |
||||
0,5 | 1 | ||||
Для однофазных счетчиков и для трехфазных счетчиков при симметричной нагрузке | |||||
0,05 1б < I < 0,101б | 0,027ном < I < 0,05-^ом | Uном | 1,0 | ±0,75 | ±1,5 |
0,10′!б < I < Imакс | 0,05-/ном < I < Imакс | Uном | ±0,5 | ±1,0 | |
0,10-!б < I < 0,207б | 0,05-1ном < I < 0,10^ном | Uном | 0,5 (инд.) 0,8 (емк.) | ±0,75 | ±1,5 |
0,20-!б < I < Мкс | 0,10•Iном < I < Imакс | Uном | 0,5 (инд.) 0,8 (емк.) | ±0,5 | ±1,0 |
Для трехфазных счетчиков при однофазной нагрузке | |||||
0,10 7б < I < Т.макс | 0,05 1ном < I < Imакс | Uном | 1,0 | ±1,0 | ± 2,0 |
0,20Тб < I < ^акс | 0,10•Iном < I < Imакс | Uном | 0,5 (инд.) | ±1,0 | ± 2,0 |
Значение тока для счетчиков | Значение
напряже ния |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | |||
прямого
включения |
трансформаторного
включения |
|||||
0,5 | 1 | 2 | ||||
Для однофазных счетчиков и для трехфазных счетчиков при симметричной нагрузке | ||||||
0,057б< I < 0,10-1б | 0,02-1Ном < I < 0,05-IHom | ином | 1,00 | ±0,8 | ±1,5 | ±2,5 |
0,10 ‘1б < 1 < 1макс | 0,05 iном < I < J-макс | ином | ±0,5 | ±1,0 | ±2,0 | |
0,101б < I < 0,201б | 0,05-Ihom < I < 0,10-Ihom | ином | 0,50 | ±0,8 | ±1,5 | ±2,5 |
0,201б < I < 1макс | 0,10 iном < I < J-макс | ином | ±0,5 | ±1,0 | ±2,0 | |
0,201 б < I < 1макс | 0,10 !ном < I < IMaKC | ином | 0,25 | ±0,8 | ±1,5 | ±2,5 |
Для трехфазных счетчиков при однофазной нагрузке | ||||||
0,10 I6 < I < IMaKC | 0,05 1ном < I < J-макс | ином | 1,00 | ±0,8 | ±1,5 | ±3,0 |
0,207б < I < IMaKc | 0,10’Iном < I < J-макс | ином | 0,50 | ±0,8 | ±1,5 | ±3,0 |
Метрологические характеристики счетчиков при измерении параметров сети переменного тока
Наименование
характеристики |
Диапазон
измерений |
Номинальное значение * | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
Частота переменного тока, Гц | от 45,0 до 55,0 | 50 Гц | ±0,02 Гц (Д) |
Среднеквадратическое значение фазного и междуфазного (линейного) напряжения переменного тока, напряжения прямой, обратной и нулевой последовательности, В | (от 0,7 до 1,2) ином * | 57,7 В или 230 В | ±0,5 % (5) |
Среднеквадратическое значение фазного переменного тока для счетчиков класса точности 0,2S и 0,5S, А | от 0,02 Iном до J-макс | J-ном 1 А
или J-ном 5 А |
±[«-5+0’005Cif-1)] (5) |
Среднеквадратическое значение фазного переменного тока для счетчиков класса точности 0,5 и 1,0, А | от 0,05 I6 до I6 | I6j = 5 А или I6 = 10 А | 4+o-oi(H] (5) |
от !^б до ^акс | 1б = 5 А или I6 = 10 А | Ф^СГ-1)] (5) | |
Примечание — * — номинальное фазное напряжение 57,7 В или 230 В, номинальный (базовый) ток 1 А, 5 А или 10 А, в зависимости от модификации по таблице 3. |
Наименование
характеристики |
Диапазон
измерений |
Пределы допускаемой погрешности: абсолютной (А), относительной (5) |
Параметры измерения отклонения частоты | ||
Отклонение частоты А/, Гц | от 45 до 55 | ±0,02 Гц (А) |
Параметры измерения отклонения напряжения | ||
Положительное отклонение напряжения 5U(+), % от ином | от 100 до 120 | ±0,5 % (А) |
Отрицательное отклонение напряжения 5U(-), % от ином | от 20 до 100 | ±0,5 % (А) |
У становившееся отклонение напряжения 5Ц-У), % от ином | от 20 до 120 | ±0,5 % (А) |
Параметры измерения провалов напряжения и перенапряжений | ||
Глубина провала напряжения 5ип, %
от ином |
от 10 до 100 | ±1,0 % (А) |
Коэффициент перенапряжения Кпер и,
% от ином |
от 100 до 150 | ±1,0 % (А) |
Длительность провала, прерывания, перенапряжения 51п, 51пер и, периодов сети | от 1 периода сети | ±2 (А) |
Максимальные значения стартовых токов счётчиков
Класс точности при измерении активной/ реактивной энергии | Номинальное напряжение (UHCM), В | Номинальный (базовый)/ максимальный ток
J-ном (/б)/ !макс-, А |
Стартовый ток (чувствительность), мА |
Для однофазных счетчиков | |||
1/2 | 230 | 5 (60) | 20 (0,0047б) |
1/2 | 230 | 5 (60) | 40 (0,0047б) |
1/2 | 230 | 5 (80) | 20 (0,0025 /б) |
1/2 | 230 | 10 (100) | 40 (0,0047б) |
Для трехфазных счетчиков | |||
0,2S/0,5 | 3×57,7/100 | 5/10 | 5 (0,001/ном) |
0,5S/1 | 3×57,7/100 | 5/10 | 5 (0,001/ном) |
0,5/1 | 3×230/400 | 5/60 | 10 (0,002/б) |
1/2 | 3×230/400 | 5/60 | 20 (0,004/б) |
0,5/1 | 3×230/400 | 5/100 | 10 (0,002/б) |
1/2 | 3×230/400 | 5/100 | 20 (0,004/б) |
0,2S/0,5 | 3×230/400 | 5/10 | 5 (0,001/ном) |
0,5S/1 | 3×230/400 | 5/10 | 5 (0,001/ном) |
0,2S/0,5 | 3×57,7/100 | 1/10 | 1 (0,001/ном) |
0,5S/1 | 3×57,7/100 | 1/10 | 1 (0,001/ном) |
0,2S/0,5 | 3×230/400 | 1/10 | 1 (0,001/ном) |
0,5S/1 | 3×230/400 | 1/10 | 1 (0,001/ном) |
0,2S/0,5 | 3×57,7/100 | 1/2 | 1 (0,001/ном) |
0,5S/1 | 3×57,7/100 | 1/2 | 1 (0,001/ном) |
0,2S/0,5 | 3×230/400 | 1/2 | 1 (0,001/ном) |
0,5S/1 | 3×230/400 | 1/2 | 1 (0,001/ном) |
Код исполнения счетчика | Постоянная счетчиков в режиме телеметрия/поверка, имп./(кВт-ч) [имп./(квар-ч)] * |
-00 | 5000/160000 |
-01 | 500 или 1000/32000 |
-02 | 250 или 1000/16000 |
-03 | 1000/160000 |
-04 | 5000/160000 |
-05 | 1000/160000 |
-06 | 5000/160000 |
-07 | 1000/160000 |
-08 | 500 или 1000/32000 |
-09 | 250 или 1000/32000 |
Примечание — * — значение постоянной счетчиков с кодом -01, -02, -08, -09 (250, 500, 1000) определяется при заказе счетчика, задается на предприятии-изготовителе и указывается на лицевой панели и в формуляре счетчика. |
Технические характеристики
Наименование характеристики | Значение |
Активная мощность, потребляемая каждой цепью напряжения счетчиков, Вт, не более:
— для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» — для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» |
1
2 |
Полная мощность, потребляемая каждой цепью напряжения счетчика, В А, не более | 9 |
Активная (полная) мощность, потребляемая цепями напряжения счетчика при наличии модема, в том числе в сменном модуле (наличие одного из индексов «RLxGxEFxCQx» в названии счетчика), Вт (В А), не более | 6 (30) |
Полная мощность, потребляемая каждой цепью тока счетчика, В А, не более | 0,1 |
Точность хода часов, c/сут, не хуже:
— в нормальных условиях — в диапазоне рабочих температур |
±0,5
±5,0 |
Точность хода часов при отключенном питании, c/сут, не хуже | ±5 |
Габаритные размеры (высотаxширинаxдлина), мм, не более:
— для модификаций «Меркурий 204», «Mercury 204» — для модификаций «Меркурий 208», «Mercury 208» — для модификаций «Меркурий 234», «Mercury 234» со сменными модулями — для модификаций «Меркурий 234», «Mercury 234» без сменных модулей — для модификаций «Меркурий 238», «Mercury 238» |
206x131x72
182x154x57 288,5×173,5×78 288,5×173,5×65 181,5x218x68,2 |
Масса, кг, не более:
— для модификаций «Меркурий 204», «Mercury 204» — для модификаций «Меркурий 208», «Mercury 208» — для модификаций «Меркурий 234», «Mercury 234» со сменными модулями — для модификаций «Меркурий 234», «Mercury 234» без сменных модулей — для модификаций «Меркурий 238», «Mercury 238» |
0,95
1,0 1,6 1,5 1,35 |
Наименование характеристики | Значение |
Нормальные условия измерений:
— температура окружающего воздуха, °С — относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более |
от +21 до +25 от 30 до 80 |
Рабочие условия измерений:
— температура окружающего воздуха, °С — относительная влажность воздуха при температуре +30 °С, %, не более |
от -45 до +70 90 |
Степень защиты корпуса счетчиков по ГОСТ 14254-2015, не ниже:
— для модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» — для модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» |
IP 51 или IP 54 IP 54 |
Срок хранения данных в энергонезависимой памяти, лет, не менее:
— данные измерений и журналы событий — параметры настройки и встроенное ПО |
5
на весь срок службы счетчиков |
Средняя наработка на отказ, ч, не менее | 320 000 |
Средний срок службы, лет, не менее | 30 |
Поверка осуществляется по документу РЭ1 26.51.63.130-061-89558048-2018 «Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Методика поверки», утверждённому ООО «ИЦРМ» 31.05.2019 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде № 39138-08);
- секундомер СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде 11519-11);
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счётчиков.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
- ГОСТ 31819.22-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22 Статические счетчики активной энергии классов точности 0,2S и 0,5S
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
- ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
- ТУ 26.51.63.130-061-89558048-2018 Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Технические условия
