Поверка счетчиков электрической энергии однофазных статических AD11S, AD11A, AD11B

Назначение: для измерений активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной и полной мощности, действующих значений фазного напряжения, фазного тока и тока нейтрали, коэффициента мощности, частоты сети, установившееся отклонение напряжения, отклонение частоты в однофазных двухпроводных электрических сетях переменного тока.

Поверка счетчиков электрической энергии однофазных статических AD11S, AD11A, AD11B

Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением для получения значений мощности. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.

Счетчики предназначены для организации многотарифного учета электрической энергии и применения в системах АИИС КУЭ, использующих объектную модель данных DLMS/COSEM, а также контроля качества электроэнергии.

Счетчики состоят из первичных измерительных преобразователей напряжения и силы тока; быстродействующего микроконтроллера (содержащего АЦП, драйвер ЖК-дисплея, встроенные часы); жидкокристаллический индикатор (ЖКИ); энергонезависимой памяти для хранения результатов измерений в виде архивов; оптического порта для локального обмена данными и параметрирования; других интерфейсов для удаленного обмена данными и параметрирования; испытательных выходных устройств в виде сигнальных светодиодов и электрических выходов типа открытый коллектор (опционально); датчиков магнитного поля, вскрытия крышки клеммника и крышки корпуса.

В качестве первичных измерительных преобразователей для измерения напряжения используются прецизионные делители. Для измерения тока фазы и тока нейтрали используются трансформаторы или прецизионные шунты.

Счетчики оснащаются реле для управления подачей электроэнергии потребителю, а также дополнительным, маломощным сервисным реле, одним или двумя в зависимости от модификации.

Питание счетчиков, а также питание дополнительных коммуникационных модулей, подключаемых к счетчикам, осуществляется от цепи напряжения счетчиков от сети напряжением 230 В.

Для поддержания хода часов счетчиков, а также для контроля несанкционированных внешних воздействий на счетчик, при отсутствии основного питания 230 В, предусмотрена работа счетчиков от встроенной батарейки 3 В.

Внутреннее время счетчика может быть скорректировано локально или удаленно, или синхронизировано в ручном или в автоматическом режиме.

Счетчики предназначены для внутренней и наружной установки в зависимости от исполнения корпуса.

Счетчики модификаций AD11A и AD11B предназначены для внутренней установки и должны размещаться в помещениях или шкафах, обеспечивающих климатические условия применения и защиту от влияния окружающей среды.

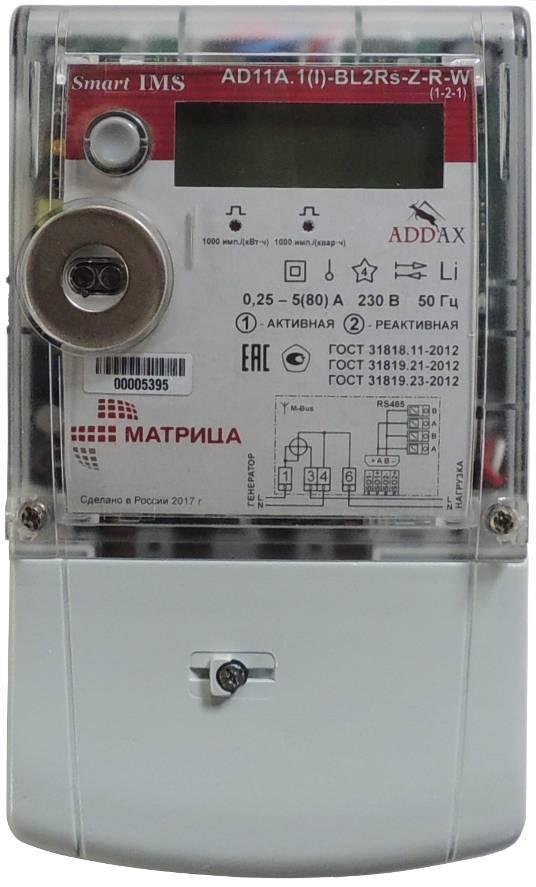

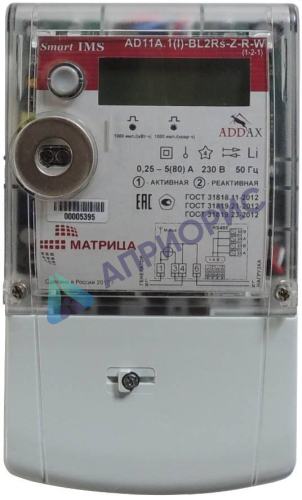

Счетчики модификаций AD11A и AD11B могут крепиться на вертикальную поверхность-щиток монтажного шкафа, на винтах в трёх точках. Также возможно крепление счетчиков на DIN-рейку, для этого в основании счетчиков предусмотрен специальный горизонтальный паз.

Счетчики модификаций AD11B в отличие от модификаций AD11A реализованы в разрушаемом при вскрытии корпусе.

Счетчики с типом корпуса «split» — AD11S предназначены для наружной установки и могут устанавливаться на опоре линии электропередач при помощи специального кронштейна или подвешиваться на проводе, подающего электрическую энергию на объект абонента.

Счетчики оборудованы ЖК-дисплеем для отображения учетной информации, направления передачи энергии, измеряемых параметров сети и сообщений о событиях, таких как, превышение пределов по мощности и дифференциальному току, превышения пределов показателей качества электроэнергии, воздействие магнитным полем, а также отображения попыток взлома корпуса счетчика для изменения схемы или воздействия на внутренние элементы, или попыток несанкционированного обращения к памяти счетчика через любой доступный в данной модификации интерфейс.

ЖК-дисплей в зависимости от модификации счетчика может быть символьным или кодово-символьным. В символьном дисплее для отображения событий используются мнемонические значки и символы. В кодово-символьном в дополнение используются OBIS коды для идентификации отображаемой информации.

В ЖК-дисплее в зависимости от модификации может использоваться русское или международное обозначение единиц величин, а также для отображения символов и сообщений могут использоваться буквы русского или латинского алфавитов.

В счетчиках AD11S используется дисплей малых размеров с урезанной функциональностью, содержащий 8 цифр для отображения значений измеряемых параметров и символы обозначения единиц величин мощности и энергии.

Совместно с такими счетчиками используются пользовательские (удаленные) дисплеи серии CIU7 или CIU8.

Кнопка управления, расположенная на лицевой панели счетчиков модификаций AD11A и AD11B, может использоваться для переключения между данными, отображаемыми на дисплее, или для оперативного управления контактами основного (дополнительного) реле. Функция, выполняемая кнопкой, может быть изменена в процессе эксплуатации.

В счетчиках модификации AD11S (корпус типа «split») кнопка управления отсутствует.
