Поверка счетчиков электрической энергии однофазных интеллектуальных НАРТИС-100
Поверка осуществляется по документу НРДЛ.411152.003РЭ1 «Счетчик электрической энергии однофазный интеллектуальный НАРТИС-100. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 26 декабря 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.551-2013;
- установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВА-Тест 6103 Т (регистрационный номер в Федеральном информационном фонде № 49992-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

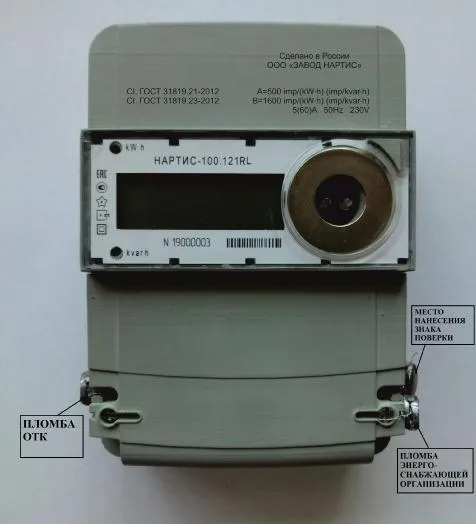

Знак поверки наносится на счетчик давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу счетчика.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
- ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
- ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
- НРДЛ.411152.003 ТУ Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения активной и реактивной энергии прямого и обратного направлений, ведения массивов профиля мощности нагрузки с программируемым временем интегрирования, измерения параметров однофазной сети и параметров качества электрической энергии в двухпроводных сетях переменного тока.
Поверка счетчиков электрической энергии однофазных интеллектуальных НАРТИС-100
Принцип действия счетчиков НАРТИС-100 основан на преобразовании входных сигналов тока и напряжения однофазной сети из аналогового представления в цифровое с помощью специализированной микросхемы, выполненной по технологии «система на кристалле» (System on Chip — SoC).
Измерительные входы счетчика имеют каналы измерения тока и напряжения. Датчиками тока являются трансформаторы тока, включенные последовательно в цепь тока; датчиками напряжения — резистивные делители, включенные в параллельную цепь напряжения. Сигналы с датчиков поступают на входы 16-разрядных АТ ЦП специализированной микросхемы SoC, ядро цифровой обработки которой преобразует оцифрованные сигналы тока и напряжения в значения активной и реактивной мощности. Значения активной и реактивной мощности поступают в модуль, преобразующий их в частоту импульсов активной и реактивной энергий, прямо пропорциональных значениям соответствующих мощностей. Помимо функций измерителя энергии, SoC имеет батарейный домен реального времени, драйвер ЖКИ, локальные цифровые интерфейсы, сигналы дискретного ввода/вывода для управления и контроля внутренней периферией прибора. Микроконтроллерное ядро SoC работает под управлением специализированного встроенного программного обеспечения, реализующего функциональность формирования, регистрации, сохранения в энергонезависимой памяти измеряемых счетчиком параметров, обмен по одному или нескольким цифровым интерфейсам, обеспечивая одновременный равноприоритетный обмен данными. Если по одному из интерфейсов подана команда на запись (параметри-рование прибора), то во избежание возможных коллизий, формирование ожидаемых ответов на запросы по другим интерфейсам прерывается, формируются ответы вида «прибор занят».
Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 выпускаются в различных вариантах исполнения, которые отличаются максимальными токами, типами интерфейсов связи (RS-485, RF; GSM), типом антенны, способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.
Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики измерительных каналов системы.
В счетчиках реализован протокол обмена СПОДЭС.
| Наименование характеристики | Значение |
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность при 30 °С, % — давление, кПа |
от -40 до +70;
до 90; от 70 до 106,7 |
| Срок сохранения информации при отключении питания, лет | 40 |
| Максимальное число действующих тарифов | 8 |
| Средняя наработка счетчика на отказ, ч | 220000 |
| Средний срок службы счетчика, лет | 30 |
Поверка осуществляется по документу НРДЛ.411152.003РЭ1 «Счетчик электрической энергии однофазный интеллектуальный НАРТИС-100. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 26 декабря 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.551-2013;
- установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВА-Тест 6103 Т (регистрационный номер в Федеральном информационном фонде № 49992-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на счетчик давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу счетчика.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
- ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
- ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
- ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
- ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
- НРДЛ.411152.003 ТУ Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 Технические условия
