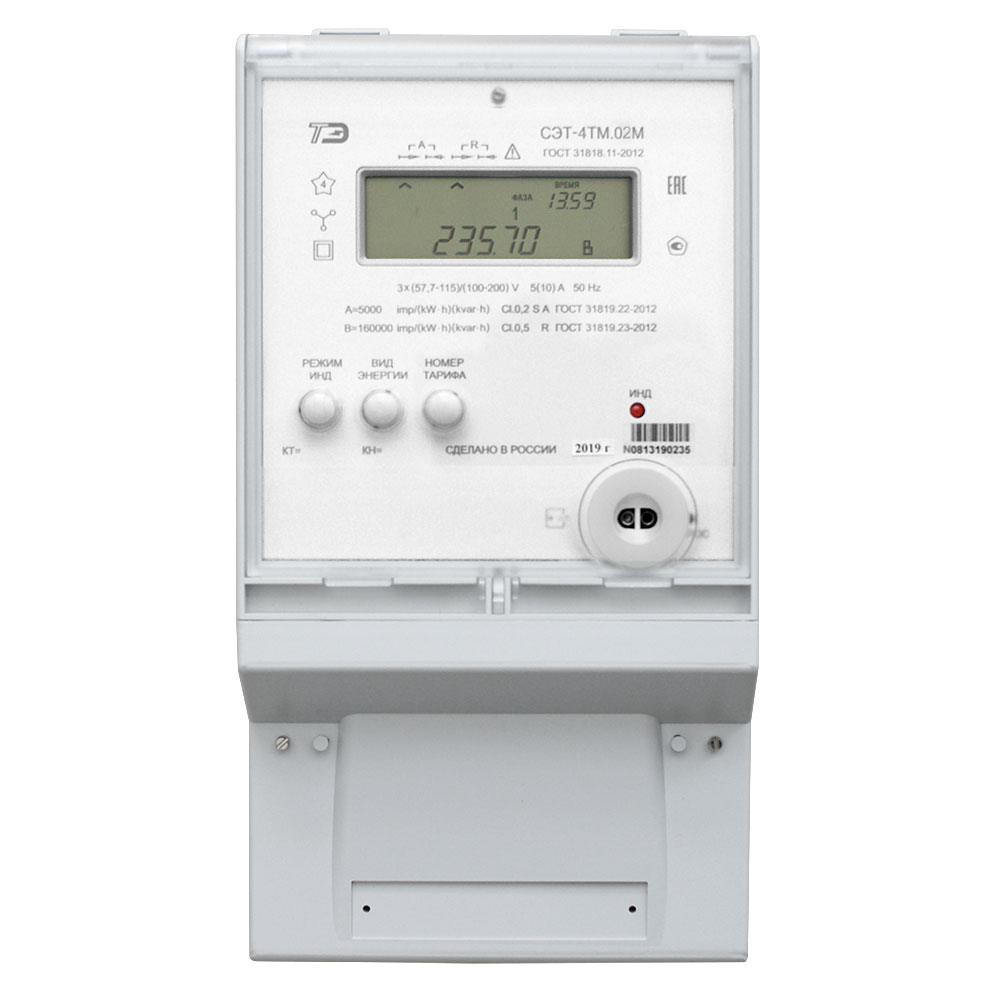

Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
Поверка осуществляется по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» «04» мая 2012 г.
Перечень эталонов, применяемых при поверке:
Программируемый трехфазный источник фиктивной мощности МК7006:
- диапазон напряжений (40-276) В;
- диапазон токов (0,001-10) А.
Эталонный трехфазный ваттметр-счетчик ЦЭ7008:
- погрешность измерения активной энергии ±0,05 %;
- погрешность измерения реактивной энергии ±0,1 %;
- погрешность измерения напряжения и тока ±0,1 %.
Частотомер электронно-счетный Ч3-63:
- погрешность измерения 5 10 ;
Секундомер СОСпр-2б-2: цена деления 0,2 с, класс точности 2.
Сведения о методах измерений
- приведены в документе «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 1» ИЛГШ.411152.145РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
- ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
- ГОСТ Р 52323-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
- ГОСТ Р 52425-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. ИЛГШ.411152.145ТУ. Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.
Счетчики имеют интерфейсы связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
Измерительная часть счетчиков выполнена на основе многоканального, шестнадцатиразрядного аналого-цифрового преобразователя (АЦП). АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести каналам измерения, преобразование их в цифровой код и передачу по скоростному последовательному каналу микроконтроллеру.
Микроконтроллер, по выборкам мгновенных значений напряжения и тока, производит вычисление усредненных на интервале фиксированного измерительного окна значений активной мощности, среднеквадратических значений напряжения и тока в каждой фазе, производит их коррекцию по амплитуде, фазе и температуре.
По вычисленным значениям активной мощности, напряжения и тока вычисляются полная, реактивная мощности, активная и реактивная мощности потерь в каждой фазе.
Измерение частоты сети производится посредством измерения периода фазного напряжения одной из фаз.
Вычисление перечисленных ниже параметров производится с использованием прямоугольного измерительного окна, синхронного с частотой сети:
- коэффициентов искажения синусоидальности кривой фазных (межфазных) напряжений и токов;
- коэффициентов несимметрии напряжений и токов по нулевой и обратной последовательностям (по первой гармонике сети).
| Наименование величины | Значение |
| Номинальный (максимальный) тока, А | 1 (2) или 5 (10) |
| Максимальный ток в течение 0,5 с, А | 20Шакс |
| Стартовый ток (чувствительность), мА | 1 или 5 (0,00Пном) |
| Номинальное напряжение, В | 3х(57,7-115)/(100-200) или 3х(120-230)/(208-400) |
| Установленный рабочий диапазон напряжений, В, счетчиков с Ином:
— Ином = 3х(57,7-115)/(100-200)В — Ином = 3 х(120-230)/(208-400) В |
от 0,8Цном до 1,15Цном
3х(46-132)/(80-230); 3х(96-265)/(166-460) В |
| Диапазон входных напряжений резервного источника питания, В | от 100 до 265 |
| Номинальная частота сети (диапазон рабочих частот), Г ц | 50 (от 47,5 до 52,5) |
| Класс точности при измерении в прямом и обратном направлении:
— активной энергии — реактивной энергии* |
в соответствии с вариантом исполнения
0,2 S или 0,5 S по ГОСТ Р 52323-2005; 0,5 или 1,0 по ГОСТ Р 52425-2005 |
Поверка осуществляется по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» «04» мая 2012 г.
Перечень эталонов, применяемых при поверке:
Программируемый трехфазный источник фиктивной мощности МК7006:
- диапазон напряжений (40-276) В;
- диапазон токов (0,001-10) А.
Эталонный трехфазный ваттметр-счетчик ЦЭ7008:
- погрешность измерения активной энергии ±0,05 %;
- погрешность измерения реактивной энергии ±0,1 %;
- погрешность измерения напряжения и тока ±0,1 %.
Частотомер электронно-счетный Ч3-63:
- погрешность измерения 5 10 ;
Секундомер СОСпр-2б-2: цена деления 0,2 с, класс точности 2.
Сведения о методах измерений
- приведены в документе «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 1» ИЛГШ.411152.145РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
- ГОСТ Р 52320-2005. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
- ГОСТ Р 52323-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
- ГОСТ Р 52425-2005. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. ИЛГШ.411152.145ТУ. Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Технические условия.
