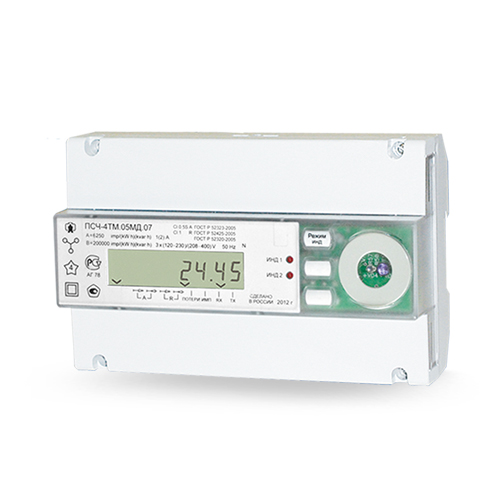

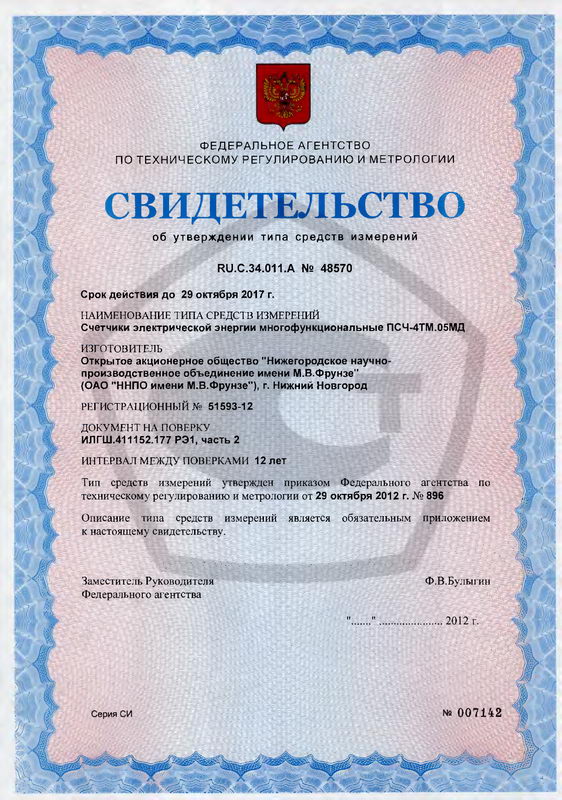

Поверка счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05МД

Назначение: для измерения и учета активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.

Счетчики имеют два независимых интерфейса связи RS-485 и оптический интерфейс и предназначен для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики предназначены для установки на рейку типа ТН35 по ГОСТ Р МЭК 60715-2003 и работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60 °С в местах с дополнительной защитой от прямого воздействия воды.

Поверка счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.05МД

Принцип действия счетчиков ПСЧ-4ТМ.05МД являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе многоканального аналогоцифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести аналоговым каналам. Микроконтроллер, по выборкам мгновенных значений напряжения и тока, производит вычисление средних за период сети значений частоты, напряжения, тока, активной, полной и реактивной мощности, активной и реактивной мощности потерь в каждой фазе сети, производит их коррекцию по амплитуде, фазе и температуре.

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Вычисление средних за период сети мощностей трехфазной системы производится алгебраическим (с учетом знака направления) суммированием соответствующих мощностей однофазных измерений. Знаки мощностей однофазных измерений формируются по-разному в зависимости от варианта исполнения и конфигурирования счетчика, как показано в таблице.

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (Р±Рп формулы (1), (6), Q+Оп формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Варианты исполнения

В модельный ряд счетчиков входят счетчики, отличающиеся номинальным (базовым) током, номинальным напряжением, классом точности, видами и числом направлений учета энергии и способом подключения к электрической сети. Варианты исполнения счетчиков приведены в таблице 2.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять из наименования счетчика, условного обозначения варианта исполнения счетчика и номера технических условий.

Пример записи счётчика — «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.05МД.ХХ ИЛГШ.411152.177ТУ», где XX — условное обозначение варианта исполнения счетчика в соответствии с таблицей 2.

Двунаправленные счетчики предназначены для многотарифного учета активной и реактивной электрической энергии прямого и обратного направления (четыре канала учета). Двунаправленные счетчики могут конфигурироваться для работы в однонаправленном многотарифном режиме (далее двунаправленные конфигурированные, три канала учета) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Комбинированные счетчики предназначены для многотарифного учета активной энергии независимо от направления в каждой фазе сети (учет по модулю) и для учета реактивной энергии прямого и обратного направления (три канала учета). Комбинированные счетчики могут конфигурироваться для учета реактивной энергии в одном направлении (далее комбинированные конфигурированные) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Однонаправленные счетчики предназначены для многотарифного учета только активной электрической энергии независимо от направления тока в каждой фазе сети (один канал учета по модулю).

Таблица 2 — Варианты исполнения счетчиков

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3*(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7, 63,5, 100, 110, 115 В. Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Тарификация и архивы учтенной энергии

Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут бестарифный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики ведут архивы тарифицированной учтенной энергии и не тарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчики позволяют получать значения учтенной 3-х фазной не тарифицированной активной и реактивной энергии прямого и обратного направления за сутки из расширенного массива профиля с глубиной хранения:

• 136 суток при 8-и канальном профиле со временем интегрирования 30 минут;
• 248 суток при 4-х канальном профиле со временем интегрирования 30 минут

Профили мощности нагрузки

Двунаправленные счетчики ведут два четырехканальных независимых базовых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные счетчики ведут два трехканальных базовых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной мощности не зависимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные счетчики ведут два одноканальных базовых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной мощности не зависимо от направления.

Примечание — Для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3^(100-115/173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения каждого массива профиля, при времени интегрирования 30 минут, составляет 114 суток (3,7 месяца).

Профиль параметров

Счетчики, наряду с двумя базовыми массивами профиля мощности нагрузки (п. 4), ведут третий независимый массив профиля параметров (расширенный массив профиля) с программируемым временем интегрирования от 1 до 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 16, а типы профилируемых параметров выбираться из таблицы 3. Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовых массивах.

Максимальная глубина хранения зависит от конфигурации расширенного массива и времени интегрирования и может составлять:

• 136 суток при 8-и канальном профиле со временем интегрирования 30 минут;
• 248 суток при 4-х канальном профиле со временем интегрирования 30 минут;
• 546 суток при одноканальном профиле со временем интегрирования 30 минут.

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• от сброса (ручной сброс или сброс по интерфейсному запросу):
• за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение и учет потерь

Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 3 или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика. Мгновенные мощности трехфазных измерений определяются с учетом варианта исполнения и конфигурации, как описано в п. 1.

Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных (меж-фазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровой вход

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства (канал 0, канал 1). Каждый испытательный выход может конфигурироваться:

• для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• для формирования сигнала телеуправления.
• для формирования сигнала контроля точности хода встроенных часов (канал 0).
• для формирования сигнала управления нагрузкой по программируемым критериям (канал 0).

В счетчиках функционирует один цифровой вход, который может конфигурироваться:

• для управления режимом поверки;
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Управление нагрузкой

Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним отключающим устройством и работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Не зависимо от разрешенных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий:

• время выключения/включения счетчика;
• время включения/выключения резервного источника питания;
• время выключения/включения фазы 1, фазы 2, фазы 3;
• время открытия/закрытия защитной крышки;
• время открытия/закрытия крышки интерфейсных соединителей и батареи;
• время вскрытия счетчика;
• время и причина формирования сигнала управления нагрузкой (50 записей);
• время изменения коэффициентов трансформации;
• время коррекции времени и даты;
• время коррекции тарифного расписания;
• время коррекции расписания праздничных дней;
• время коррекции списка перенесенных дней;
• время коррекции расписания утренних и вечерних максимумов мощности;
• время последнего программирования;
• время и количество перепрограммированных параметров;
• время изменения состояния входа телесигнализации (20 записей);
• время инициализации счетчика;
• время сброса показаний (учтенной энергии);
• время инициализации первого, второго и третьего массива профиля мощности;
• время сброса максимумов мощности по первому и второму массиву профиля;
• время и количество попыток несанкционированного доступа к данным;
• время и количество измененных параметров измерителя качества;
• время и количество измененных параметров измерителя потерь;
• время воздействия на счетчик повышенной магнитной индукции.

Все перечисленные журналы имеют глубину хранения по 10 записей, кроме указанных особо.

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:

• отклонения напряжений: фазных, межфазных, прямой последовательности;
• частоты сети;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям.

Глубина хранения каждого журнала выхода за нормально допустимые границы 20 записей, за предельно допустимые границы — 10 записей.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности прямого и обратного направления из первого или второго массива профиля мощности. Глубина хранения журнала по каждой мощности 10 записей.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 10 записей.

Устройство индикации

Счетчики имеют жидкокристаллический индикатор (ЖКИ) с подсветкой для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

• учтенную (трехфазную) активную и реактивную энергию прямого и обратного направления по каждому тарифу и сумме тарифов;
• энергию с учетом потерь в линии передачи и силовом трансформаторе;
• число импульсов от внешних датчиков по цифровому входу.

Все перечисленные выше данные сохраняются в архивах с возможностью просмотра на индикаторе:

• всего от сброса показаний (нарастающий итог);
• за текущий и предыдущий год;
• за текущий и предыдущий месяц;
• за текущие и предыдущие сутки.
• на начало текущего года;
• на начало текущего и предыдущего месяца;
• на начало текущих и предыдущих суток.

Счетчики в режиме и индикации основных параметров, кроме перечисленных выше, отображают значения и время фиксации утренних и вечерних максимумов мощности по первому и второму массиву профиля мощности.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенные в таблице 3.

Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе версию ПО счетчика и контрольную сумму метрологически значимой части ПО.

Интерфейсы связи

Счетчики имеют два равноприоритетных, независимых интерфейса связи: RS-485 и оптический интерфейс по ГОСТ Р МЭК 61107-2001, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.

Счетчики через любой интерфейс обеспечивают возможность дистанционного управления функциями, программирования (перепрограммирования) режимов и параметров и считывания параметров, архивных данных и данных измерений.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения оттиска поверительного клейма.

Защита от несанкционитрованного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка навесной пломбы организации осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Схема пломбирования счетчиков приведена на рисунке 1.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки счетчика и крышек зажимов и интерфейсных соединителей.

Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчике установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. При обнаружении воздействия магнитного поля повышенной индукции включается светодиодный индикатор «Воздействие», расположенный справа от кнопки «Номер тарифа», а в журнале событий делается запись времени начала/окончания воздействия.

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты дублируются в двух массивах и защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчика. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

• Е-09 — ошибка КС метрологически не значимой части ПО;
• Е-42 — ошибка КС метрологически значимой части ПО;
• Е-11 — ошибка КС основного массива калибровочных коэффициентов;
• Е-12 — ошибка КС дублирующего массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице

Версия ПО счетчика и цифровой идентификатор ПО могут отображаться на табло ЖКИ в режиме технологической индикации.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.
