Поверка счетчика газа ультразвукового УБСГ
Поверка осуществляется по документу МП 0400-1-2016 «Инструкция. ГСИ. Счетчики газа ультразвуковые УБСГ. Методика поверки», утвержденному ФГУП «ВНИИР» 29.02.2016.
Средства поверки:
- рабочий эталон единицы объемного расхода газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового УБСГ, с пределами допускаемой относительной погрешности ± 0,5 %.
Знак поверки наносится в документ ГЮНК.407251.003 «Счетчики газа ультразвуковые УБСГ. Паспорт» (раздел «Сведения о поверке»), а также на специальную мастику.
Сведения о методах измерений
Методика (метод) измерений изложена в документе ГЮНК.407251.003РЭ «Счетчики газа ультразвуковые УБСГ. Руководство по эксплуатации».
Нормативные документы
- ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
- ТУ 4213.003.45737844-15 (ГЮНК.407251.003 ТУ) Счетчики газа ультразвуковые УБСГ. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объема природного газа по ГОСТ 5542-2014 в газопроводе низкого давления с приведением измеряемого объема газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.
Поверка счетчика газа ультразвукового УБСГ
Принцип действия счетчиков газа ультразвуковых УБСГ основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по потоку газа и против него используется для преобразования объемного расхода газа в сигнал измерительной информации с последующим вычислением объема газа. Сумма этих времен используется для определения температуры газа в зависимости от скорости ультразвука в газе с последующим приведением объема газа к стандартным условиям по температуре.
Для приведения объема газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».
Измерения счетчиками газа ультразвуковыми УБСГ объема газа, приведенного к стандартным условиям, выполняются косвенным методом динамических измерений. Метод основан на преобразовании объемного расхода газа преобразователем расхода ультразвуковым в сигнал измерительной информации с автоматическим вычислением объема газа при рабочих условиях и приведении их к стандартным условиям с помощью электронного модуля.

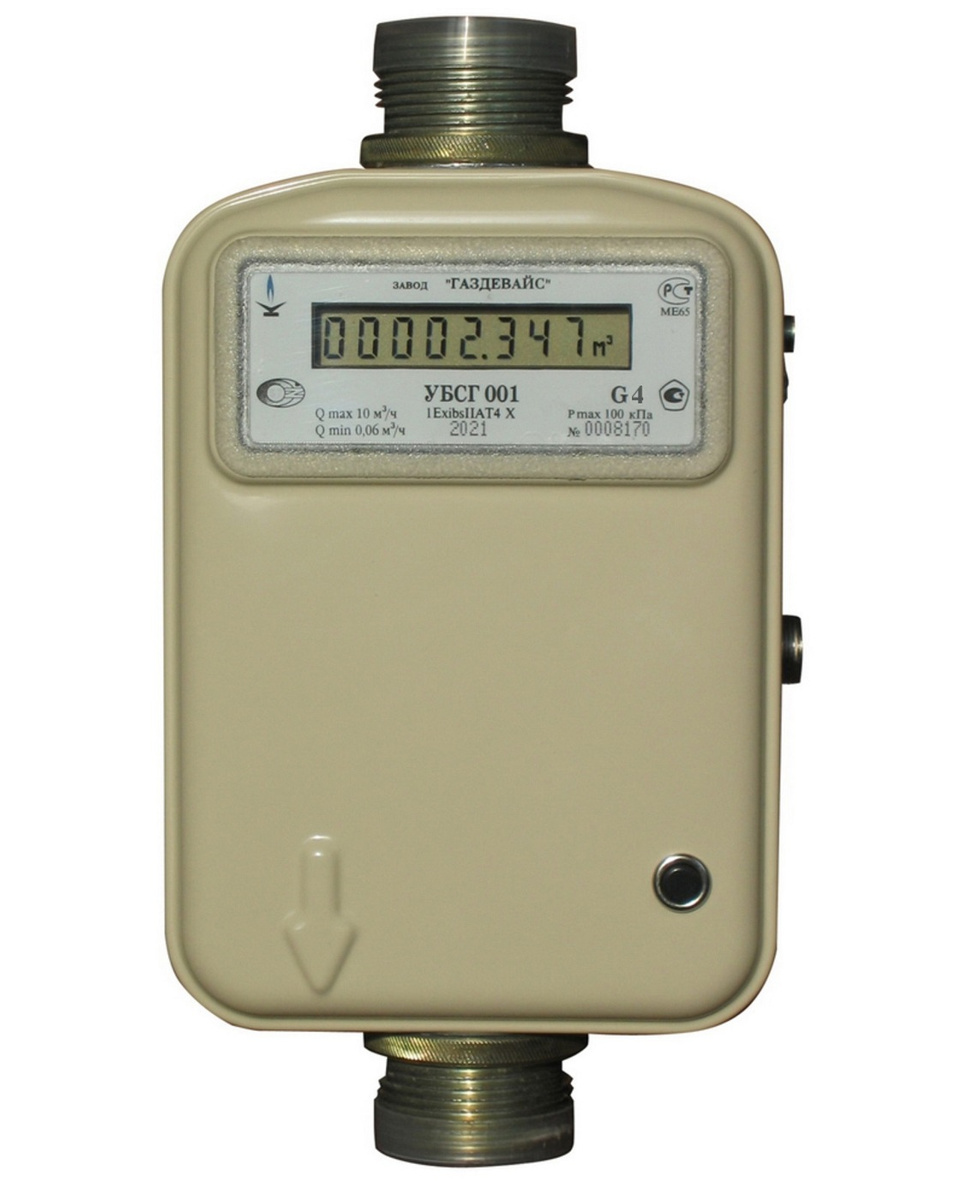

Счетчики газа ультразвуковые УБСГ имеют моноблочную конструкцию, и включают в себя преобразователь расхода ультразвуковой, установленный в штампованную стальную оболочку.
Преобразователь расхода ультразвуковой состоит из пьезоэлектрических преобразователей, установленных в корпусе соосно на входе и выходе измерительного участка, и электронного модуля с жидкокристаллическим индикатором и автономным источником питания. Корпус преобразователя расхода ультразвукового изготовлен из стальной трубы и имеет входной и выходной патрубки с наружной резьбой. Внутрь корпуса вмонтирован измерительный участок в виде трубы меньшего диаметра, соответствующего типоразмеру счетчика.
На лицевой стороне счетчика расположена кнопка, с помощью которой можно установить число разрядов индикатора отсчетного устройства после запятой и просматривать служебную информацию.
В зависимости от конструктивного исполнения электронных модулей счетчики газа ультразвуковые УБСГ выпускаются в двух модификациях, которые отличаются элементной базой и программным обеспечением:
- УБСГ 001 имеет в своем составе электронный модуль МИ-03;
- УБСГ 001М имеет в своем составе электронный модуль МИ-03М.
При выпуске из производства счетчики настроены на абсолютное давление 101,325 кПа и плотность газа 0,673 кг/м3. По заказу, на заводе-изготовителе, счетчики могут быть настроены на абсолютное давление и плотность газа для конкретного региона.
Для эксплуатирующих организаций, в счетчиках предусмотрена возможность, с помощью технологического пульта, корректировать значения плотности газа и абсолютного давления под реальные условия газовой сети.
Счетчики имеют телеметрический порт для передачи по проводной линии информации об объеме измеренного газа по интерфейсу RS-232, что позволяет интегрировать их в системы автоматического учета газа. Передача информации о потребленном объеме газа осуществляется на расстоянии до 1200 м через контакты разъема (последовательного L-порта) по протоколу RS-232 десятибайтовыми кодовыми посылками с периодичностью вывода информации один раз в 3,75 с со скоростью передачи 300 бит/с.
Пломбирование счетчиков газа ультразвуковых УБСГ осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепежном винте крышки, закрывающей технологический разъем, которая исключает возможность откручивания винта без нарушения целостности пломбы.
На корпусе счетчиков газа ультразвуковых УБСГ имеется окно для визуального считывания показаний, закрытое прозрачным ударопрочным пластмассовым стеклом. Под стеклом расположена маркировочная табличка счетчика.
Программное обеспечение
является встроенным.
Программное обеспечение выполняет функции вычисления объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на жидкокристаллическом индикаторе об объеме измеренного газа, управления дистанционной передачей информации по интерфейсу RS-232.
Программное обеспечение является метрологически значимым. Файл программного обеспечения однократно записывается в постоянную память микроконтроллера счетчика при производстве.
Идентификационные данные программного обеспечения счетчиков газа ультразвуковых УБСГ
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ПО УБСГ 001 | ПО УБСГ 001М |
| Номер версии (идентификационный номер) ПО | — | не ниже 1.04 |
| Цифровой идентификатор ПО | — | BD04 |
Метрологические характеристики счетчиков газа ультразвуковых УБСГ нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция счетчиков газа ультразвуковых УБСГ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика и использованием однонаправленного интерфейса RS-232 для передачи информации.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 0400-1-2016 «Инструкция. ГСИ. Счетчики газа ультразвуковые УБСГ. Методика поверки», утвержденному ФГУП «ВНИИР» 29.02.2016.
Средства поверки:
- рабочий эталон единицы объемного расхода газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового УБСГ, с пределами допускаемой относительной погрешности ± 0,5 %.
Знак поверки наносится в документ ГЮНК.407251.003 «Счетчики газа ультразвуковые УБСГ. Паспорт» (раздел «Сведения о поверке»), а также на специальную мастику.
Сведения о методах измерений
Методика (метод) измерений изложена в документе ГЮНК.407251.003РЭ «Счетчики газа ультразвуковые УБСГ. Руководство по эксплуатации».
Нормативные документы
- ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
- ТУ 4213.003.45737844-15 (ГЮНК.407251.003 ТУ) Счетчики газа ультразвуковые УБСГ. Технические условия
