Поверка счетчика газа ультразвукового АГАТ М G16, G25

Назначение: для измерения объема природного газа по ГОСТ 5542-2014 в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям по температуре плюс 20 °С согласно ГОСТ 2939-63.

Поверка счетчика газа ультразвукового АГАТ М G16, G25

Принцип действия счетчиков газа ультразвуковых АГАТ М основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него. Разность времен распространения по потоку газа и против него используется для преобразования объемного расхода газа в сигнал измерительной информации с последующим вычислением объема газа. Сумма этих времен используется для определения температуры газа в зависимости от скорости ультразвука в газе с последующим приведением объема газа к стандартным условиям по температуре.

Для приведения объема газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

Измерения счетчиками газа ультразвуковыми АГАТ М объёма газа, приведенного к стандартным условиям, выполняются косвенным методом динамических измерений. Метод основан на преобразовании объемного расхода газа преобразователем расхода ультразвуковым в сигнал измерительной информации с автоматическим вычислением объема газа при рабочих условиях и приведении их к стандартным условиям с помощью вычислителя объема.

Счётчики газа ультразвуковые АГАТ М выпускаются типоразмеров G16; G25.

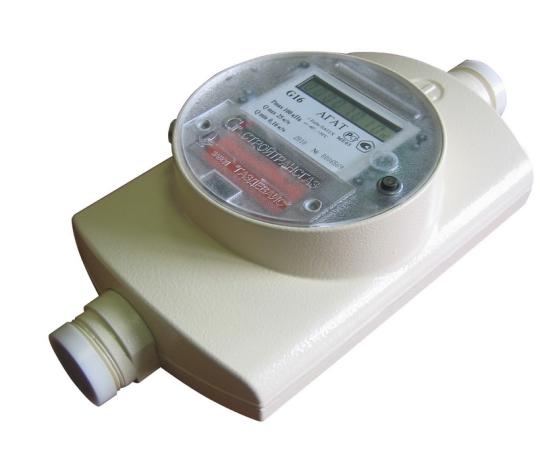

Счётчики газа ультразвуковые АГ АТ М имеют моноблочную конструкцию, и включают в себя преобразователь расхода ультразвуковой с двумя электроакустическими преобразователями, вычислителем объема и автономным источником питания.

Преобразователь расхода ультразвуковой состоит из корпуса нижнего и корпуса верхнего, изготовленных из алюминиевого сплава точным литьем под давлением. Внутри преобразователя расхода образован измерительный участок представляющий собой проточную полость прямоугольного сечения. В оппозитных карманах преобразователя расхода под углом к оси измеряемого потока закреплены два электроакустических преобразователя с герметизированными выводами.

Вычислитель объема имеет в своем составе плату управления и плату индикации с жидкокристаллическим индикатором (ЖКИ).

Корпус вычислителя объема изготовлен из алюминиевого сплава литьем под давлением и закреплен на корпусе нижнем преобразователя расхода. С лицевой стороны в корпус вычислителя объема установлена прозрачная крышка из поликарбоната, защищающая ЖКИ и табличку с маркировкой счётчика.

На крышке установлена плата индикации, плата управления, кнопка выбора режимов индикации и технологический разъем. В крышке имеется батарейный отсек с собственной крышкой.

Технологический разъем предназначен для выбора и ввода служебной информации при калибровке и поверке с помощью технологического пульта.

На боковой стороне корпуса вычислителя установлен разъем для передачи по проводной линии информации об объеме израсходованного газа по интерфейсу RS-232, что позволяет интегрировать счетчики в системы автоматического учета газа. Передача информации о потребленном объеме газа осуществляется через контакты разъема интерфейса RS 232 со скоростью передачи не ниже 300 бит/с.

Кнопка выбора режимов индикации позволяет установить точность отображения показаний измеряемого объема и просматривать служебную информацию.

Корпус вычислителя объема на боковой внешней поверхности пломбируется пломбой с клеймом поверителя.

Крышка батарейного отсека пломбируется пломбой ОТК завода. При этом замена элемента питания возможна без нарушения пломбы с клеймом поверителя.

При выпуске из производства счетчики настроены на абсолютное давление 101,325 кПа и плотность газа 0,673 кг/м . По заказу, на заводе-изготовителе, счетчики могут быть настроены на абсолютное давление и плотность газа для конкретного региона.

Для эксплуатирующих организаций, в счетчиках предусмотрена возможность, с помощью технологического пульта, корректировать значения плотности газа и абсолютного давления под реальные условия газовой сети.

Питание счетчиков осуществляется от автономного источника питания напряжением U=3,0^3,6 B, емкостью 14А-ч (размер D).

Программное обеспечение

счетчиков газа ультразвуковых АГ АТ М является встроенным.

Программное обеспечение выполняет функции вычисления объема газа, приведения измеренного объема газа к стандартным условиям, отображения информации на ЖКИ об объеме израсходованного газа, управления дистанционной передачей информации по интерфейсу RS-232.

Программное обеспечение является метрологически значимым. Файл программного обеспечения однократно записывается в постоянную память микроконтроллера счетчика при производстве.

Идентификационные данные программного обеспечения счетчиков газа ультразвуковых АГАТ М

Метрологические характеристики счетчиков газа ультразвуковых АГАТ М нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (п.4.3). Конструкция счетчиков газа ультразвуковых АГАТ М исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, и обеспечивается ограничением доступа к служебному разъему платы вычислителя путем пломбирования корпуса счетчика и использованием однонаправленного интерфейса RS-232 для передачи информации.
