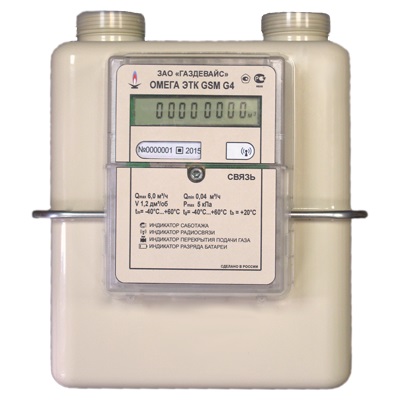

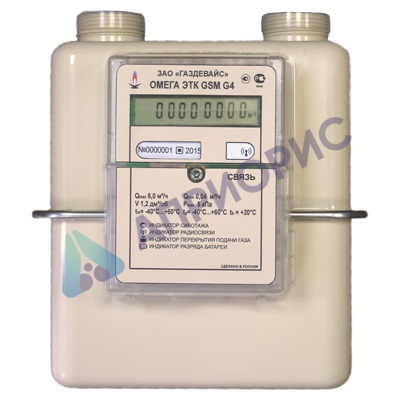

Поверка счетчика газа объемного диафрагменного с коррекцией ОМЕГА ЭТ, ЭТК, ЭТ GSM, ЭТК GSM
Поверка осуществляется по документу ГЮНК.407260.013МП «ГСИ. Счетчики газа объемные диа-фрагменные с коррекцией ОМЕГА ЭТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.07.2015 г.
Основные средства поверки:
- установки поверочные с расходом до 6 м3/ч, относительная погрешность ±0,5 %;
- лабораторные ртутные термометры по ГОСТ Р 50117-92 с пределами измерений от 0 до 60 °С, цена деления 0,1 °С.
Сведения о методах измерений
изложены в руководстве по эксплуатации ГЮНК.407260.013 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным с коррекцией ОМЕГА ЭТ
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
- ТУ 4213-014-45737844-13 (ГЮНК.407260.013 ТУ) «Технические условия. Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения израсходованного объема газа (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к стандартным условиям по температуре +20 °С по ГОСТ 2939-63.
Поверка счетчика газа объемного диафрагменного с коррекцией ОМЕГА ЭТ, ЭТК, ЭТ GSM, ЭТК GSM
Счетчики состоят из корпуса, измерительного блока камерного типа и электронного отсчётного устройства. Измерительный блок помещен в штампованный металлический герметичный корпус. На корпусе установлено электронное отсчётное устройство.
Измерительный блок состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Возвратно- поступательное движение мембран, с помощью клапанного устройства и кривошипного механизма вращает вал, на котором установлены магниты. Съем сигнала осуществляет магнитоуправляемый датчик, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Измерение температуры газа в рабочих условиях осуществляется размещенным на корпусе или в корпусе счетчика полупроводниковым преобразователем температуры. Электронное отсчетное устройство автоматически вычисляет измеренный объем газа, с приведением к стандартным условиям по температуре +20 °С по ГОСТ 2939-63.
В зависимости от расхода счетчики выпускаются типоразмеров G1,6; G2,5; G4 и имеют следующие исполнения:
- ОМЕГА ЭТ;
- ОМЕГА ЭТК;
- ОМЕГА ЭТ GSM;
- ОМЕГА ЭТК GSM.
Все исполнения счетчиков имеют радиомодуль 433 МГц.
Счетчики в зависимости от направления прохождения через них газа выпускаются левостороннего и правостороннего исполнения.
Счетчики ОМЕГА ЭТК и ОМЕГА ЭТК GSM снабжены встроенным запорным клапаном.
Электронное отсчетное устройство включает в себя: микроконтроллер, датчик магнитного поля, датчик температуры, жидкокристаллический индикатор (ЖКИ), радиомодуль 433 МГц, автономный (сменный) литиевый элемент питания. Счетчики ОМЕГА ЭТ GSM и ОМЕГА ЭТК GSM, кроме этого, имеют GSM модуль с SIM картой.
Радиомодули 433 МГц и GSM счетчика предназначены для дистанционной передачи информации об измеренном объеме потребленного газа в газоснабжающую организацию и автоматической выдачи данных в режиме калибровки и поверки, а также для дистанционного перекрывания подачи газа потребителю в случае аварийных ситуаций по команде с диспетчерского пункта учета газа.
Счетчик ведет архивную базу данных с фиксированием следующих параметров:
- суточные значения объема газа (не менее 180 записей за последние 6 месяцев) -измеренный объем газа, приведенный к стандартным условиям;
- параметров состояния счетчика (не менее 64 записей о проведенных операциях, приема и передачи данных, изменении настроечных параметров, появлении нештатных ситуаций, состояния клапана).
Отсчетное устройство в ударопрочном пластмассовом корпусе пломбируется пломбой с оттиском клейма поверителя. Отсчетное устройство имеет табличку с маркировкой счетчика в соответствие с требованиями ГОСТ 26828-86. Табличка показана на рисунке 2. Место пломбирования корпуса отсчетного устройства показано на рисунке 3.
Литиевый элемент питания счетчиков и SIM карта GSM модуля размещены в отдельном батарейном отсеке и закрыты пластмассовой ударопрочной крышкой, которая пломбируется самоклеящейся этикеткой контроля вскрытия или навесной пломбой заводом-изготовителем (рисунок 4), а в процессе эксплуатации — организацией по эксплуатации газового хозяйства, уполномоченной заводом-изготовителем.
| Наименование параметра | Типо | размер счетчика | |
| G1,6 | G2,5 | G4 | |
| Максимальный расход Qmrc, м3/ч | 2,5 | 4,0 | 6,0 |
| Номинальный расход Q^, м3/ч | 1,6 | 2,5 | 4,0 |
| Минимальный расход QM, м3/ч | 0,016 | 0,025 | 0,040 |
| Порог чувствительности | 0,002 QffiM | ||
| Наименование параметра | Типоразмер счетчика |
| G1,6 G2,5 G4 | |
| Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20 °С, %:
— при выпуске из производства и после ремонта от Qмин до 0,1^ом от 0,1Qном до Qмакс включительно; — в процессе эксплуатации (в обращении) от Qмин до 0,1^ом от 0,1Qном до Qмакс включительно |
± 3,0 ± 1,5
± 5,0 ± 3,0 |
| Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1°С, % | ± 0,1 |
| Пределы абсолютной погрешности встроенного термометра в диапазоне температур рабочей среды, °С: от минус 10 до +60 от минус 40 до минус 10 | ± 0,5 ± 2,0 |
| Наибольшее избыточное рабочее давление газа, кПа, | 5 |
| Падение давления, Па, при Qm^, не более | 200 |
| Циклический объем, дм3 | 1,2 |
| Емкость отсчетного устройства, м3 | 99999,999 |
| Цена деления отсчетного устройства, м3 | 0,001 (1 дм3) |
| Диапазон температуры окружающей среды, °С | от минус 40 до + 60 |
| Диапазон температуры рабочей среды, °С | от минус 40 до + 60 |
| Напряжение источника питания, В
Срок службы источника питания, лет, не менее |
от 3,0 до 3,6 10 |
| Параметры информационного радиоканала GSM: полоса рабочих частот, МГц
выходная мощность, Вт |
880 — 1880 до 2 |
| Параметры информационного радиоканала 433 МГц: полоса рабочих частот, МГц
выходная мощность, дБм (мВт) |
433,05 — 434,79 5 (3,16) |
| Г абаритные размеры счетчика, мм | 188х162х218 |
| Межцентровое расстояние между штуцерами, мм | 110±0,2 |
| Параметры резьбы входного и выходного штуцеров, дюйм | 11/4 |
| Масса, кг, не более | 1,95 |
| Срок службы, лет, не менее | 20 |
Поверка осуществляется по документу ГЮНК.407260.013МП «ГСИ. Счетчики газа объемные диа-фрагменные с коррекцией ОМЕГА ЭТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.07.2015 г.
Основные средства поверки:
- установки поверочные с расходом до 6 м3/ч, относительная погрешность ±0,5 %;
- лабораторные ртутные термометры по ГОСТ Р 50117-92 с пределами измерений от 0 до 60 °С, цена деления 0,1 °С.
Сведения о методах измерений
изложены в руководстве по эксплуатации ГЮНК.407260.013 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным с коррекцией ОМЕГА ЭТ
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
- ТУ 4213-014-45737844-13 (ГЮНК.407260.013 ТУ) «Технические условия. Счетчики газа объемные диафрагменные с коррекцией ОМЕГА ЭТ».
