Поверка счетчика газа диафрагменного UG (G6, G10, G16, G25)
Поверка осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:
- расходомерные установки с диапазоном измерений от 0,06 м /ч до 40 м /ч, погрешностью ±0,5%.
Сведения о методах измерений
- изложены в документе «Счетчики газа диафрагменные UG (G6; G10; G16; G25). Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным UG (G6; G10; G16; G25)
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. МОЗМ MP № 6 «Счетчики газа. Общие требования».
4. МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»
5.Техническая документация фирмы — изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения объема природного и других неагрессивных газов.
Поверка счетчика газа диафрагменного UG (G6, G10, G16, G25)

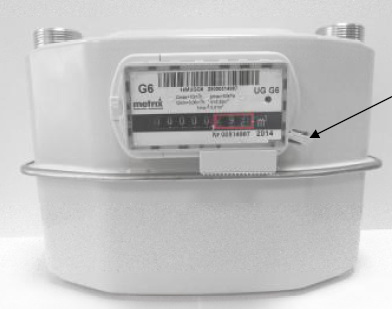

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм, и отсчетное устройство. Измерительный механизм состоит из 2-х отделений, каждое из которых разделено гибкой диафрагмой с закрепленной в ее центральной части пластиковой пластиной на две измерительные камеры.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение диафрагмы, находящихся внутри счетчика и образующих измерительные камеры. Газ через входной штуцер заполняет пространство внутри корпуса счетчика и через золотник поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма перемещаясь, вытесняет газ из соседней камеры через золотник и отводящий канал в выходной штуцер. Аналогичный процесс происходит и во втором отделении.
Возвратно-поступательное движение диафрагмы преобразуется рычажно-кривошипным механизмом во вращательное движение выходного вала, число оборотов которого пропорционально числу перемещений диафрагмы, а следовательно, и протекающему объему газа. Вращение выходного вала через магнитную муфту передается на роликовое отсчетное устройство.
Корпус счетчика изготовлен из листовой стали покрытой защитным слоем, а диафрагма — из синтетического материала. Счетчик имеет устройство, препятствующее работе измерительного механизма при направлении потока газа, противоположном требуемому. По индивидуальному заказу для дистанционной передачи информации к счетчику может подключатся датчик импульсов с «герконом», срабатывающий от магнитной вставки, встроенной в ролик младшего разряда счетного механизма.
Наименование | G6 | G10 | G16 | G25 |
3
Номинальный расход, м /ч |
6 | 10 | 16 | 25 |
3
Минимальный расход, не менее, м /ч |
0,06 | 0,1 | 0,16 | 0,25 |
Максимальный расход, не более, м /ч | 10 | 16 | 25 | 40 |
Пределы допускаемой относительной погрешности в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax | ±3
±1,5 |
|||
Порог чувствительности, не более, м3/ч | 0,008 | 0,013 | 0,02 | |
Потеря давления, не более, Па | 200 | 300 | ||
Максимальное рабочее давление, кПа | 50 | |||
Емкость отсчетного устройства, м3 | 99999,999 | 999999,99 | ||
Параметры геркона *: напряжение, B ток, мА
цена одного импульса, имп/м3 |
24
100 0,01 |
24
100 0,1 |
||
Диапазон рабочих температур, °С | -25 . . . +55 | |||
Температура окружающей среды, хранения и транспортировки, °С | -30 . . . +55 | |||
Межосевое расстояние, не более, мм | 250 | 300 | 335 | |
Размеры трубной резьбы, дюйм | 1 У4 | 1 *; 13/4 ; 2 | 2 % | |
Масса, не более, кг | 3,8 | 7,1 | 12 | |
Г абаритные размеры, не более, мм | 325х180х24
0 |
395х214х355 | 459х316х370 | |
Срок службы, не менее, лет | 20 |
Поверка осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:
- расходомерные установки с диапазоном измерений от 0,06 м /ч до 40 м /ч, погрешностью ±0,5%.
Сведения о методах измерений
- изложены в документе «Счетчики газа диафрагменные UG (G6; G10; G16; G25). Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным UG (G6; G10; G16; G25)
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. МОЗМ MP № 6 «Счетчики газа. Общие требования».
4. МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»
5.Техническая документация фирмы — изготовителя.
