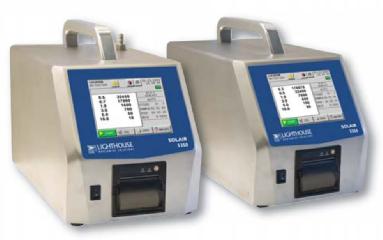

Поверка счетчика аэрозольных частиц Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R
Поверка осуществляется по документу Р 50.2.047-2005 «ГСИ. Счетчики аэрозольных частиц. Методика поверки»
Основные средства поверки:
- государственный рабочий эталон единицы счетной концентрации аэрозольных частиц размером от 0,1 до 10 мкм в диапазоне от 100 до 10 дм , рег. № ZZT.0024-2013;
- расходомер-счетчик газа РГТ-5, регистрационный номер в Федеральном информационном фонде 51713-12;
- расходомер-счетчик газа РГТ-7, регистрационный номер в Федеральном информационном фонде 51713-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений счетной концентрации частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Поверка счетчика аэрозольных частиц Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P, Lighthouse Remote, Lighthouse Apex R
Конструктивно счетчики выполнены в виде единого блока, включающего измерительную часть, микропроцессорное устройство, встроенный вакуумный насос c контролем расхода (кроме некоторых модификаций Lighthouse Remote и Lighthouse Apex R, оборудованных внешним побудителем расхода). Основными элементами измерительной части являются: источник излучения (лазерный диод), фокусирующая оптическая система, рабочий объем и фотоприемник. Вакуумным насосом осуществляется прокачка пробы воздуха/газа через рабочий объем счетчиков. Микропроцессорное устройство обрабатывает измерительные сигналы, полученные с фотоприемника. Результаты измерений отображаются непосредственно на сенсорном дисплее счетчиков (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P) и на экранах внешних устройств (модификации Lighthouse Remote и Lighthouse Apex R), а также могут распечатываться встроенным принтером (модификации Lighthouse Solair). Подсоединение к внешним устройствам осуществляется через интерфейсы RS-232/485, USB, Ethernet, а также через аналоговый токовый выход. Для отображения результатов на внешних устройствах используются программы LMS Express, LMS Express RT.
Питание счетчиков осуществляется от сети переменного тока через адаптер и (или) от аккумуляторной батареи.
Принцип действия счетчиков основан на регистрации рассеянного аэрозольными частицами оптического излучения.
Частицы, попадая с пробой воздуха/газа в освещенный рабочий объем, рассеивают лазерное излучение, которое регистрируется фотоприемником в телесном угле близком к 2p. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а количество импульсов определяет число аэрозольных частиц. С учетом расхода пробы рассчитывается счетная концентрация аэрозольных частиц. Результаты измерений представляются в интегральной и дифференциальной форме.
Модификации счетчиков отличаются исполнением корпуса, способом эксплуатации, наличием встроенного или внешнего пробоотборного насоса, диапазонами измерений счетной концентрации аэрозольных частиц, значениями объемного расхода пробы, габаритными размерами и массой. В зависимости от исполнения модификации счетчиков имеют численные обозначения и дополнительную буквенную индексацию. Численные обозначения модификаций (Lighthouse Handheld 2016, 3013, 3016, 5016; Lighthouse Solair 1100, 3100, 3200, 3350, 5100, 5200, 5350; Lighthouse Apex P3, P5; Lighthouse Remote 110х, 201х, 301х, 501х, 310х, 510х, Lighthouse Apex R3; R5; R02; R03; R05) указывают на минимальное пороговое значение, количество измерительных каналов и номинальный объемный расход пробы. Дополнительная буквенная индексация (P, LD, V, PN, IAQ) указывает на конструктивные особенности счетчиков, не влияющие на их метрологические характеристики.
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), разработанное фирмой «Lighthouse Worldwide Solutions». Встроенное ПО является метрологически значимым. Его основные функции: управление процессом измерений, обработка сигналов с фотоприемника, хранение и представление результатов измерений (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P).
Внешние ПО (LMS Express, LMS Express RT), используемое для отображения данных счетчиков, не является метрологически значимыми и не оказывает влияние на результаты измерений.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware v 3.6 |
| Номер версии (идентификационный номер) ПО | не ниже 3.6 |
| Цифровой идентификатор ПО (контрольная | — |
| Алгоритм вычисления идентификатора ПО | — |
Идентификационные данные встроенного ПО отображаются на дисплеях счетчиков (модификации Lighthouse Handheld, Lighthouse Solair, Lighthouse Apex P) в статусном окне ПО и на экранах внешних устройств при подключении к ним счетчиков (мододификации Lighthouse Remote и Lighthouse Apex R).
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
| Исполнение счетчика Lighthouse | Диапазон пороговых* значений, мкм | Количество измерительных каналов, не более | Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 | Объемный
расход, дм3/мин |
|
| Handheld | 2016 | от 0,2 до 2,0 | 6 | от 10 до 140000 | 2,83±0,15 |
| 3013 | от 0,3 до 10,0 | 3 | |||
| 3016 | от 0,3 до 25,0 | 6 | |||
| 3016 IAQ | от 0,3 до 10,0 | 6 | |||
| 5016 | от 0,5 до 25,0 | 6 | |||
| Solair | 1100 | от 0,1 до 5,0 | 8 | от 10 до 17000 | 28,3±1,4 |
| 3100 | от 0,3 до 25,0 | 8 | от 10 до 35000 | 28,3±1,4 | |
| 3200 | от 0,3 до 25,0 | 8 | от 10 до 24000 | 56,6±2,8
или 50,0±2,0 |
|
| 3350 | от 0,3 до 25,0 | 8 | от 10 до 14000 | 100,0±5,0 | |
| 5100 | от 0,5 до 25,0 | 8 | от 10 до 35000 | 28,3±1,4 | |
| 5200 | от 0,5 до 25,0 | 8 | от 10 до 24000 | 56,6±2,8
или 50,0±2,0 |
|
| 5350 | от 0,5 до 25,0 | 8 | от 10 до 14000 | 100,0±5,0 | |
| Apex P | 3 | от 0,3 до 10,0 | 4 | от 10 до 17000 | 28,3±1,4 |
| 5 | от 0,5 до 10,0 | 4 | |||
| Remote | 110x | от 0,1 до 5,0 | 8 | от 10 до 17000 | 28,3±1,4 |
| 201x | от 0,2 до 2,0 | 4 | от 10 до 70000 | 2,83±0,15 | |
| 301x | от 0,3 до 25,0 | 4 | |||
| 501x | от 0,5 до 25,0 | 4 | |||
| 310x | от 0,3 до 25,0 | 4 | от 10 до 17000 | 28,3±1,4 | |
| 510x | от 0,5 до 25,0 | 4 | |||
| Apex R | 3 | от 0,3 до 5,0 | 4 | от 10 до 17000 | 28,3±1,4 |
| 5 | от 0,5 до 10,0 | 4 | |||
| 02 | от 0,2 до 2,0 | 4 | 2,83±0,15 | ||
| 03 | от 0,3 до 5,0 | 4 | |||
| 05 | от 0,5 до 10,0 | 4 | |||
| Примечания.
1* — Пороговые значения измерительных каналов соответствуют минимальным размерам частиц, регистрируемых в этих каналах. Количество и пороговые значения измерительных каналов устанавливаются изготовителем по заказу. 2 Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов |
|||||
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % | ±20 |
| 3
Собственный фон, дм , не более |
1 за 5 мин |
| Напряжение питания, В:
— от сети переменного тока частотой (50±1) Г ц через адаптер (кроме Lighthouse Remote, Lighthouse Apex R); — от внешнего блока питания (Lighthouse Remote, Lighthouse Apex R) — от аккумуляторной батареи: Lighthouse Handheld (кроме Lighthouse Handeld 3013) Lighthouse Solair |
220±22
24,0±1,2 7,8±0,4 15,0±0,8 |
| Потребляемая мощность счетчиков, работающих от сети переменного тока, В-А, не более:
Lighthouse Handheld Lighthouse Solair, Apex P |
15
250 |
| Рабочие условия применения:
диапазон температур окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 45 до 80 от 84 до 106,7 |
Таблица 4 — Масса и габаритные размеры
| Исполнение счетчика Lighthouse | Масса, кг, не более | Габаритные размеры (длина х ширина х высота), мм, не более | |
| Handheld | 2016; 3016; 5016 | 1,0 | 223 х 127 х 64 |
| 3013 | 0,68 | 105 х 51 х 170 | |
| Solair | 1100; 3200; 5200; 3350; 5350 | 11,8 | 370 х 200 х 260 |
| 3100; 5100 | 6,8 | 241 х 203 х 260 | |
| Apex P | 3, 5 | 4,8 | 229 х 170 х 215 |
| Remote (без встроенного пробоотборного насоса) | 201x, 301x, 501x, 310x; 510х | 0,57 | 455 х 131 х 83 |
| 110x | 3,2 | 85 х 268 х 195 | |
| Remote (со встроенным пробоотборным насосом) | 201хР, 301хР, 501хР | 1,5 | 229 х 89 х 153 |
| 310хР, 510хР | 5,6 | 242 х 166 х 217 | |
| Apex R | 3, 5 | 0,73 | 74 х 163 х 117 |
| 02, 03, 05 | 0,63 | ||
Поверка осуществляется по документу Р 50.2.047-2005 «ГСИ. Счетчики аэрозольных частиц. Методика поверки»
Основные средства поверки:
- государственный рабочий эталон единицы счетной концентрации аэрозольных частиц размером от 0,1 до 10 мкм в диапазоне от 100 до 10 дм , рег. № ZZT.0024-2013;
- расходомер-счетчик газа РГТ-5, регистрационный номер в Федеральном информационном фонде 51713-12;
- расходомер-счетчик газа РГТ-7, регистрационный номер в Федеральном информационном фонде 51713-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчиков в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов.
- Техническая документация фирмы-изготовителя.
