Поверка рупоров измерительных широкополосных П6-124, П6-125, П6-126, П6-128, П6-129, П6-130
Поверка осуществляется по документу «Инструкция. Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Методика поверки. КНПР.464653.008 МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.07.2014 г. Основные средства поверки:
- анализатор цепей векторный N5224A (регистрационный № 53568-13), диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ — ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ — ± 1,63 дБ;
- дальномер лазерный Leica Disto D5 (регистрационный № 41142-09), диапазон измерений длины от 0,05 до 200 м, пределы допускаемой абсолютной погрешности ± 0,001 м;
- вспомогательные антенны (диапазон частот от 2 до 40 ГГц, КУ от 13 до 30 дБ, КСВН входа не более 1,8, уровень кроссполяризационной составляющей не более минус 20 дБ).
Сведения о методах измерений
- Рупоры измерительные широкополосные П6-124. Руководство по эксплуатации КНПР.464653.008 РЭ.
- Рупоры измерительные широкополосные П6-125. Руководство по эксплуатации КНПР.464653.015 РЭ.
- Рупоры измерительные широкополосные П6-126. Руководство по эксплуатации КНПР.464653.013 РЭ.
- Рупоры измерительные широкополосные П6-128. Руководство по эксплуатации КНПР.464653.002 РЭ.
- Рупоры измерительные широкополосные П6-129. Руководство по эксплуатации КНПР.464653.007 РЭ.
- Рупоры измерительные широкополосные П6-130. Руководство по эксплуатации КНПР.464653.003 РЭ.
Нормативные и технические документы, устанавливающие требования к рупорам измерительным широкополосным П6-124, П6-125, П6-126, П6-128, П6-129, П6-130
- ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
- ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».
- КНПР.464965.008 ТУ Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений характеристик электромагнитных полей.
Поверка рупоров измерительных широкополосных П6-124, П6-125, П6-126, П6-128, П6-129, П6-130

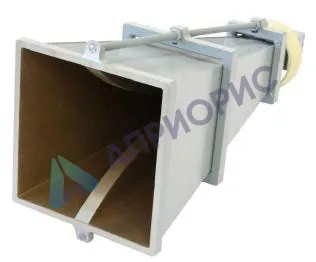

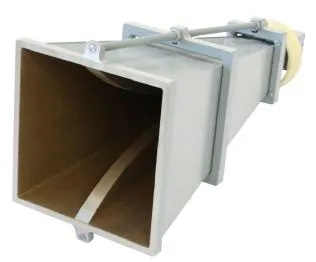

Конструктивно рупоры выполнены на базе Н-образного волновода в центре которого встроены металлические пластины экспоненциальной формы, являющиеся продолжением его выступов. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Рупоры имеют форму усеченной пирамиды с квадратным основанием и вершиной, переходящей в точку запитки. В зависимости от модификации металлические пластины встроены в одной (П6-124, П6-128) или в двух ортогональных плоскостях рупоров (П6-125, П6-126, П6-129, П6-130). Конструкция рупоров обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (КСВН) и выраженную направленность в осевом направлении. В зависимости от модификации рупоры имеют коаксиальный СВЧ -вход с волновым сопротивлением 50 Ом типа SMA (розетка) или типа «К» (РС-2,92) (розетка) по ГОСТ 13317-89.
- Рупоры отличаются диапазонами рабочих частот и поляризационными характеристиками.
- Рупоры П6-124 и П6-128 обеспечивают работу на линейной поляризации и имеют один коаксиальный вход.
- Рупоры П6-125 и П6-129 обеспечивают работу на ортогональных линейных поляризациях и имеют два коаксиальных входа.
- Рупоры П6-126 и П6-130 обеспечивают работу на ортогональных круговых поляризациях, имеют два коаксиальных входа. С тыльной стороны к рупорам П6-126 и П6-130 пристыкован герметичный СВЧ-блок, формирующий левую и правую круговые поляризации из ортогональных линейных.
Конструкция рупоров предусматривает возможность крепления на специализированное крепежное устройство.
Принцип действия рупоров основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей рупоры подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей рупоры подключаются к генераторам СВЧ или иным источникам сигналов.
Наименование параметра или характеристики | Значение характеристики |
Диапазон рабочих частот, ГГц: |
Наименование параметра или характеристики | Значение характеристики |
П6-124, П6-125 | от 2 до 18 |
П6-126 | от 2 до 15 |
П6-128, П6-129, П6-130 | от 12 до 40 |
КСВН входа, не более: | |
П6-124 | |
в диапазоне частот от 2 до 10 ГГц | 2,0 |
в диапазоне частот свыше 10 ГГц | 2,5 |
П6-125 | 3,0 |
П6-126 | 2,0 |
П6-128 | |
в диапазоне частот от 12 до 18 ГГц | 2,8 |
в диапазоне частот свыше 18 ГГц | 2,0 |
П6-129 | 3,0 |
П6-130 | |
в диапазоне частот от 12 до 18 ГГц | 2,0 |
в диапазоне частот свыше 18 ГГц | 2,5 |
Коэффициент усиления (КУ) в диапазоне рабочих частот, дБ: П6-124 | от 10 до 23 |
П6-125 | от 9 до 22 |
П6-126* | от 9 до 22 |
П6-128 | от 17 до 23 |
П6-129 | от 15 до 23 |
П6-130* | от 14 до 20 |
Коэффициент эллиптичности поля: | |
П6-124, П6-128, дБ, не более | минус 20 |
П6-125, П6-129, дБ, не более | минус 15 |
П6-126, П6-130, дБ, не менее** | минус 3 |
Пределы допускаемой погрешности КУ, дБ: П6-124 | |
в диапазоне частот от 2 до 10 ГГц | ± 1,8 |
в диапазоне частот свыше 10 ГГц | ± 2,0 |
П6-125, П6-126, П6-129, П6-130 | ± 2,0 |
П6-128 | |
в диапазоне частот от 12 до 18 ГГц | ± 2,0 |
в диапазоне частот свыше 18 ГГц | ± 1,8 |
Габаритные размеры (длинахширинахвысота), мм, не более: П6-124 | 442x208x174 |
П6-125 | 462х208х174 |
П6-126 | 462х208х174 |
П6-128 | 380х126х126 |
П6-129 | 380х126х126 |
П6-130 | 403х133х126 |
Масса, кг, не более: | |
П6-124 | 2,80 |
П6-125 | 3,10 |
П6-126 | 3,10 |
П6-128 | 2,19 |
Наименование параметра или характеристики | Значение характеристики |
П6-129 | 2,19 |
П6-130 | 3,06 |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С | от минус 50 до 40 |
относительная влажность воздуха при температуре 20 °С, % | до 98 |
атмосферное давление, мм рт. ст. | от 630 до 800 |
Примечания:
- * — полный КУ в ортогональном поляризационном базисе, равный сумме парциальных КУ на ортогональных поляризациях;
- ** — значение, усредненное в диапазоне рабочих частот.
Поверка осуществляется по документу «Инструкция. Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Методика поверки. КНПР.464653.008 МП», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 08.07.2014 г. Основные средства поверки:
- анализатор цепей векторный N5224A (регистрационный № 53568-13), диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ — ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ — ± 1,63 дБ;
- дальномер лазерный Leica Disto D5 (регистрационный № 41142-09), диапазон измерений длины от 0,05 до 200 м, пределы допускаемой абсолютной погрешности ± 0,001 м;
- вспомогательные антенны (диапазон частот от 2 до 40 ГГц, КУ от 13 до 30 дБ, КСВН входа не более 1,8, уровень кроссполяризационной составляющей не более минус 20 дБ).
Сведения о методах измерений
- Рупоры измерительные широкополосные П6-124. Руководство по эксплуатации КНПР.464653.008 РЭ.
- Рупоры измерительные широкополосные П6-125. Руководство по эксплуатации КНПР.464653.015 РЭ.
- Рупоры измерительные широкополосные П6-126. Руководство по эксплуатации КНПР.464653.013 РЭ.
- Рупоры измерительные широкополосные П6-128. Руководство по эксплуатации КНПР.464653.002 РЭ.
- Рупоры измерительные широкополосные П6-129. Руководство по эксплуатации КНПР.464653.007 РЭ.
- Рупоры измерительные широкополосные П6-130. Руководство по эксплуатации КНПР.464653.003 РЭ.
Нормативные и технические документы, устанавливающие требования к рупорам измерительным широкополосным П6-124, П6-125, П6-126, П6-128, П6-129, П6-130
- ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
- ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».
- КНПР.464965.008 ТУ Рупоры измерительные широкополосные П6-124, П6-125, П6-126, П6-128, П6-129, П6-130. Технические условия.
