Поверка ротаметров Н 250, DK 32, DK 34, DK 37
Поверка осуществляется в соответствии с документом МП 48092-11 «Ротаметры Н 250, ВК 32, ВК 34, ВК 37 фирмы « KROHNE Messtechnik GmbH», Германия. Методика поверки», разработанная и утвержденная ГЦИ СИ ФГУП «ВНИИМС» в мае 2011 г.
Основные средства поверки и вспомогательное оборудование:
- установка поверочная ГИР-5М, диапазон измерений от 1 л/ч до 15000 л/ч, с пределами относительной погрешности f 0,3 °/о;
- установка поверочная «F1ow Маег» М1, диапазон измерений расхода от 0,9 до 500 м3/ч, относительная погрешность от 0,015 до 0,15%;
- миллиамперметр постоянного тока для измерений в диапазонах от 4 до 20 мА, класс точности 0,05, ГОСТ 8711-78;
- вольтметр универсальный Щ31 по ТУ 25-07.1353-77, класс точности 0,005/0,0001;
- катушки образцовые сопротивлением 100 Ом и 250 Ом, класс точности 0,02;
- манометр образцовый класса точности 0,15, диапазон 0-1,6 кгс/см2;
- манометр образцовый класса точности 0,15, диапазон — в соответствии с давлением в системе поверочной установки;
- термометр лабораторный ТЛ-4, диапазон от 0 до 55 °С, цена деления 0,1 °С;
- источник постоянного тока напряжением 36 В;
- измеритель температуры и относительной влажности воздуха ИВТМ-7: диапазон измерения влажности от 0 до 98 °/о с пределами абсолютной погрешности ±0,2 °/о, диапазон измерения температуры от 0 до 100 °С с пределами абсолютной погрешности ±0,2 °С;
- барометр М 67 по ТУ 2504-1797-75 с диапазоном измерения давления от 600 до 810 мм рт. ст., пределы абсолютной погрешности ±1 мм рт. ст.
Сведения о методиках (методах) измерений приведены в разделе 4 документа «Ротаметры Н 250, ВК 32, ВК 34, ВК 37. Руководство по эксплуатации и монтажу».
Нормативные и технические документы, устанавливающие требования к ротаметрам Н 250, ОК 32, ВК 34, ВК 37
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений объёмного расхода жидкостей, газов и пара.
Поверка ротаметров Н 250, DK 32, DK 34, DK 37
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки из металла, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Положение поплавка передается на индикатор магнитным или индукционным способом. Ротаметры могут быть оснащены электронными или пневматическими преобразователями систем дистанционной передачи показаний, цифровыми коммуникационными интерфейсами НАКТ и Profibus РА, одним или двумя сигнализаторами предельных значений.

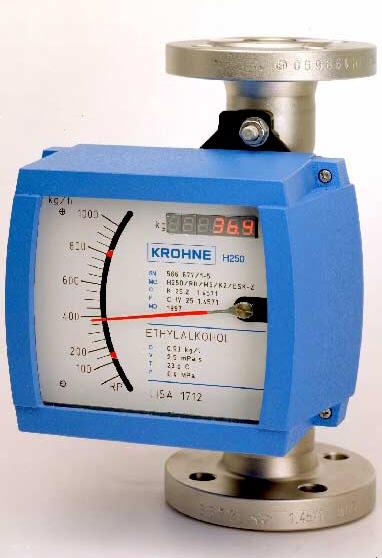

Ротаметры Н 250 выпускается с индикаторами расхода М9, М10 и М40, которые устанавливаются на конус ротаметра. Индикатор может быть изготовлен с дополнительной защитой от коррозии (М9) или из нержавеющей стали (М9К).
Индикатор расхода М9 может быть механическим или дополнительно комплектоваться электроиным преобразователем ЕК.
Конус ротаметров может быть изготовлен из нержавеющей стали (КК), Нае11оу (НС), титана (Ti), а также может иметь асептическое исполнение для продуктов питания (F) или иметь футеровку РТЕЕ с керамическим поплавком (С).
На ротаметры Н 250 могут быть установлены предельные выключатели: один предельный выключатель (К1), два предельных выключателя (К2).
Ротаметры Н 250 могут быть изготовлены в специальных версиях: высокотемпературная версия с удлинителем (НТ), версия с рубашкой обогрева (В), версия для горизонтального монтажа (Н), версия для нисходящего потока (нл.
Ротаметры ОК 37 выпускаются с индикатором расхода М8, который может быть в механическом исполнении (М), либо с электронным преобразователем (Е). Ротаметры ВК 37 могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2).
|
Межповерочный интервал
|
|
|

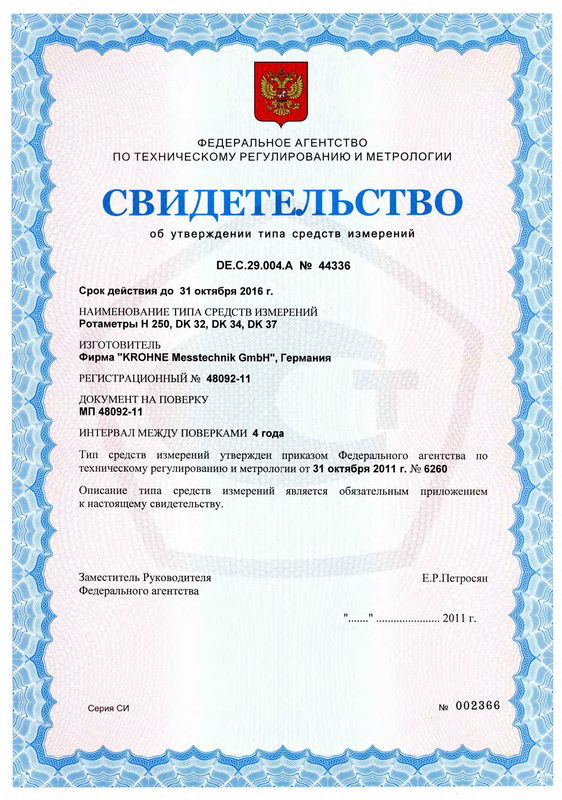

Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом МП 48092-11 «Ротаметры Н 250, ВК 32, ВК 34, ВК 37 фирмы « KROHNE Messtechnik GmbH», Германия. Методика поверки», разработанная и утвержденная ГЦИ СИ ФГУП «ВНИИМС» в мае 2011 г.
Основные средства поверки и вспомогательное оборудование:
- установка поверочная ГИР-5М, диапазон измерений от 1 л/ч до 15000 л/ч, с пределами относительной погрешности f 0,3 °/о;
- установка поверочная «F1ow Маег» М1, диапазон измерений расхода от 0,9 до 500 м3/ч, относительная погрешность от 0,015 до 0,15%;
- миллиамперметр постоянного тока для измерений в диапазонах от 4 до 20 мА, класс точности 0,05, ГОСТ 8711-78;
- вольтметр универсальный Щ31 по ТУ 25-07.1353-77, класс точности 0,005/0,0001;
- катушки образцовые сопротивлением 100 Ом и 250 Ом, класс точности 0,02;
- манометр образцовый класса точности 0,15, диапазон 0-1,6 кгс/см2;
- манометр образцовый класса точности 0,15, диапазон — в соответствии с давлением в системе поверочной установки;
- термометр лабораторный ТЛ-4, диапазон от 0 до 55 °С, цена деления 0,1 °С;
- источник постоянного тока напряжением 36 В;
- измеритель температуры и относительной влажности воздуха ИВТМ-7: диапазон измерения влажности от 0 до 98 °/о с пределами абсолютной погрешности ±0,2 °/о, диапазон измерения температуры от 0 до 100 °С с пределами абсолютной погрешности ±0,2 °С;
- барометр М 67 по ТУ 2504-1797-75 с диапазоном измерения давления от 600 до 810 мм рт. ст., пределы абсолютной погрешности ±1 мм рт. ст.
Сведения о методиках (методах) измерений приведены в разделе 4 документа «Ротаметры Н 250, ВК 32, ВК 34, ВК 37. Руководство по эксплуатации и монтажу».
Нормативные и технические документы, устанавливающие требования к ротаметрам Н 250, ОК 32, ВК 34, ВК 37
- Техническая документация фирмы-изготовителя.
